2SAR552P5T100

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 400mV@ 50mA,1A PNP 2W 6V 1μA 30V 30V 3A MPT-3 贴片安装 4.7mm*2.7mm*1.4mm
供应商型号: 30C-2SAR552P5T100 MPT3(SOT-89)
供应商: 云汉优选
标准整包数: 1

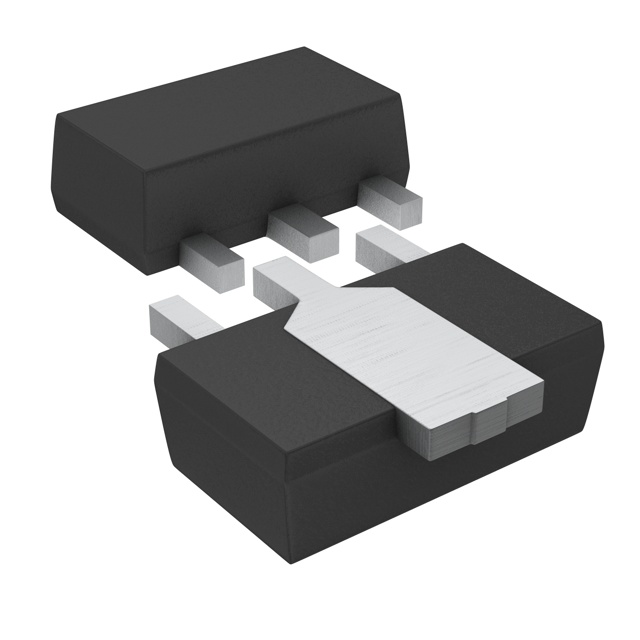

ROHM 三极管(BJT) 2SAR552P5T100

2SAR552P5T100概述

    # 产品概述

    产品简介


    2SAR552P5是一款中间功率晶体管(额定电压为-30V,电流为-3A),广泛应用于各种电子产品中。该产品采用SOT-89封装形式,属于MPT3系列。主要功能包括低饱和电压和高速开关能力,适用于低频放大器和高速开关电路。

    技术参数


    以下是2SAR552P5的主要技术参数:
    | 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 集电极-基极击穿电压 | BVCBO | -30 | - | - | V |
    | 集电极-发射极击穿电压 | BVCEO | -30 | - | - | V |
    | 发射极-基极击穿电压 | BVEBO | -6 | - | - | V |
    | 集电极截止电流 | ICBO | - | - | -1.0 | μA |
    | 发射极截止电流 | IEBO | - | - | -1.0 | μA |
    | 饱和压降 | VCE(sat) | - | -200 | -400 | mV |
    | 直流电流增益 | hFE | - | - | - | - |
    | 转换频率 | fT | - | 330 | - | MHz |
    | 输出电容 | Cob | - | - | - | pF |

    产品特点和优势


    2SAR552P5具有以下独特的功能和优势:
    1. 低饱和电压:典型饱和电压为-400mV,有助于提高系统的整体效率。
    2. 高速开关:适合高频和快速响应的应用场合。
    3. 高可靠性:经过严格的品质控制,确保长期稳定运行。

    应用案例和使用建议


    2SAR552P5适用于多种应用场合,例如:
    - 低频放大器:用于音频信号放大等场景。
    - 高速开关:用于开关电源等需要快速响应的场合。
    使用建议
    - 在使用时,建议结合具体应用场景选择合适的驱动电路,以充分发挥其性能。
    - 由于该产品对静电敏感,建议在制造和存储过程中采取适当的防静电措施。

    兼容性和支持


    2SAR552P5可与其他符合SOT-89封装标准的产品兼容。制造商提供了详尽的技术支持和售后服务,用户可以在官网获得更多的帮助和指导。

    常见问题与解决方案


    以下是用户可能遇到的一些问题及其解决方案:
    1. 静电损坏:在操作过程中应佩戴防静电手环,并确保工作台面接地。
    2. 热管理问题:在使用过程中需注意散热设计,确保不超过最大允许的结温。

    总结和推荐


    总体而言,2SAR552P5是一款非常适合于低频放大器和高速开关应用的晶体管产品。其低饱和电压和高速开关能力使其在许多应用中表现出色。建议在需要高性能和可靠性的场景中选用此产品。

2SAR552P5T100参数

参数
VEBO-最大发射极基极电压 6V
集电极电流 3A
晶体管类型 PNP
VCEO-集电极-发射极最大电压 30V
最大功率耗散 2W
集电极截止电流 1μA
VCBO-最大集电极基极电压 30V
最大集电极发射极饱和电压 400mV@ 50mA,1A
配置 独立式
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 50mA,1A
长*宽*高 4.7mm*2.7mm*1.4mm
通用封装 MPT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SAR552P5T100厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SAR552P5T100数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SAR552P5T100 2SAR552P5T100数据手册

2SAR552P5T100封装设计

查看详情并下载
Symbol
Footprint
3D Model
