首页  >  产品百科  >  FMY1AT148

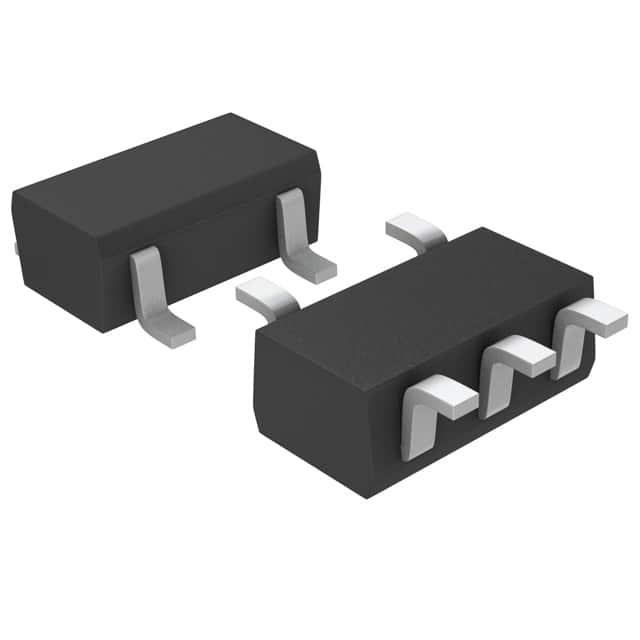

FMY1AT148

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN/PNP晶体管, SOT-25封装, 贴片安装, 最大直流集电极电流150 mA, 最大集电极-发射电压50 V
供应商型号: UNP-FMY1AT148
供应商: 海外现货
标准整包数: 1
ROHM 三极管(BJT) FMY1AT148

FMY1AT148概述

    EMY1 / UMY1N / FMY1A 双晶体管技术手册

    1. 产品简介


    EMY1、UMY1N 和 FMY1A 是三款由ROHM公司生产的双晶体管(PNP和NPN共发射极),适用于通用小型信号放大应用。这些器件采用不同的封装形式,包括SOT-553、SOT-353 和 SOT-25,可以满足不同应用的需求。这些产品广泛应用于消费电子、工业控制、汽车电子等领域。

    2. 技术参数


    以下是从技术手册中提取的技术规格、性能参数和工作环境等关键信息:
    | 参数 | EMY1(SOT-553) | UMY1N(SOT-353) | FMY1A(SOT-25) |
    ||
    | VCEO (PNP) | -50V | -50V | -50V |
    | VCEO (NPN) | 50V | 50V | 50V |
    | IC (PNP) | -150mA | -150mA | -150mA |
    | IC (NPN) | 150mA | 150mA | 150mA |
    | PD(总功率) | 150mW | 150mW | 300mW |
    | Tj(结温) | 150℃ | 150℃ | 150℃ |
    | Tstg(存储温度范围) | -55℃ 至 +150℃ | -55℃ 至 +150℃ | -55℃ 至 +150℃ |
    其他电气特性包括:
    - 晶体管截止电流:PNP(ICBO: -100nA),NPN(ICBO: 100nA)
    - 输出电容:PNP(4.0pF至5.0pF),NPN(2.0pF至3.5pF)

    3. 产品特点和优势


    - 集成度高:集成2SA1037AK和2SC2412K两个晶体管在一个小封装内。
    - 成本效益:可以节省一半的安装成本和面积。
    - 自动化兼容性:可以使用EMT3、UMT3或SMT3自动贴片机进行安装。
    - 通用性强:适用于各种通用小型信号放大应用。

    4. 应用案例和使用建议


    - 通用小型信号放大器:这些晶体管非常适合用于音频功放、电源管理和其他小型信号处理电路中。
    - 设计建议:在设计时应注意选择合适的散热措施以避免过热,确保可靠运行。

    5. 兼容性和支持


    这些晶体管支持自动贴片机安装,有助于提高生产效率。ROHM公司提供相应的技术支持和服务保障。

    6. 常见问题与解决方案


    - Q: 如何正确处理晶体管?
    - A: 遵循标准的ESD防护措施,确保静电安全。
    - Q: 过高的温度会影响性能吗?
    - A: 高温会降低性能,甚至导致损坏。建议使用散热器并保持在推荐的工作温度范围内。

    7. 总结和推荐


    综上所述,EMY1、UMY1N 和 FMY1A 系列双晶体管因其高性能、高集成度和良好的成本效益,在多个应用领域都表现出色。强烈推荐这些产品给需要高性能双晶体管的用户。

FMY1AT148参数

参数
最大集电极发射极饱和电压 400mV@ 5mA,50mA,500mV@ 5mA,50mA
VCEO-集电极-发射极最大电压 50V
集电极电流 150mA
VEBO-最大发射极基极电压 7V@ NPN,6V@ PNP
配置
晶体管类型 NPN,PNP (Emitter Coupled)
不同 Ib,Ic 时的 Vce 最大饱和值 400mV@ 5mA,50mA,500mV@ 5mA,50mA
VCBO-最大集电极基极电压 60V
集电极截止电流 100nA
最大功率耗散 300mW
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SMT-5
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FMY1AT148厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

FMY1AT148数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM FMY1AT148 FMY1AT148数据手册

FMY1AT148封装设计

查看详情并下载
Symbol
Footprint
3D Model
