VT6X12T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN晶体管, VT6X12封装, 贴片安装, 最大直流集电极电流100 mA, 最大集电极-发射电压50 V
供应商型号: A-VT6X12T2R
供应商: 云汉优选
标准整包数: 1

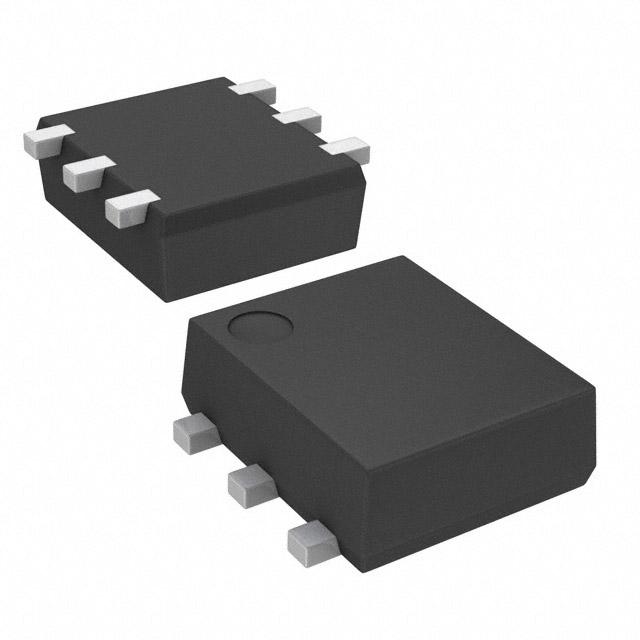

ROHM 三极管(BJT) VT6X12T2R

VT6X12T2R概述

    VT6X12 双晶体管产品技术手册

    产品简介


    VT6X12 是一款由 ROHM 公司生产的双晶体管组件,属于 NPN 硅外延平面型晶体管。这款产品体积小巧且具备两个独立的晶体管,非常适合用于电流镜像电路的设计。通过其独特结构和高精度的制造工艺,VT6X12 在多个电子应用领域展现出卓越的性能。

    技术参数


    以下是 VT6X12 的关键技术参数:
    - 封装规格
    - 封装代码:T2R
    - 每卷基本订购单位:8000 件
    - 绝对最大额定值(Ta=25°C)
    - 集电极-基极电压:VCBO 50 V
    - 集电极-发射极电压:VCEO 50 V
    - 发射极-基极电压:VEBO 5 V
    - 集电极电流:IC 100 mA
    - 结温:Tj 150 °C
    - 存储温度范围:Tstg -55 至 +150 °C
    - 功耗:PD 150 mW (单脉冲,PW=1mS)
    - 电气特性(Ta=25°C)
    - 集电极-发射极饱和电压:VCE(sat) 0.92 V
    - 发射极关断电流:IEBO 0.1 μA
    - 集电极关断电流:ICBO 0.1 μA
    - 增益频率:fT 350 MHz
    - 输出电容:Cob 0.3 pF
    - 增益:hFE 120 - 560
    - 工作条件:VCE=6V, IC=1mA

    产品特点和优势


    VT6X12 的主要特点和优势如下:
    - 非常小的封装:具有两个独立的晶体管,适用于紧凑型设计。
    - 电流镜像电路:特别适合于需要高精度电流控制的应用场景。
    - 高可靠性和稳定性:工作温度范围宽,适应多种环境需求。

    应用案例和使用建议


    VT6X12 适用于多种应用场景,例如电流镜像电路。根据手册中的应用示例,以下是一些建议:
    - 在需要高精度电流调节的电路中使用 VT6X12。
    - 为提高系统的可靠性,在设计时注意散热问题,并确保工作环境温度不超过其绝对最大额定值。
    - 使用 VT6X12 进行电流镜像设计时,需要考虑负载条件和输出电容的影响,以确保系统稳定运行。

    兼容性和支持


    - 兼容性:VT6X12 可与大多数标准电路板和相关电子元件兼容。
    - 支持:ROHM 提供详细的技术支持文档和技术咨询,帮助用户更好地理解和使用该产品。此外,ROHM 官方网站上的客户支持系统也提供了更多资源和服务。

    常见问题与解决方案


    - 问题:VT6X12 是否可以在极端温度下工作?
    - 解决方案:是的,VT6X12 的存储温度范围为 -55°C 到 +150°C,因此可以适应大多数工业环境。

    - 问题:VT6X12 是否需要外部散热装置?
    - 解决方案:在高电流应用中,可能需要适当的散热措施,如散热片或散热风扇,以防止过热。

    总结和推荐


    VT6X12 双晶体管组件以其独特的设计和卓越的性能,在电流镜像电路应用中表现出色。它的小巧尺寸、高可靠性及广泛的温度适应能力使其成为众多电子应用的理想选择。鉴于上述优点,强烈推荐使用 VT6X12 在需要高精度电流控制的系统中。

VT6X12T2R参数

参数
集电极截止电流 100nA
晶体管类型 2 NPN (Dual)
不同 Ib,Ic 时的 Vce 最大饱和值 -
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 300mV@ 5mA,50mA
VCBO-最大集电极基极电压 50V
配置 -
VCEO-集电极-发射极最大电压 50V
集电极电流 100mA
最大功率耗散 150mW
通用封装 VMT-6
安装方式 贴片安装
零件状态 最后售卖
包装方式 卷带包装

VT6X12T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VT6X12T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM VT6X12T2R VT6X12T2R数据手册

VT6X12T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
