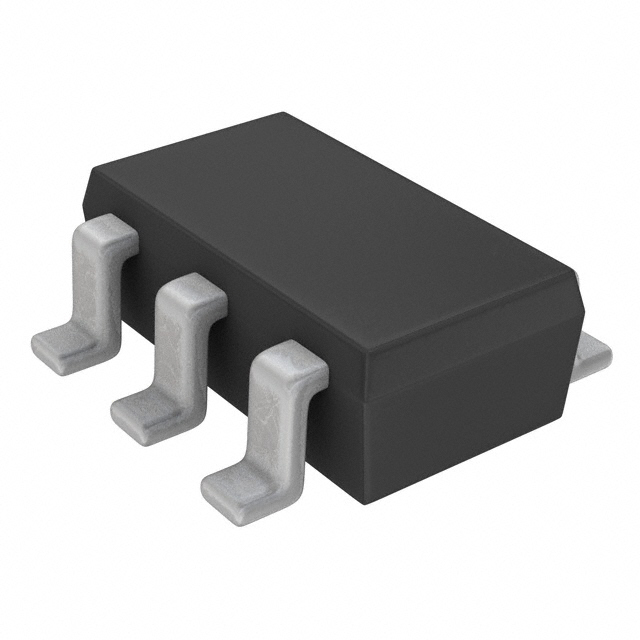

QSX1TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 200mV@ 60mA,3A NPN 1.25W 6V 100nA 15V 12V 6A 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: CSJ-ST17159474
供应商: 海外现货
标准整包数: 1
ROHM 三极管(BJT) QSX1TR

QSX1TR概述

    QSX1 低频放大器技术手册

    1. 产品简介


    QSX1 是一款适用于低频应用的放大器,由 ROHM 公司生产。该器件采用 SOT-457T 封装,能够提供高达 6A 的集电极电流和 12V 的集电极-发射极电压。它的主要功能是在低频环境下增强信号强度,常用于音频处理、工业控制等领域。

    2. 技术参数


    - 基本参数
    - 封装:SOT-457T (TSMT6)
    - 集电极-发射极电压 \( V{CEO} \): 12V
    - 集电极电流 \( IC \): 6A
    - 功率耗散:0.5W(单终端安装),1.25W(陶瓷基板)
    - 绝对最大额定值
    - 集电极-基极电压 \( V{CBO} \): 15V
    - 集电极-发射极电压 \( V{CEO} \): 12V
    - 发射极-基极电压 \( V{EBO} \): 6V
    - 最大功率耗散 \( PD \): 0.5W(单终端安装),1.25W(陶瓷基板)
    - 结温 \( Tj \): 150℃
    - 存储温度范围 \( T{stg} \): -55℃ 至 +150℃
    - 电气特性
    - 集电极-发射极击穿电压 \( BV{CEO} \): 12V
    - 集电极饱和电压 \( V{CE(sat)} \): 200mV(\( IC \)=3A, \( IB \)=60mA)
    - 直流电流增益 \( h{FE} \): 270-680(\( V{CE} \)=2V, \( IC \)=500mA)
    - 转换频率 \( fT \): 250MHz(\( V{CE} \)=2V, \( IE \)=-500mA, \( f \)=100MHz)
    - 输出电容 \( C{ob} \): 80pF(\( V{CB} \)=10V, \( IE \)=0A, \( f \)=1MHz)

    3. 产品特点和优势


    - 高电流输出:能够承受高达 6A 的集电极电流。
    - 低饱和电压:\( V{CE(sat)} \) ≤ 200mV(在 \( IC \)=3A 和 \( IB \)=60mA 条件下)。
    - 广泛的频率响应:具有良好的转换频率特性,适合多种应用场合。
    - 高可靠性:符合严格的可靠性标准,适用于工业级应用。

    4. 应用案例和使用建议


    - 应用案例:该放大器常用于音频放大电路、工业控制系统和家电设备中。
    - 使用建议:在应用时应注意保证工作环境温度不超过 150℃,避免过载运行。同时,建议使用适当的保护电路以提高系统安全性。

    5. 兼容性和支持


    - 兼容性:由于其标准封装和广泛的工作电压范围,QSX1 可与其他标准的低频电子元件兼容。
    - 支持:ROHM 公司提供了详尽的技术文档和支持服务,包括详细的安装和测试指南,确保用户能够正确使用该产品。

    6. 常见问题与解决方案


    - Q1: 为什么集电极电流不能超过 6A?
    - A1: 超过此电流会导致器件过热损坏。请严格遵守额定值。

    - Q2: 在何种条件下可以安全操作?
    - A2: 工作环境温度应在 -55℃ 至 +150℃ 之间。确保不超出绝对最大额定值。
    - Q3: 如何正确储存产品?
    - A3: 产品应储存在无腐蚀气体、温度和湿度适宜的地方,避免直接暴露在阳光下或凝结环境中。

    7. 总结和推荐


    综上所述,QSX1 是一款高性能的低频放大器,具备高电流输出和低饱和电压的优点。尽管存在一些使用限制,但通过合理的设计和应用可以充分发挥其潜力。我们强烈推荐在需要高可靠性的低频放大应用场景中使用 QSX1。
    如果您有任何进一步的问题或需要技术支持,请联系 ROHM 官方渠道。

QSX1TR参数

参数
最大功率耗散 1.25W
VCBO-最大集电极基极电压 15V
集电极电流 6A
不同 Ib,Ic 时的 Vce 最大饱和值 200mV@ 60mA,3A
集电极截止电流 100nA
最大集电极发射极饱和电压 200mV@ 60mA,3A
晶体管类型 NPN
VEBO-最大发射极基极电压 6V
配置 独立式
VCEO-集电极-发射极最大电压 12V
长*宽*高 2.9mm*1.6mm*1.1mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
