首页  >  产品百科  >  QS6Z5TR

QS6Z5TR

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 350mV@ 25mA,500mA,400mV@ 25mA,500mA NPN,PNP 1.25W 6V 1μA 50V 50V 1A SOT-457T-6 贴片安装 3mm(长度)
供应商型号: A-QS6Z5TR
供应商: 云汉优选
标准整包数: 1

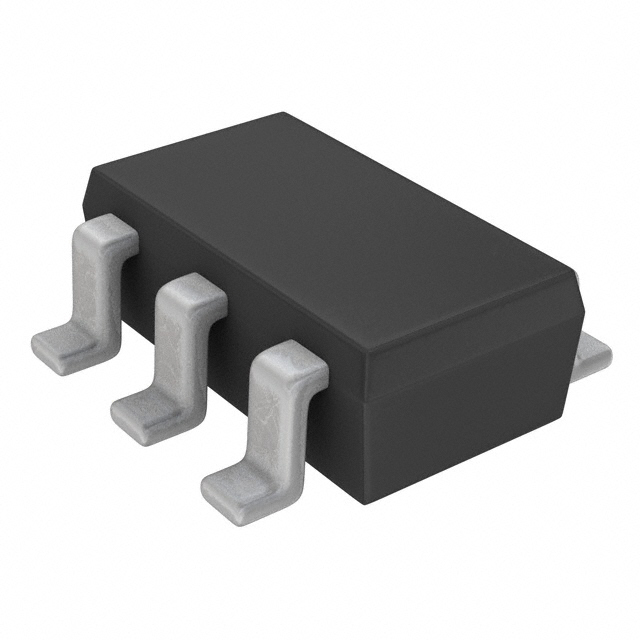

ROHM 三极管(BJT) QS6Z5TR

QS6Z5TR概述

    QS6Z5 复杂中功率晶体管技术手册

    1. 产品简介


    QS6Z5 是一款复杂中功率晶体管,包括两个部分:NPN型晶体管(Tr1)和PNP型晶体管(Tr2)。这些晶体管适用于低频放大器和高速开关电路,具有多种电气特性和广泛的应用领域,如音频设备、电信设备和家用电器。

    2. 技术参数


    - 电气特性(Ta = 25°C)
    - NPN型晶体管(Tr1)
    - 集电极-基极击穿电压 (BVCBO): 50 V
    - 集电极-发射极击穿电压 (BVCEO): 50 V
    - 发射极-基极击穿电压 (BVEBO): 6 V
    - 饱和电压 (VCE(sat)): 350 mV (最大值)
    - 开启时间 (ton): 40 ns
    - PNP型晶体管(Tr2)
    - 集电极-基极击穿电压 (BVCBO): -50 V
    - 集电极-发射极击穿电压 (BVCEO): -50 V
    - 发射极-基极击穿电压 (BVEBO): -6 V
    - 饱和电压 (VCE(sat)): -400 mV (最大值)
    - 开启时间 (ton): 40 ns
    - 绝对最大额定值(Ta = 25°C)
    - 集电极-发射极电压 (VCEO): ±50 V
    - 集电极电流 (IC): ±1 A
    - 功率耗散 (PD): 1.25 W(总)
    - 结温 (Tj): 150 ℃
    - 存储温度范围 (Tstg): -55℃ 至 +150℃

    3. 产品特点和优势


    - 低饱和电压:NPN型晶体管的饱和电压为350mV,PNP型晶体管为400mV,确保低损耗。
    - 高速开关:开启时间为40ns,适合高频应用。

    4. 应用案例和使用建议


    - 低频放大器:适用于需要低噪声和高线性度的应用,例如音频放大器。
    - 高速开关:可以用于需要快速响应的电路,例如电源管理电路。

    使用建议:
    - 确保操作温度在规定范围内,避免超出最大结温。
    - 在设计电路时,考虑瞬态负载的影响,确认性能特征。

    5. 兼容性和支持


    - 封装:采用SOT-457T封装,适用于表面贴装技术。
    - 支持:提供详细的安装和焊接指导,确保最佳性能。

    6. 常见问题与解决方案


    - 问题1:晶体管在高频应用中性能下降。
    - 解决办法:检查电路设计,确保符合推荐的负载条件和环境。
    - 问题2:晶体管过热。
    - 解决办法:检查散热措施,确保不超过最大功率耗散。

    7. 总结和推荐


    QS6Z5 复杂中功率晶体管是一款高性能的晶体管,适用于多种应用场景。其低饱和电压和高速开关特性使其成为高速开关和低频放大器的理想选择。综合评估,强烈推荐使用此产品,特别是在要求高效能和可靠性的场合。
    通过以上内容,可以看出QS6Z5是一款在低频放大器和高速开关领域具有广泛应用前景的产品,推荐在相关项目中使用。

QS6Z5TR参数

参数
晶体管类型 NPN,PNP
配置
VCEO-集电极-发射极最大电压 50V
VCBO-最大集电极基极电压 50V
最大功率耗散 1.25W
VEBO-最大发射极基极电压 6V
最大集电极发射极饱和电压 350mV@ 25mA,500mA,400mV@ 25mA,500mA
集电极电流 1A
集电极截止电流 1μA
不同 Ib,Ic 时的 Vce 最大饱和值 350mV@ 25mA,500mA,400mV@ 25mA,500mA
长*宽*高 3mm(长度)
通用封装 SOT-457T-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

QS6Z5TR厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

QS6Z5TR数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM QS6Z5TR QS6Z5TR数据手册

QS6Z5TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
