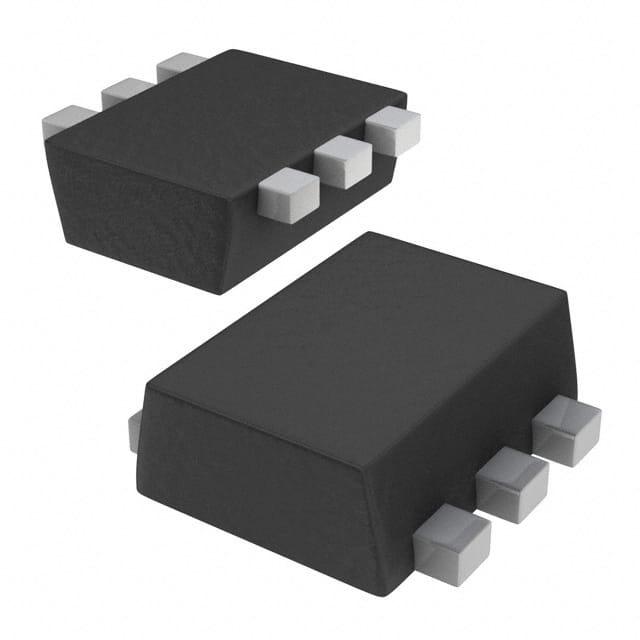

VT6Z1T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 10mA,100mA NPN,PNP 150mW 5V 100μA 20V 20V 200mA VMT-6 贴片安装
供应商型号: CSJ-ST45406240
供应商: 海外现货
标准整包数: 1
ROHM 三极管(BJT) VT6Z1T2R

VT6Z1T2R概述

    VT6Z1 Datasheet: 产品简介与技术手册解析
    VT6Z1 是一种由 ROHM 公司生产的电源管理双晶体管(VT6Z1),具备广泛的用途和高效能表现。本篇解析将详细介绍VT6Z1的产品特性、技术参数、应用案例、优势及兼容性等内容,旨在为用户提供全面的技术参考。

    1. 产品简介


    VT6Z1 是一款适用于多种应用场合的双晶体管模块。该产品集成了两个独立的晶体管:一个为PNP型,另一个为NPN型。这两个晶体管共同封装在一个外壳内,不仅提高了整体可靠性,还大幅降低了电路设计的成本和空间需求。VT6Z1广泛应用于开关电路(SWITCH)和LED驱动等领域。

    2. 技术参数


    VT6Z1的技术规格和性能参数如下所示:
    | 参数 | 符号 | PNP型晶体管 | NPN型晶体管 |

    | 最大反向电压(Collector-base voltage) | VCBO | -20V | 20V |
    | 最大发射极电流(Collector current) | IC | -200mA | 200mA |
    | 饱和电压(Collector-emitter saturation voltage) | VCE(sat) | - | 120~300mV |
    | 输出电容(Output capacitance) | Cob | 3.0pF | 2.0pF |
    | 极限温度范围(Junction temperature) | Tj | 150℃ | 150℃ |

    3. 产品特点和优势


    VT6Z1的主要特点和优势如下:
    1. 通用性:VT6Z1可以广泛应用于各种电子设备中,包括开关电路和LED驱动器。
    2. 集成化:集成了两个独立的晶体管,减少了电路复杂度和接口设计问题。
    3. 成本效益:通过集成两个晶体管在一个封装内,大大降低了电路板的设计和制造成本。
    4. 高可靠性:采用严格的工艺控制和质量测试,确保产品的稳定性和长期可靠性。

    4. 应用案例和使用建议


    VT6Z1 的典型应用包括开关电路和LED驱动器。在这些应用场景中,VT6Z1能够有效地控制电流和电压,提高系统的稳定性和效率。使用建议如下:
    - 在电路设计时,应根据具体的应用需求合理选择VT6Z1的型号和规格。
    - 注意电路的散热设计,确保器件工作在规定的温度范围内。
    - 在恶劣环境中使用时,应采取适当的防护措施,避免因静电、湿度等因素导致器件损坏。

    5. 兼容性和支持


    VT6Z1 是一款通用型晶体管模块,与其他标准电路板具有良好的兼容性。ROHM公司为用户提供了一系列技术支持和维护服务,包括技术文档、用户指南以及故障排除指南,确保用户能够充分发挥VT6Z1的功能。

    6. 常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方法:
    - 问题:VT6Z1发热严重
    - 解决方案:增加散热片或改进散热设计,确保器件工作在安全温度范围内。
    - 问题:电路启动异常
    - 解决方案:检查电路连接是否正确,确认所有相关元件都安装无误。
    - 问题:输出电流不稳定
    - 解决方案:重新检查电路参数,确保输入电压和电流在规定范围内。

    7. 总结和推荐


    综上所述,VT6Z1凭借其高效的性能、出色的稳定性和良好的兼容性,成为众多电子设备的理想选择。无论是用于开关电路还是LED驱动器,VT6Z1都能满足用户的需求,为电子设备提供可靠的支持。我们强烈推荐用户选用VT6Z1进行相关应用的设计和开发。
    希望上述解析能为您的产品选择和应用提供帮助。如需更多详细信息,请访问 [ROHM 官方网站](https://www.rohm.com/)。

VT6Z1T2R参数

参数
晶体管类型 NPN,PNP
最大功率耗散 150mW
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 10mA,100mA
VCBO-最大集电极基极电压 20V
VEBO-最大发射极基极电压 5V
集电极截止电流 100μA
集电极电流 200mA
配置
VCEO-集电极-发射极最大电压 20V
最大集电极发射极饱和电压 300mV@ 10mA,100mA
通用封装 VMT-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

VT6Z1T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

VT6Z1T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM VT6Z1T2R VT6Z1T2R数据手册

VT6Z1T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
