EMH2T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 500µA,10mA 2 NPN - Pre-Biased (Dual) 150mW 500nA 50V 100mA SOT 贴片安装 1.6mm*1.2mm*500μm
供应商型号: A-EMH2T2R
供应商: 云汉优选
标准整包数: 1

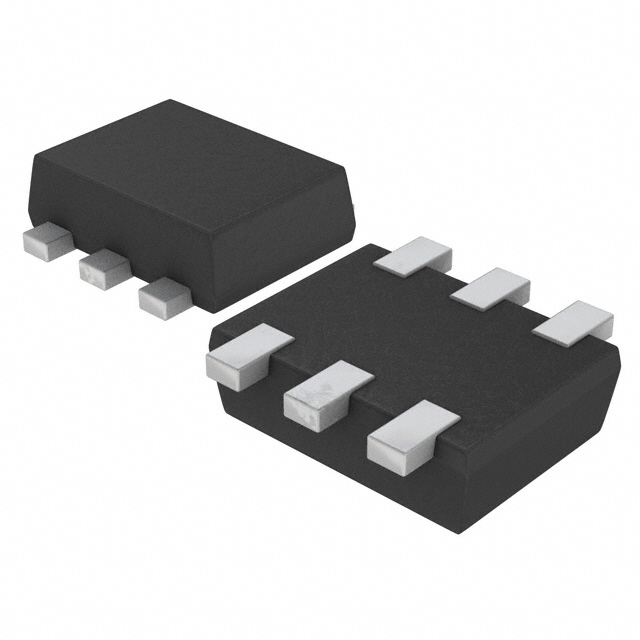

ROHM 三极管(BJT) EMH2T2R

EMH2T2R概述

    电子元器件技术手册:EMH2 / UMH2N / IMH2A 双数字晶体管

    产品简介


    EMH2 / UMH2N / IMH2A 是一款通用的双数字晶体管,采用 SOT-563、SOT-363 和 SOT-457 封装。该器件适用于逆变器、接口和驱动电路等多种应用。每个封装包含两个独立的 DTC144E 晶体管芯片,提供低功耗和高可靠性。

    技术参数


    以下是从技术手册中提取的关键技术参数:
    | 参数 | 型号 | 单位 |
    |
    | 电源电压(VCC) | 50 | V |
    | 最大输出电流(IO) | 30 | mA |
    | 集电极最大电流(IC(MAX)) | 100 | mA |
    | 功率耗散(PD) | EMH2: 150 | mW |
    UMH2N: 150 | mW |
    IMH2A: 300 | mW |
    | 结温(Tj) | 150 | ℃ |
    | 存储温度范围(Tstg) | -55 to +150 | ℃ |
    电气特性(Ta = 25°C):
    - 输入电压(VI(off)):-10 to 40 V
    - 输出电压(VO(on)):100 to 300 mV
    - 输入电流(II):-180 μA
    - 直流增益(GI):68
    - 输入电阻(R1):32.9 to 61.1 kΩ
    - 过渡频率(fT):250 MHz

    产品特点和优势


    - 两个独立的晶体管芯片,防止干扰。
    - 支持自动装配,降低装配成本和面积。
    - 在逆变器、接口和驱动电路中有广泛应用。
    - 高过渡频率(250 MHz),适合高速信号处理。

    应用案例和使用建议


    - 逆变器:应用于电源转换系统中,如太阳能逆变器。
    - 接口:可用于各类信号传输和通信接口。
    - 驱动器:应用于电机控制等领域。
    使用建议:
    - 确保环境温度不超过规定范围(-55 to +150 ℃)。
    - 使用保护电路以提高系统安全性。

    兼容性和支持


    - 该产品兼容多种自动装配设备,如 EMT3、UMT3 或 SMT3。
    - ROHM 提供详尽的技术支持和维护服务。

    常见问题与解决方案


    - 问题1:功耗过高
    - 解决方案:确保实际工作环境温度低于规定范围,必要时降额使用。
    - 问题2:输出电压不稳定
    - 解决方案:检查外部电路设计,确保输入电压稳定。

    总结和推荐


    EMH2 / UMH2N / IMH2A 双数字晶体管以其高性能、高可靠性及低成本优势,在逆变器、接口和驱动电路中表现优异。特别是在需要高集成度和自动装配的应用中,它展现了明显的优势。因此,我们强烈推荐此产品给对高性能和高可靠性有需求的设计工程师。
    推荐指数:★★★★☆

EMH2T2R参数

参数
VCBO-最大集电极基极电压 -
最大功率耗散 150mW
晶体管类型 2 NPN - Pre-Biased (Dual)
最大集电极发射极饱和电压 300mV@ 500µA,10mA
集电极电流 100mA
集电极截止电流 500nA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
VCEO-集电极-发射极最大电压 50V
配置
VEBO-最大发射极基极电压 -
长*宽*高 1.6mm*1.2mm*500μm
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EMH2T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EMH2T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM EMH2T2R EMH2T2R数据手册

EMH2T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 4.3736
100+ ¥ 2.3881
1000+ ¥ 1.4615
4000+ ¥ 0.9281
8000+ ¥ 0.6719
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4.37
