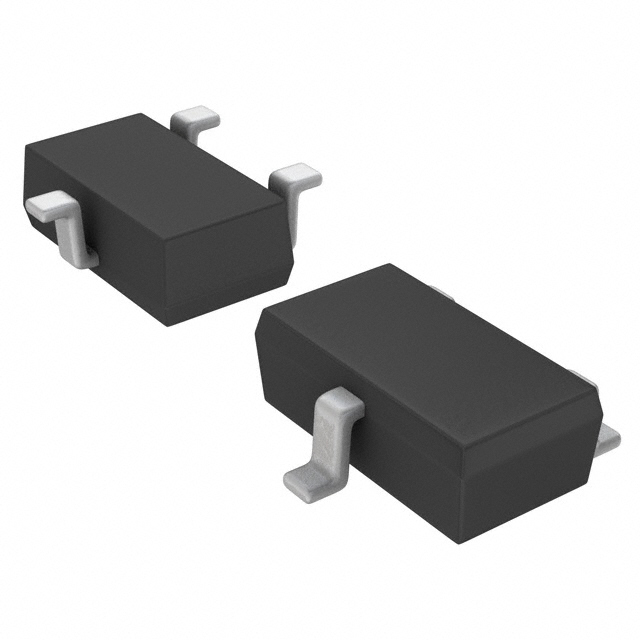

2SD2675TL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 350mV@ 25mA,500mA NPN 1W 6V 100nA 30V 30V 1A TSMT-3 贴片安装 2.9mm*1.6mm*850μm
供应商型号: A-2SD2675TL
供应商: 云汉优选
标准整包数: 1
ROHM 三极管(BJT) 2SD2675TL

2SD2675TL概述

    # 2SD2675 晶体管技术手册

    产品简介


    2SD2675是一款通用放大用NPN型晶体管,适用于低频放大电路。它具备大电流能力和低饱和电压的特点,广泛应用于消费电子、工业控制及通信设备等领域。

    技术参数


    以下是2SD2675晶体管的主要技术规格:
    - 工作电压
    - 集电极-基极击穿电压 (BVCBO): 30V
    - 集电极-发射极击穿电压 (BVCEO): 30V
    - 发射极-基极击穿电压 (BVEBO): 6V
    - 电流参数
    - 集电极最大电流 (IC): 1A
    - 单脉冲峰值集电极电流 (ICP): 2A
    - 集电极截止电流 (ICBO): 最大100nA (VCB=30V)
    - 发射极截止电流 (IEBO): 最大100nA (VEB=6V)
    - 电压参数
    - 集电极-发射极饱和电压 (VCE(sat)): 最大350mV (IC=500mA / IB=25mA)
    - 集电极-发射极电压 (VCE): 30V
    - 功率参数
    - 功率耗散 (PC): 500mW
    - 工作温度范围 (Tj): -55°C 至 +150°C
    - 储存温度范围 (Tstg): -55°C 至 +150°C

    产品特点和优势


    特点
    1. 大集电极电流:集电极最大电流可达1A,适用于需要较大电流的应用场合。
    2. 低饱和电压:饱和电压低至350mV(IC=500mA / IB=25mA),提高了效率。
    3. 高增益:在VCE=2V, IE=-100mA条件下,直流电流增益 (hFE) 可达270~680。
    优势
    - 广泛适用性:适用于低频放大电路,如消费电子、工业控制等。
    - 高可靠性:工作温度范围广,确保在极端环境下也能正常工作。
    - 低功耗:低饱和电压设计减少了能量损耗,提升了能效比。

    应用案例和使用建议


    应用案例
    2SD2675晶体管常用于以下应用场景:
    - 低频放大电路:例如音频放大器,可以实现有效的信号放大。
    - 开关电源:利用其快速响应和低损耗特性,提高开关电源的效率。
    使用建议
    - 散热设计:考虑到功率耗散(500mW),在高温环境中使用时需考虑良好的散热设计。
    - 合理选择电流:避免长期过载运行,特别是集电极电流不应超过1A。
    - 测试和验证:在实际应用前,建议进行详细的电路仿真和验证,以确保性能满足要求。

    兼容性和支持


    2SD2675晶体管采用标准封装,与多种印刷电路板布局兼容。制造商提供了详尽的技术文档和支持服务,确保客户在使用过程中能够获得及时的技术支持和帮助。

    常见问题与解决方案


    常见问题
    1. 过热问题:如何防止过热?
    - 解决方法:确保电路设计中包含足够的散热措施,如使用散热片或散热风扇。
    2. 饱和电压过高:如何降低饱和电压?
    - 解决方法:选择合适的偏置条件,确保集电极电流和基极电流处于推荐值范围内。
    3. 电流不稳:如何保持电流稳定?
    - 解决方法:检查电路连接,确保所有接线牢固,避免接触不良导致电流波动。

    总结和推荐


    2SD2675晶体管具有大电流能力、低饱和电压和高增益等优点,使其成为低频放大电路的理想选择。通过合理的散热设计和正确的电路配置,可以充分发挥其性能。总体而言,2SD2675晶体管在消费电子、工业控制和通信设备等领域表现优异,值得推荐使用。

2SD2675TL参数

参数
VCBO-最大集电极基极电压 30V
最大功率耗散 1W
集电极截止电流 100nA
最大集电极发射极饱和电压 350mV@ 25mA,500mA
VCEO-集电极-发射极最大电压 30V
集电极电流 1A
不同 Ib,Ic 时的 Vce 最大饱和值 350mV@ 25mA,500mA
VEBO-最大发射极基极电压 6V
配置 独立式
晶体管类型 NPN
长*宽*高 2.9mm*1.6mm*850μm
通用封装 TSMT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SD2675TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。
