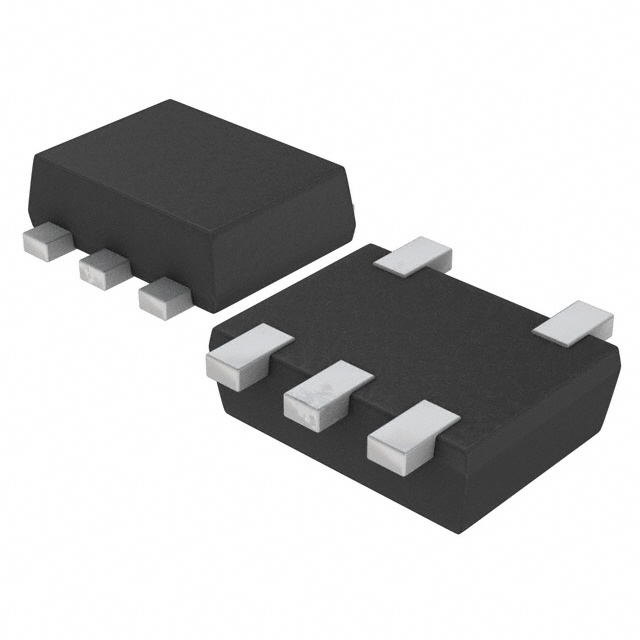

EMG9T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 500µA,10mA 2 NPN - Pre-Biased (Dual) 150mW 500nA 50V 100mA SOT-553 贴片安装 1.6mm*1.2mm*500μm
供应商型号: CSJ-ST47859612
供应商: 海外现货
标准整包数: 1
ROHM 三极管(BJT) EMG9T2R

EMG9T2R概述


    产品简介


    EMG9 / UMG9N / FMG9A 是一款集发射极(双数字晶体管)的数据手册。这些器件在不同封装中提供了高性能的解决方案,适用于逆变器、接口和驱动器等多种应用领域。具体来说,这些晶体管能够有效减少安装成本和面积,适合在紧凑型电路板上部署。

    技术参数


    以下为技术手册中提供的关键技术参数及电气特性:
    - 供电电压 (VCC):最高50V
    - 最大输出电流 (IO):50mA
    - 最大集电极电流 (IC(MAX)):100mA
    - 功耗 (PD):
    - EMG9:150mW
    - UMG9N:150mW
    - FMG9A:300mW
    - 结温 (Tj):150℃
    - 存储温度范围 (Tstg):-55至+150℃

    产品特点和优势


    1. 高集成度:每个器件都包含了两个DTC114E芯片,使得设计更为紧凑,节省空间。
    2. 成本效益:相比单个独立器件,安装成本和面积可以减半,非常适合成本敏感的应用场景。
    3. 广泛的温度适应性:在极端温度条件下仍能稳定工作,适合工业和户外应用。
    4. 卓越的电气特性:拥有低输入电流、高输出电压和大电流增益,确保了高效的信号传输。

    应用案例和使用建议


    应用案例
    EMG9 / UMG9N / FMG9A 主要应用于逆变器、接口和驱动器。例如,在电源转换系统中,它们可以作为控制和驱动组件,提供可靠的电流控制能力。
    使用建议
    1. 散热管理:由于其较高的功耗,需要适当的散热措施来保证正常运行。
    2. 引脚布局:设计时应注意引脚间的间距,避免干扰,特别是在高电流应用中。
    3. 防静电措施:由于这些器件对静电敏感,使用时需采取适当措施防止静电放电损坏。

    兼容性和支持


    这些晶体管与多种标准表面贴装技术兼容,且具备出色的可靠性和长期稳定性。制造商ROHM提供全面的技术支持和售后保障,以确保产品在整个生命周期内都能高效运行。

    常见问题与解决方案


    1. 问题:工作时温度过高导致功耗过大。
    - 解决方案:使用外部散热器或改进PCB散热设计。
    2. 问题:静电放电损坏。
    - 解决方案:采取接地、隔离等措施进行保护。
    3. 问题:安装不稳定。
    - 解决方案:使用合适尺寸的焊盘,确保焊接牢固。

    总结和推荐


    总体而言,EMG9 / UMG9N / FMG9A 提供了卓越的性能和可靠性,适用于各种严苛的应用环境。其高集成度和优异的电气特性使其在市场上具有强大的竞争力。对于需要高效、紧凑解决方案的设计者而言,这是一个值得推荐的产品。

EMG9T2R参数

参数
VCBO-最大集电极基极电压 -
集电极截止电流 500nA
VCEO-集电极-发射极最大电压 50V
集电极电流 100mA
VEBO-最大发射极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 500µA,10mA
最大功率耗散 150mW
配置 双共发射极
晶体管类型 2 NPN - Pre-Biased (Dual)
最大集电极发射极饱和电压 300mV@ 500µA,10mA
长*宽*高 1.6mm*1.2mm*500μm
通用封装 SOT-553
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EMG9T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EMG9T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM EMG9T2R EMG9T2R数据手册

EMG9T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
