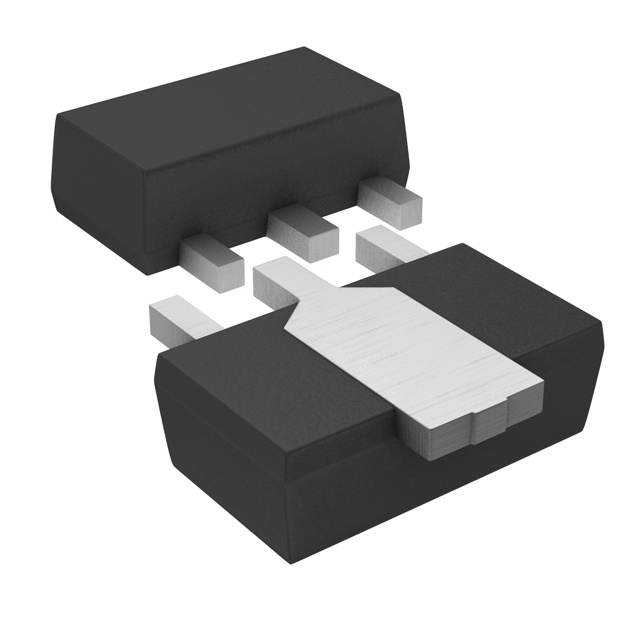

2SCR554P5T100

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN晶体管, SOT-89封装, 贴片安装, 最大直流集电极电流1.5 A, 最大集电极-发射电压80 V
供应商型号: 30C-2SCR554P5T100 MPT3(SOT-89)
供应商: 云汉优选
标准整包数: 1
ROHM 三极管(BJT) 2SCR554P5T100

2SCR554P5T100概述

    2SCR554P5 中功率晶体管技术手册

    1. 产品简介


    2SCR554P5 是一种中间功率晶体管(MPT3),主要应用于低频放大器和高速开关电路。它采用了 SOT-89 封装形式,具有出色的电气特性和稳定性,适用于各种电子设备中。

    2. 技术参数


    - 封装类型: SOT-89
    - 最大集电极-基极电压 (VCBO): 80V
    - 最大集电极-发射极电压 (VCEO): 80V
    - 最大发射极-基极电压 (VEBO): 6V
    - 最大集电极电流 (IC): 1.5A
    - 脉冲集电极电流 (ICP): 3.0A (10ms 单脉冲)
    - 最大耗散功率 (PD):
    - 每个终端安装在参考基板上时:0.5W
    - 安装在陶瓷板上时:2.0W (40x40x0.7mm)
    - 结温 (Tj): 150℃
    - 存储温度范围 (Tstg): -55℃ 到 +150℃

    3. 产品特点和优势


    - 低饱和电压: 典型值 VCE(sat) = 300mV(IC/IB=500mA/25mA)
    - 高速开关: 支持快速的开关操作
    - 应用广泛: 可用于低频放大器和高速开关场合

    4. 应用案例和使用建议


    - 应用场景: 该晶体管适用于需要高可靠性的低频放大器和高速开关应用。例如,在电源管理、电机控制和信号处理等领域中都有广泛应用。
    - 使用建议:
    - 确保在使用过程中保持温度在规定范围内。
    - 使用保护电路以提高系统安全性。
    - 在设计电路时考虑到电气特性的变化,确保设计裕量足够大。

    5. 兼容性和支持


    - 兼容性: 2SCR554P5 具有良好的兼容性,可与其他常见的电子元器件配合使用。
    - 支持: 厂商提供了详细的技术手册和支持文档,确保用户能够正确安装和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 晶体管过热
    - 解决方案: 检查散热是否良好,必要时增加散热片或改进散热设计。
    - 问题2: 开关速度不满足要求
    - 解决方案: 确认输入信号符合要求,检查电路布局是否有寄生效应影响开关速度。
    - 问题3: 饱和电压过高
    - 解决方案: 检查负载条件,确保负载电流在额定范围内。

    7. 总结和推荐


    - 优点: 2SCR554P5 晶体管具备低饱和电压和高速开关的优势,适用于多种应用场合。其稳定性和可靠性使它成为高要求应用的理想选择。
    - 推荐: 强烈推荐使用 2SCR554P5 晶体管,特别是在需要高可靠性、低功耗和高速开关的应用场景中。厂商提供了充分的支持和详细的文档,确保用户能够顺利使用该产品。
    通过以上的详细介绍和技术参数,我们可以看到 2SCR554P5 是一款高性能、可靠且应用广泛的晶体管,适合于多种电子设备和系统中使用。

2SCR554P5T100参数

参数
VEBO-最大发射极基极电压 6V
配置 独立式
集电极截止电流 1μA
晶体管类型 NPN
VCEO-集电极-发射极最大电压 80V
集电极电流 1.5A
最大集电极发射极饱和电压 300mV@ 25mA,500mA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 25mA,500mA
最大功率耗散 2W
VCBO-最大集电极基极电压 80V
长*宽*高 4.7mm*2.7mm*1.4mm
通用封装 MPT-3
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
