2SCR523EBTL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 5mA,50mA NPN 150mW 5V 100nA 50V 50V 100mA EMT-3F 贴片安装
供应商型号: 11M-2SCR523EBTL
供应商: 云汉优选
标准整包数: 1

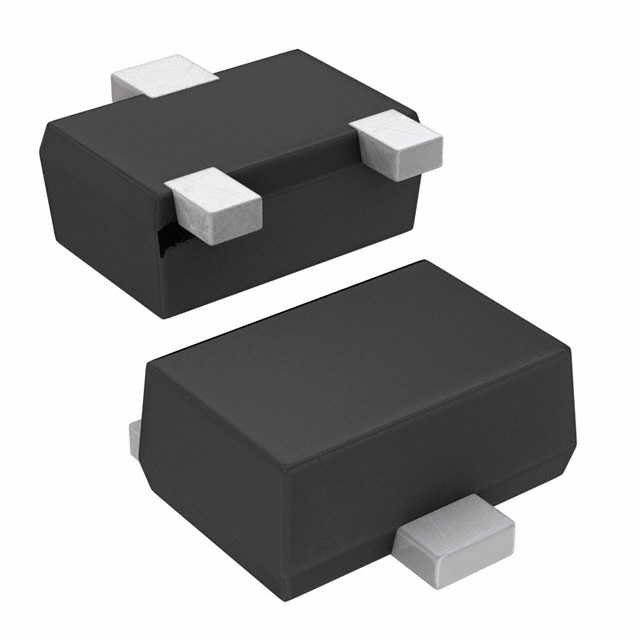

ROHM 三极管(BJT) 2SCR523EBTL

2SCR523EBTL概述

    # 电子元器件产品技术手册:2SCR523M / 2SCR523EB / 2SCR523UB

    产品简介


    基本信息
    2SCR523M、2SCR523EB 和 2SCR523UB 是来自 ROHM 公司的 NPN 通用晶体管。这些产品适用于一般用途的小信号放大器应用,如音频设备、办公自动化设备和家用电器等。
    主要功能
    这些晶体管作为一般的用途小信号放大器使用,提供 NPN 类型的通用功能。它们可以用于设计各种电子设备中的信号放大电路。
    应用领域
    - 音频设备
    - 办公自动化设备(如打印机、扫描仪)
    - 家用电器(如空调、电视)
    - 小信号放大电路
    - 一般用途放大器

    技术参数


    绝对最大额定值(Ta = 25°C)
    - 集电极-基极电压 (VCBO): 50V
    - 集电极-发射极电压 (VCEO): 50V
    - 发射极-基极电压 (VEBO): 5V
    - 集电极电流 (IC): 100mA
    - 脉冲电流 (ICP): 200mA
    - 功耗 (PD):
    - 2SCR523M: 150mW
    - 2SCR523EB: 150mW
    - 2SCR523UB: 200mW
    - 结温 (Tj): 150°C
    - 存储温度范围 (Tstg): -55至+150°C
    电气特性(Ta = 25°C)
    - 集电极-基极击穿电压 (BVCBO): 50V
    - 集电极-发射极击穿电压 (BVCEO): 50V
    - 发射极-基极击穿电压 (BVEBO): 5V
    - 集电极截止电流 (ICBO): - - 100nA
    - 发射极截止电流 (IEBO): - - 100nA
    - 饱和电压 (VCE(sat)): 300mV
    - 直流增益 (hFE): 120 - 560
    - 转换频率 (fT): 350MHz
    - 输出电容 (Cob): 1.6pF

    产品特点和优势


    独特功能
    1. 通用型:适合多种应用场合。
    2. 互补 PNP 类型:可搭配使用其他互补型晶体管。
    市场竞争力
    这些晶体管具有高可靠性、稳定的性能参数以及广泛的温度适应能力,使其在市场上具备较强的竞争力。特别是在通用放大器设计中表现出色。

    应用案例和使用建议


    应用案例
    - 用于音频放大器,以提升音质和信号质量。
    - 在打印机等办公设备中作为信号放大器,确保稳定运行。
    - 在家庭电器中作为控制系统的一部分,提高设备的整体性能。
    使用建议
    - 在使用时,确保集电极电流不超过 100mA,脉冲电流不超过 200mA。
    - 使用过程中注意散热,避免过热导致性能下降。
    - 在湿度较高或温度极端的环境下使用时,采取必要的防护措施。

    兼容性和支持


    这些晶体管有多种封装形式,分别是 SOT-723、SOT-416FL 和 SOT-323FL。厂商提供了详细的技术支持文档,用户可以根据需要选择合适的型号。此外,ROHM 公司还提供了相应的售后服务和技术支持。

    常见问题与解决方案


    1. 问题:如何正确安装和焊接晶体管?
    - 解决方案:按照制造商提供的安装指南操作,确保焊点牢固,避免虚焊。避免高温焊接,以免损坏晶体管。
    2. 问题:晶体管的散热不良怎么办?
    - 解决方案:使用散热片或其他冷却装置,确保晶体管的结温保持在安全范围内。
    3. 问题:晶体管工作时出现异常噪声怎么办?
    - 解决方案:检查电路连接是否正确,确保接地良好,减少电磁干扰。同时检查电源电压是否稳定。

    总结和推荐


    综合评估
    2SCR523M / 2SCR523EB / 2SCR523UB 是高性能的 NPN 通用晶体管,适用于广泛的应用场景。其稳定性高、性能可靠,且具有良好的电气特性,是市场上性价比较高的产品。
    推荐使用
    这些晶体管非常适合需要高可靠性、稳定性以及通用性的应用场景,如音频设备、办公自动化设备和家用电器等。对于需要在特定环境中使用的用户,建议进行充分验证并采取相应的防护措施。

2SCR523EBTL参数

参数
集电极截止电流 100nA
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 5mA,50mA
最大功率耗散 150mW
配置 独立式
VEBO-最大发射极基极电压 5V
晶体管类型 NPN
VCEO-集电极-发射极最大电压 50V
最大集电极发射极饱和电压 300mV@ 5mA,50mA
VCBO-最大集电极基极电压 50V
集电极电流 100mA
1.7mm(Max)
960μm(Max)
850μm(Max)
通用封装 EMT-3F
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SCR523EBTL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SCR523EBTL数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SCR523EBTL 2SCR523EBTL数据手册

2SCR523EBTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
20+ ¥ 0.0707
200+ ¥ 0.0606
600+ ¥ 0.053
3000+ ¥ 0.0446
9000+ ¥ 0.0424
库存: 97
起订量: 50 增量: 3000
交货地:
最小起订量为:20
合计: ¥ 1.41
直接购买
加入购物车
