EMD53T2R

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: ROHM NPN/PNP晶体管, SOT-563封装, 贴片安装, 最大直流集电极电流100 mA
供应商型号: EMD53T2R
供应商: 国内现货
标准整包数: 10

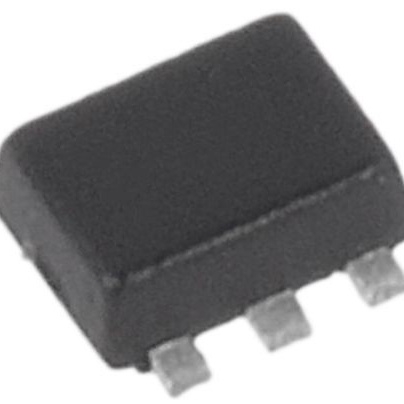

ROHM 三极管(BJT) EMD53T2R

EMD53T2R概述


    产品简介


    EMD53 是一款内置偏置电阻的复杂数字晶体管(Bias Resistor Built-in Transistors),专为开关电路、逆变器电路和接口电路而设计。这款晶体管分为NPN和PNP两种型号:DTr1(NPN型)和DTr2(PNP型)。它们具有高效能的特点,适用于多种电子设备,如音频视频设备、办公自动化设备、电信设备和家庭电器等。

    技术参数


    基本规格:
    - DTr1(NPN型)
    - 供电电压:50V
    - 最大输出电流:100mA
    - 输入电阻(R1):10kΩ
    - 电阻比(R2/R1):1.0
    - 转换频率:250MHz
    - DTr2(PNP型)
    - 供电电压:-50V
    - 最大输出电流:-100mA
    - 输入电阻(R1):10kΩ
    - 电阻比(R2/R1):1.0
    - 转换频率:250MHz
    绝对最大额定值:
    - 供电电压:50V/-50V
    - 输入电压:40V至-10V/-40V至10V
    - 输出电流:50mA/-50mA
    - 集电极电流:100mA/-100mA
    - 功耗:150mW/总计
    - 结温:150℃
    - 存储温度范围:-55℃至+150℃
    电气特性(Ta=25℃):
    - 输入电压(VI(off)):-0.8V(DTr1)/0.8V(DTr2)
    - 输入电压(VI(on)):2.6V(DTr1)/-2.6V(DTr2)
    - 输出电压(VO(on)):50mV至150mV(DTr1)/-70mV至-150mV(DTr2)
    - 输入电流(II):880μA
    - 输出电流(IO(off)):500nA
    - 直流电流增益(GI):35
    - 输入电阻(R1):10kΩ
    - 电阻比(R2/R1):1.0
    - 转换频率(fT):250MHz

    产品特点和优势


    1. 芯片集成:DTA014E 和 DTC014E 芯片集成在 EMT 封装内,提供高度集成的解决方案。
    2. 自动安装兼容性:可使用 EMT3 自动安装机器进行安装,提高生产效率。
    3. 独立的晶体管单元:消除干扰,保证信号传输的稳定性。
    4. 成本效益:减少一半的安装成本和面积,适合大规模生产和应用。

    应用案例和使用建议


    应用案例:
    - 开关电路
    - 逆变器电路
    - 接口电路
    使用建议:
    - 在使用过程中要确保输入电压和输出电流符合手册中的规定值,避免过载导致损坏。
    - 定期检查设备的工作状态,确保晶体管在规定的温度范围内运行,以延长使用寿命。
    - 确保所有外部电路参数在允许的范围内变动,以保持系统稳定性和可靠性。

    兼容性和支持


    EMD53 系列晶体管与其他电子元件和设备具有良好的兼容性,适用于广泛的电路设计。厂商提供了详细的技术支持文档和售后服务,确保用户能够顺利使用该产品。

    常见问题与解决方案


    常见问题及解决办法:
    1. 晶体管过热问题:确保散热措施得当,避免长时间高负载运行。
    2. 信号失真:检查输入电压和电流,调整电路参数使其处于正常范围内。
    3. 失效问题:确保存储和运输条件符合标准要求,避免腐蚀气体和高温环境影响。

    总结和推荐


    总体来说,EMD53 是一款高性能的晶体管产品,特别适合用于开关电路、逆变器电路和接口电路。它的优点包括集成度高、安装方便、成本效益显著,且应用范围广泛。对于需要高效稳定工作的电路设计,推荐使用 EMD53 晶体管。在使用过程中,注意遵循厂商的技术指导和安全措施,可以最大限度地发挥其性能优势。

EMD53T2R参数

参数
最大集电极发射极饱和电压 150mV@ 500µA,5mA
最大功率耗散 150mW
配置
VEBO-最大发射极基极电压 -
VCEO-集电极-发射极最大电压 50V
集电极截止电流 500nA
VCBO-最大集电极基极电压 -
不同 Ib,Ic 时的 Vce 最大饱和值 150mV@ 500µA,5mA
晶体管类型 1 NPN,1 PNP - Pre-Biased (Dual)
集电极电流 100mA
长*宽*高 1.7mm*1.3mm*450μm
通用封装 SOT
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

EMD53T2R厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

EMD53T2R数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM EMD53T2R EMD53T2R数据手册

EMD53T2R封装设计

查看详情并下载
Symbol
Footprint
3D Model
