IMT1AT110

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 500mV@ 5mA,50mA 2 PNP (Dual) 300mW 6V 100nA 60V 50V 150mA SMT-6 贴片安装 2.9mm*1.6mm*1.1mm
供应商型号: 30C-IMT1AT110 SMT6
供应商: 云汉优选
标准整包数: 1

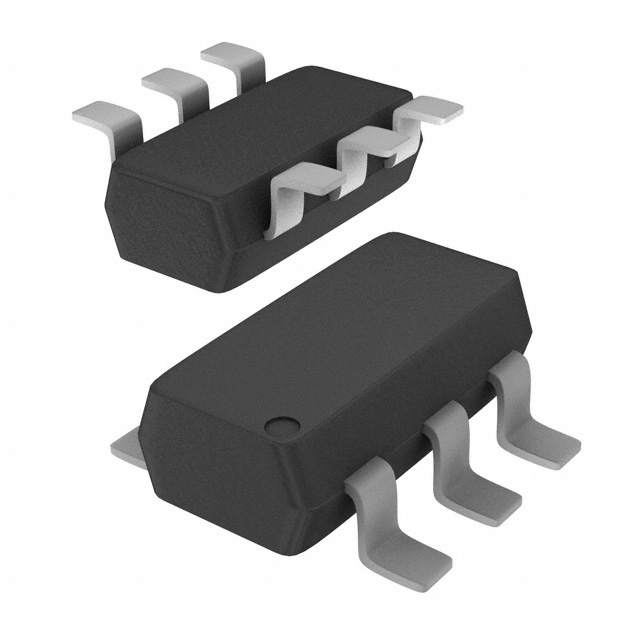

ROHM 三极管(BJT) IMT1AT110

IMT1AT110概述


    产品简介


    产品名称:EMT1 / UMT1N / IMT1A
    产品类型: 通用型双晶体管
    主要功能:
    - 放大信号:适用于小信号放大
    - 独立元件:两个晶体管独立工作,消除干扰
    - 成本效益高:减少安装成本和面积
    应用领域:
    - 通用目的放大器:广泛应用于各种需要小信号放大的场合

    技术参数


    电气特性(Ta = 25°C)
    - 最大额定值:
    - 集电极-基极击穿电压:BVCBO ≥ -60 V
    - 集电极-发射极击穿电压:BVCEO ≥ -50 V
    - 发射极-基极击穿电压:BVEBO ≥ -6 V
    - 集电极电流:IC ≤ -150 mA
    - 功率耗散:
    - EMT1/UMT1N: PD ≤ 150 mW(总计)
    - IMT1A: PD ≤ 300 mW(总计)
    - 结温:Tj ≤ 150 ℃
    - 存储温度范围:Tstg ≤ -55 to +150 ℃
    典型电气特性:
    - 集电极-发射极饱和电压:
    - VCE(sat) ≤ -500 mV(IC = -50mA, IB = -5mA)
    - 直流电流增益(hFE):
    - VCE = -6V, IC = -1mA时,hFE ≥ 120(典型值)
    - 转换频率:
    - fT ≥ 140 MHz(VCE = -12V, IE = 2mA, f = 100MHz)
    - 输出电容(Cob):
    - VCB = -12V, IE = 0A, f = 1MHz时,Cob ≤ 4 pF(最小值)

    产品特点和优势


    - 高集成度:两个晶体管集成在一个封装内,节省空间
    - 独立工作:晶体管元件独立,减少相互干扰
    - 成本效益:减少安装成本和面积
    - 可靠性高:具有较高的额定值,适合长期稳定工作
    - 易于集成:支持自动化装配机器,方便批量生产

    应用案例和使用建议


    应用案例:
    - 小型信号放大器:在便携式电子设备、音响系统、医疗仪器等领域广泛应用
    - 电路设计:在需要低噪声、高增益的小信号放大电路中,这两个晶体管表现出色
    使用建议:
    - 在选择工作条件时,应注意保持集电极电流和功率耗散在安全范围内
    - 考虑到晶体管的温度特性,应确保工作环境温度在规定的范围内

    兼容性和支持


    兼容性:
    - EMT6, UMT6, SMT6封装:可以适应不同的安装要求,便于不同场合的应用
    支持和服务:
    - 罗姆公司提供全面的技术支持和售后服务,帮助用户解决各种应用中的问题

    常见问题与解决方案


    常见问题:
    - 温度过高导致性能下降:确保工作温度在允许范围内
    - 集电极电流不稳定:检查外部电路是否正确连接
    - 饱和电压过高:调整偏置电压以优化工作点
    解决方案:
    - 温度管理:使用散热片或散热风扇降低温度
    - 电路调整:检查电源和接地线路,确保没有断路或短路
    - 优化偏置电压:通过调节偏置电阻,找到最佳工作点

    总结和推荐


    总结:
    - EMT1 / UMT1N / IMT1A 是一款高效、可靠的双晶体管产品,适用于多种小信号放大应用。其独特的独立设计和低成本特性使其在市场上具有很强的竞争力。
    推荐:
    - 强烈推荐在需要高可靠性和成本效益的小信号放大应用中使用这款产品。对于设计工程师而言,这是一款值得信赖的选择。

IMT1AT110参数

参数
最大集电极发射极饱和电压 500mV@ 5mA,50mA
集电极电流 150mA
VCBO-最大集电极基极电压 60V
VCEO-集电极-发射极最大电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 5mA,50mA
配置
VEBO-最大发射极基极电压 6V
集电极截止电流 100nA
最大功率耗散 300mW
晶体管类型 2 PNP (Dual)
长*宽*高 2.9mm*1.6mm*1.1mm
通用封装 SMT-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

IMT1AT110厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

IMT1AT110数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM IMT1AT110 IMT1AT110数据手册

IMT1AT110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.4301
200+ ¥ 0.2783
1500+ ¥ 0.2409
3000+ ¥ 0.2134
45000+ ¥ 0.2112
60000+ ¥ 0.2101
库存: 6167
起订量: 1 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 0.43
