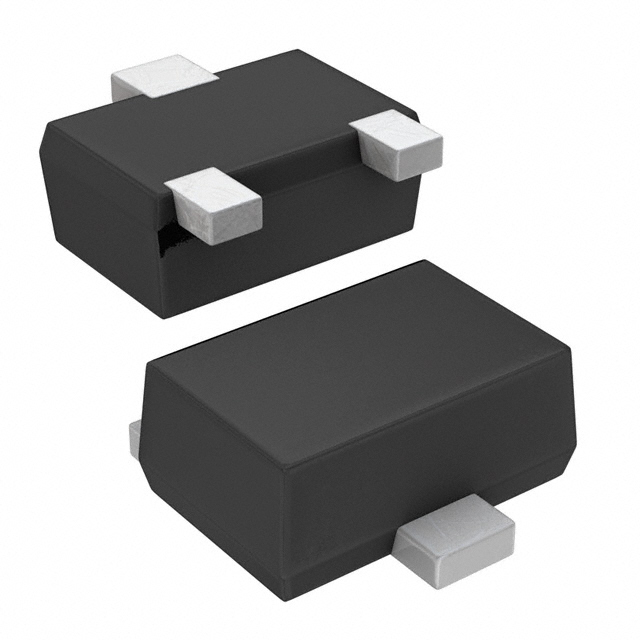

2SCR523UBTL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 300mV@ 5mA,50mA NPN 200mW 5V 100nA 50V 50V 100mA 贴片安装
供应商型号: 30C-2SCR523UBTL UMT3F
供应商: 云汉优选
标准整包数: 1
ROHM 三极管(BJT) 2SCR523UBTL

2SCR523UBTL概述


    产品简介


    2SCR523M / 2SCR523EB / 2SCR523UB 是一款NPN型晶体管,适用于通用目的的小信号放大器。这些型号包括2SCR523M、2SCR523EB 和 2SCR523UB,分别采用不同的封装形式(SOT-723、SOT-416FL 和 SOT-323FL),具备广泛的应用领域,如消费电子产品、办公自动化设备及通信设备等。

    技术参数


    以下是产品的主要技术规格和性能参数:
    | 参数 | 符号 | 最小值 (Min.) | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    |
    | 集电极-基极击穿电压 | BVCBO 50 | V |
    | 集电极-发射极击穿电压 | BVCEO 50 | V |
    | 发射极-基极击穿电压 | BVEBO 5 | V |
    | 集电极截止电流 | ICBO 100 | nA |
    | 发射极截止电流 | IEBO 100 | nA |
    | 集电极-发射极饱和电压 | VCE(sat) 100 | 300 | mV |
    | 直流增益 (hFE) | hFE 120 | 560
    | 转移频率 (fT) | fT 350 MHz |
    | 输出电容 (Cob) | Cob 1.6 pF |

    产品特点和优势


    - 通用型设计:适用于各种通用的小信号放大应用。
    - 互补型PNP类型:提供与之配套的2SAR523M(VMT3)、2SAR523EB(EMT3F)和2SAR523UB(UMT3F)。
    - 高可靠性:工作温度范围为-55°C至+150°C,适合各种恶劣环境下的使用。
    - 集成方便:多种封装选择,满足不同应用需求。

    应用案例和使用建议


    应用案例:这些晶体管广泛应用于各种通用的电子设备,如音频放大器、电信设备以及家用电器等。例如,在一些小型音频放大器中,2SCR523系列可以有效地实现信号放大。
    使用建议:
    1. 确保在规定的温度范围内使用,避免超出额定温度范围。
    2. 在需要高可靠性的特定应用场合(如医疗设备、交通设备等),请事先咨询销售代表。
    3. 使用适当的保护电路,以防止因故障导致的损坏。

    兼容性和支持


    这些晶体管与市场上常见的PCB组装工艺和材料兼容。制造商提供了详细的技术支持文档,包括安装指南和电路板设计建议。此外,还可以根据需求获取其他技术支持和服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 过载损坏 | 使用时需注意电流和电压限制,遵循产品手册中的建议 |
    | 工作温度超出范围 | 检查并确保工作温度在允许范围内 |
    | 静电敏感 | 采取适当的防静电措施,如接地人体、设备和工具 |

    总结和推荐


    总结:
    - 优点:通用性强,可靠性高,温度适应范围广,多种封装可选。
    - 缺点:无显著缺点,但需要注意应用环境和安装方式以避免过载和损坏。
    推荐:鉴于其出色的性能和广泛的适用性,我们强烈推荐2SCR523M / 2SCR523EB / 2SCR523UB晶体管用于各种通用的小信号放大器应用。

2SCR523UBTL参数

参数
最大功率耗散 200mW
最大集电极发射极饱和电压 300mV@ 5mA,50mA
VCBO-最大集电极基极电压 50V
不同 Ib,Ic 时的 Vce 最大饱和值 300mV@ 5mA,50mA
集电极电流 100mA
配置 独立式
集电极截止电流 100nA
晶体管类型 NPN
VCEO-集电极-发射极最大电压 50V
VEBO-最大发射极基极电压 5V
2.1mm(Max)
1.35mm(Max)
1mm(Max)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
