2SB1733TL

产品分类: 三极管(BJT)
厂牌: ROHM
产品描述: 350mV@ 25mA,500mA PNP 800mW 6V 100nA 30V 30V 1A 贴片安装 2mm*1.7mm*770μm
供应商型号: CSJ-ST16617498
供应商: 海外现货
标准整包数: 1

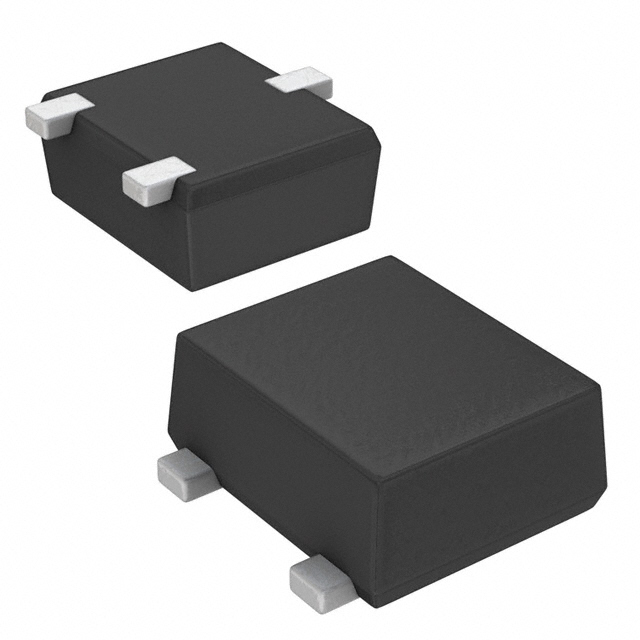

ROHM 三极管(BJT) 2SB1733TL

2SB1733TL概述


    产品简介


    2SB1733通用放大器
    2SB1733是一款用于低频放大电路的通用NPN晶体管,能够承受高达-30V的电压和-1A的电流。这款晶体管主要用于低频放大器应用中,具备较大的集电极电流和较低的集电极-发射极饱和电压。它的设计旨在提高电路的效率和可靠性,适用于多种消费类电子产品和工业设备。

    技术参数


    - 封装:SOT-323T(TUMT3)
    - 集电极-发射极电压(VCEO):-30V
    - 最大集电极电流(IC):-1A
    - 最大脉冲电流(ICP):-2A
    - 最大功率耗散(PD):
    - 单个终端安装时为400mW
    - 陶瓷板(25×25×0.8mm)上安装时为800mW
    - 工作温度范围(Tj):-55℃至+150℃
    - 输入和输出特性:
    - 集电极-基极击穿电压(BVCBO):-30V
    - 集电极-发射极击穿电压(BVCEO):-30V
    - 发射极-基极击穿电压(BVEBO):-6V
    - 最大直流增益(hFE):270到680
    - 输出电容(Cob):7pF
    - 转换频率(fT):320MHz

    产品特点和优势


    - 大集电极电流:2SB1733能处理较大的电流,这使得它在高负载条件下表现出色。
    - 低饱和电压:在IC=-500mA/IB=-25mA时,饱和电压仅为-350mV,这大大提高了电路的整体效率。
    - 宽工作温度范围:可在极端环境下工作,从-55℃到+150℃,保证了在各种应用中的稳定性。
    - 高可靠性:严格的质量控制确保了产品的长期稳定性和可靠性。

    应用案例和使用建议


    2SB1733广泛应用于各种低频放大电路中,例如音频放大器、仪表电路和其他需要高可靠性的设备中。以下是一些使用建议:
    - 电源管理:由于其较高的功率耗散能力,2SB1733非常适合于需要高功率管理的应用中。
    - 热保护:当环境温度较高时,需注意降额功率耗散以避免过热损坏。
    - 电磁干扰防护:在使用过程中,尽量避免强电磁场环境,以防影响电路性能。

    兼容性和支持


    2SB1733采用了标准的SOT-323T封装,易于与其他常用元件配合使用。ROHM公司提供全面的技术支持和售后服务,包括详细的安装指南和故障排除文档,以确保用户能够正确使用和维护该产品。

    常见问题与解决方案


    - 问题一:功率耗散超出额定值。
    - 解决方案:降低环境温度或增加散热措施,如使用散热片。
    - 问题二:电路不稳定。
    - 解决方案:检查输入电压和电流是否在安全范围内,确保良好的接地。
    - 问题三:信号失真。
    - 解决方案:检查电路设计和布线是否合理,避免引入额外噪声。

    总结和推荐


    总体来说,2SB1733是一款高性能、高可靠性的NPN晶体管,适用于低频放大电路中的各种应用。其出色的电流处理能力和低饱和电压使其成为许多场合的理想选择。尽管需要注意其工作环境和功率限制,但凭借ROHM公司的强大支持和详细的使用指南,2SB1733是一款值得推荐的产品。

2SB1733TL参数

参数
VEBO-最大发射极基极电压 6V
配置 独立式
VCEO-集电极-发射极最大电压 30V
晶体管类型 PNP
集电极电流 1A
VCBO-最大集电极基极电压 30V
不同 Ib,Ic 时的 Vce 最大饱和值 350mV@ 25mA,500mA
最大功率耗散 800mW
最大集电极发射极饱和电压 350mV@ 25mA,500mA
集电极截止电流 100nA
长*宽*高 2mm*1.7mm*770μm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

2SB1733TL厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

2SB1733TL数据手册

厂牌 PDF简要描述 下载
ROHM 三极管(BJT) ROHM 2SB1733TL 2SB1733TL数据手册

2SB1733TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
