DG972

产品分类: 信号发生器和分析仪
产品描述:
供应商型号: DG972
供应商: 国内现货
标准整包数: 1

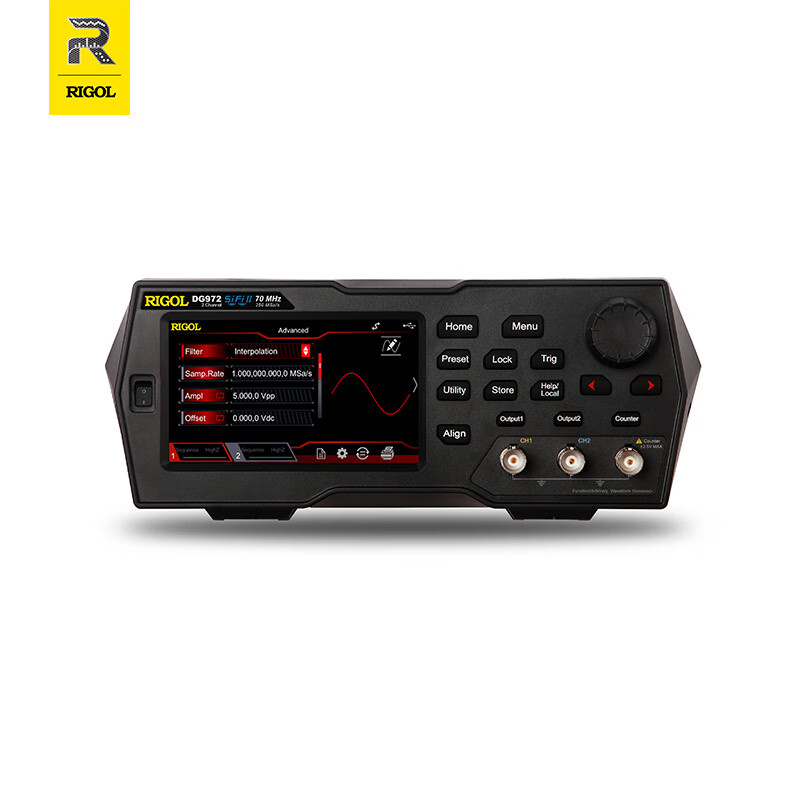

RIGOL/北京普源精电 信号发生器和分析仪 DG972

DG972概述

    # RIGOL DG900 系列任意波形发生器技术手册

    产品简介


    RIGOL DG900 系列任意波形发生器是一款高性能的多功能信号源,提供双通道信号输出,具备独特的 SiFi II 技术,能够生成高保真度的信号。这款发生器广泛应用于工程、医疗电子、汽车电子及数学处理等多个领域。它不仅可以生成标准的基本波形(如正弦波、方波、斜坡波、脉冲等),还支持高级波形(如 PRBS、序列波形)以及任意波形。

    技术参数


    - 型号: DG952/DG972/DG992
    - 通道数: 2
    - 最大频率: 50 MHz/70 MHz/100 MHz
    - 采样率: 最高可达 250 MSa/s
    - 垂直分辨率: 16 位
    - 信号基本波形: 正弦波、方波、斜坡波、脉冲、噪声、直流、双音调
    - 高级波形: PRBS、序列波形、RS232 波形
    - 内置任意波形: 160 种,涵盖多种标准波形
    - 信号特征:
    - 正弦波纯度:典型值:10 MHz时 <-105 dBc/Hz
    - 方波上升/下降时间:典型值:≤9 ns
    - 脉冲抖动:典型值:≤200 ps
    - 输出特性:
    - 幅度范围:≤10 MHz时为 1.0 mVpp 到 10 Vpp
    - 平坦度:典型值:≤1 dB (>40 MHz)

    产品特点和优势


    RIGOL DG900 系列任意波形发生器具有多项独特功能和优势:
    - SiFi II 技术: 支持点对点生成任意波形,信号无失真恢复,采样率精确可调。
    - 高频率稳定性: 频率稳定度 ±1 ppm,相位噪声低至 -105 dBc/Hz。
    - 多波形支持: 内置 160 种任意波形,覆盖各种工程应用所需的波形。
    - 触摸屏操作: 4.3 英寸彩色触控屏幕,提供直观的操作体验。
    - 多重模拟和数字调制功能: 包括 AM、FM、PM、ASK、FSK、PSK 和 PWM。

    应用案例和使用建议


    应用案例
    DG900 系列任意波形发生器适用于各种应用场景,例如医疗器械测试、汽车电子研发、通信系统调试等。其内置的多种波形以及强大的调制功能,使其成为工程师进行复杂信号测试的理想工具。
    使用建议
    - 在需要高精度和低抖动的场合,建议选择更高频率的型号(如 DG992),以满足更高的性能要求。
    - 当需要使用外部触发信号或调制信号时,建议配置相应的配件,如 BNC 电缆和 DSB10100-2018-08 模块。

    兼容性和支持


    DG900 系列任意波形发生器提供了多种接口,包括 USB Host & Device、RS232 和 USB-GPIB。这些接口可以方便地与其他设备连接,实现信号的输入输出。厂商提供一年一次的校准服务,确保仪器长期保持准确的性能。

    常见问题与解决方案


    常见问题
    1. 如何调整信号频率?
    - 通过触摸屏菜单或者通过计算机软件进行设置。
    2. 如何选择不同的波形模式?
    - 在菜单中选择对应的波形模式,或者通过编程接口设置。
    3. 如何处理过载保护问题?
    - 在信号幅度较大时,应减小输出幅度或者增加衰减器。
    解决方案
    1. 遇到频率调整问题时,建议检查是否正确选择了频率调节选项,并确保采样率符合设定的波形要求。
    2. 波形模式选择困难时,可以查阅用户手册或联系技术支持获取帮助。
    3. 过载保护导致无法正常输出信号时,可以通过降低输出幅度或使用外部衰减器来解决问题。

    总结和推荐



    总结


    RIGOL DG900 系列任意波形发生器是一款高性能、多功能且易于使用的信号源。其独特的 SiFi II 技术确保了信号的高保真度和低抖动,适合多种复杂的应用场景。此外,它的多重接口和丰富的波形支持使得与其他设备的集成变得简单。
    推荐
    对于需要高精度和多功能信号生成的工程师来说,RIGOL DG900 系列任意波形发生器是极佳的选择。无论是医疗器械测试还是汽车电子研发,DG900 都能提供可靠的支持。强烈推荐给需要高精度信号生成的专业人士。

DG972厂商介绍

RIGOL(北京普源精电科技有限公司)是中国领先的测试测量设备供应商,专注于电子测试测量领域,提供全面的测试测量解决方案。RIGOL的产品线覆盖了示波器、频谱分析仪、信号源、数字万用表、电源等电子测试测量仪器。

RIGOL的产品主要分为以下几类:
1. 示波器:用于观察和分析电子信号的波形,广泛应用于电子设计、研发、生产和维修等领域。
2. 频谱分析仪:用于测量信号的频率特性,广泛应用于无线通信、射频识别、****等领域。
3. 信号源:用于产生各种电子信号,广泛应用于通信、**、导航等领域。
4. 数字万用表:用于测量电压、电流、电阻等电气参数,广泛应用于电子维修、电气安装等领域。
5. 电源:用于提供稳定的电源,广泛应用于电子设备供电、电池充电等领域。

RIGOL的优势在于:
1. 技术创新:RIGOL拥有强大的研发团队,不断推出具有竞争力的新产品。
2. 性价比高:RIGOL的产品在保证性能的同时,价格相对实惠,具有较高的性价比。
3. 服务支持:RIGOL提供全面的技术支持和售后服务,帮助客户解决使用过程中的问题。
4. 品牌影响力:RIGOL作为国内知名的测试测量设备供应商,具有较高的品牌知名度和影响力。

DG972数据手册

厂牌 PDF简要描述 下载
RIGOL/北京普源精电 信号发生器和分析仪 RIGOL/北京普源精电 DG972 DG972数据手册

DG972封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5603.4
库存: 100
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 5603.4
