首页  >  产品百科  >  RT2528GSP

RT2528GSP

产品分类: 其他驱动器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: 高端 PSOP-8 贴片安装,黏合安装
供应商型号: 1028-1446-1-ND
供应商: Digi-Key
标准整包数: 1

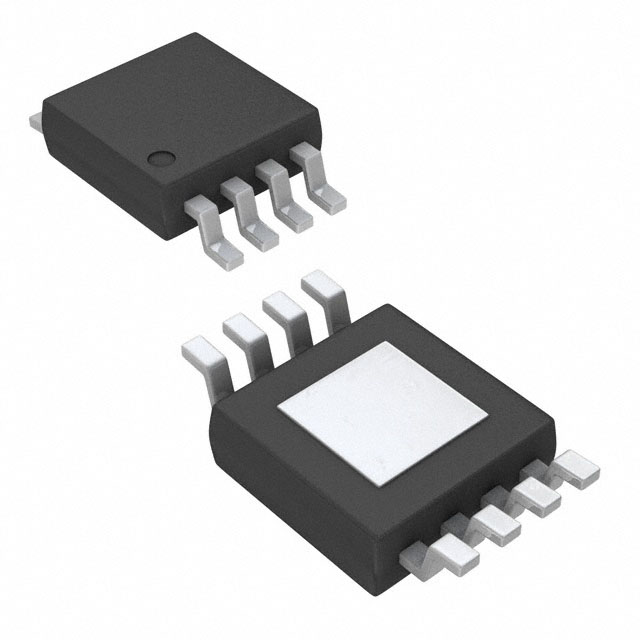

RICHTEK TECHNOLOGY/台湾立锜科技 其他驱动器 RT2528GSP

RT2528GSP概述

    RT2528: 120mΩ, 2.5A Power Switch with Adjustable Current Limit

    产品简介


    RT2528 是一款高性价比、低电压的P-MOSFET电源开关集成电路(IC),具备可调电流限制功能。这款电子元器件主要用于各种需要调整电流限制的应用场合,如汽车音响系统、工业通用电源点、数字机顶盒和车辆电子设备等。它的设计考虑到了低导通电阻(74mΩ典型值)和低供电电流(120μA典型值),这使得它在众多应用中表现出色。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - 输出电流:最高可达 2.5A(通过外部电阻调节)
    - 最大静态导通电阻:120mΩ(典型值为 74mΩ)
    - 供应电流:120μA(典型值)
    - 绝对最大额定值:电源输入电压VIN最大值为6V
    - 热阻抗:裸露焊盘封装,结至空气热阻(θJA)为49°C/W,结至壳体热阻(θJC)为8°C/W
    - 储存温度范围:−65°C 至 150°C
    - 工作温度范围:结温-40°C 至 125°C,环境温度-40°C 至 85°C
    - 电流限制精度:在2A下温度变化范围内为±10%

    产品特点和优势


    RT2528 主要优势在于其高电流限制精度和宽广的电流调节范围(0.5A至2.5A)。内置软启动功能可以有效防止大电流冲击和电压浪涌,提升系统的可靠性。此外,该IC具有反向电压保护功能,可以确保系统在异常条件下也能正常运行。AEC-Q100标准认证使其成为汽车应用的理想选择,同时符合RoHS标准和无卤素要求,确保环保性能。

    应用案例和使用建议


    - 汽车音响、导航和信息系统:通过调节电流限制,确保设备在极端条件下稳定运行。
    - 工业通用电源点:满足工业应用中对高可靠性的需求。
    - 数字机顶盒:确保输出电流稳定,防止因电流突变造成的故障。
    使用建议:
    为了获得最佳性能,建议在设计时采用10μF低ESR陶瓷电容作为输入滤波器,并且在输出端使用22μF低ESR陶瓷电容。这些电容需尽可能靠近芯片放置,以减少寄生电感,提高稳定性。

    兼容性和支持


    RT2528 采用SOP-8封装,可通过外接电阻轻松调整电流限制阈值。这种设计增加了该产品的灵活性,使之适用于多种不同的应用。厂商提供了详细的使用文档和支持服务,包括热设计指南和故障排除建议,以便客户能够更好地理解和应用该产品。

    常见问题与解决方案


    - 问题1:如何正确设置电流限制?
    解决方案:根据所需电流限值选择合适的RILIM电阻值,参考表1中的推荐值。

    - 问题2:如何避免热关断?
    解决方案:合理规划PCB布局,增加散热面积,确保芯片工作在推荐的温度范围内。

    - 问题3:EN引脚在什么电压下会关闭?
    解决方案:逻辑低电平低于0.4V时关闭;高于1.2V时开启。

    总结和推荐


    RT2528是一款优秀的电源开关IC,适用于各种需要精确控制电流的应用。其精准的电流限制、高效的散热性能和广泛的适用范围使其在市场上具有很强的竞争力。对于追求高性能和稳定性的用户来说,RT2528是一个值得信赖的选择。强烈推荐在需要电流控制的场合使用RT2528,无论是车载电子还是工业设备,都能提供出色的性能表现。

RT2528GSP参数

参数
驱动数量 -
拓扑 高端
通用封装 PSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

RT2528GSP数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 其他驱动器 RICHTEK TECHNOLOGY/台湾立锜科技 RT2528GSP RT2528GSP数据手册

RT2528GSP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.737 ¥ 23.1277
10+ $ 1.5486 ¥ 12.9595
100+ $ 1.0354 ¥ 8.6652
250+ $ 0.9016 ¥ 7.5452
500+ $ 0.8193 ¥ 6.8564
1000+ $ 0.7504 ¥ 6.2795
库存: 1162
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 23.12
直接购买
加入购物车
