QS34XVH245Q3G

产品描述: 0.2ns 单相 32 32 4 2.3V 3.6V QVSOP-80 贴片安装 20.5mm*3.81mm*1.6mm
供应商型号: 800-2196-ND
供应商: Digi-Key
标准整包数: 264

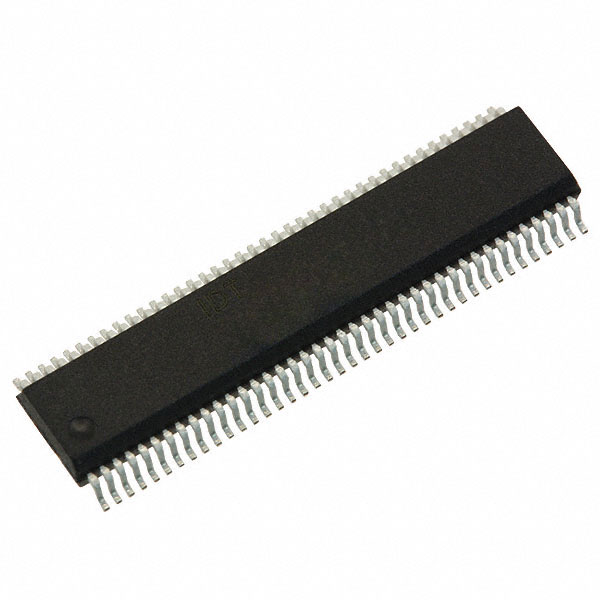

RENESAS ELECTRONICS 模拟开关/多路复用器 QS34XVH245Q3G

QS34XVH245Q3G概述


    产品简介


    IDTQS34XVH245 是一款由 Integrated Device Technology, Inc.(IDT)生产的高性能热插拔开关,属于 32 位高带宽总线开关系列。这款器件具备非常低的导通电阻(ON resistance),使得信号通过时的传播延迟小于 250ps。此款开关可以承受高达 5V 的电压,具有高阻抗的关断状态(OFF state)。由于这些特性,IDTQS34XVH245 在高性能通信应用中表现出色。

    技术参数


    - 温度范围:工业级温度范围 -40°C 到 +85°C
    - 供电电压:2.3V 到 3.6V
    - 最大输入电压:-3V(脉冲宽度 ≤ 20ns)
    - 最大输出电流:120mA
    - 典型导通电阻(RON):4Ω
    - 最大传播延迟:0.2ns(双向)
    - 存储温度:-65°C 至 +150°C
    - 控制输入电容:3pF 至 5pF
    - 通道电容(开和关状态):4pF 至 12pF

    产品特点和优势


    - 低导通电阻:RON 典型值为 4Ω,确保了高效的信号传输。
    - 宽电源范围:可以在 2.3V 至 3.6V 范围内正常工作。
    - 高带宽:高达 500MHz,适用于高速数据传输。
    - 双向数据流:支持无延迟的双向数据流动,无需担心接地反弹问题。
    - 电压耐受性:在关闭和开启状态下均能承受高达 5V 的电压。

    应用案例和使用建议


    IDTQS34XVH245 主要应用于需要高速切换的应用场景,如热插拔、10/100 Base-T 以太网交换机、ATM 25/155 交换、机械继电器替换等。实际使用中,应确保在 -40°C 到 +85°C 的温度范围内稳定运行。对于热插拔应用,可以考虑采用冗余设计以提高系统的可靠性。另外,根据具体的应用需求,可适当调整系统中的负载电容以优化性能。

    兼容性和支持


    IDTQS34XVH245 具有广泛的兼容性,可以与大多数标准 LVTTL 控制信号接口兼容。IDT 提供了全面的技术支持服务,包括电话和技术支持邮件,以及官方网站上的文档资源。

    常见问题与解决方案


    1. 问题:系统在高温环境下运行时,器件的导通电阻会变大。
    - 解决方案:确保系统的散热设计能够将温度控制在规定范围内。
    2. 问题:信号经过开关后出现明显衰减。
    - 解决方案:检查负载电容是否过大,导致信号衰减增加。适当减少电容值可能会改善信号质量。

    总结和推荐


    IDTQS34XVH245 是一款非常适合用于高性能通信应用的高带宽总线开关。它具有出色的电气特性,广泛的应用范围以及强大的技术支持。推荐在需要高速、低延迟数据传输的应用中使用。

QS34XVH245Q3G参数

参数
输入数量 32
电路数量 4
传播延迟时间 0.2ns
输出数量 32
供电类型 单相
最大工作供电电压 3.6V
高电平输出电流 -
最小工作供电电压 2.3V
低电平输出电流 -
长*宽*高 20.5mm*3.81mm*1.6mm
通用封装 QVSOP-80
安装方式 贴片安装
应用等级 工业级
包装方式 散装,管装

QS34XVH245Q3G厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS34XVH245Q3G数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS34XVH245Q3G QS34XVH245Q3G数据手册

QS34XVH245Q3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
