QS3VH16212PAG

产品描述: 0.2ns 单相 1 2.3V 3.6V TSSOP-56 贴片安装 14mm*6.1mm*1mm
供应商型号: CY-QS3VH16212PAG
供应商: Avnet
标准整包数: 1

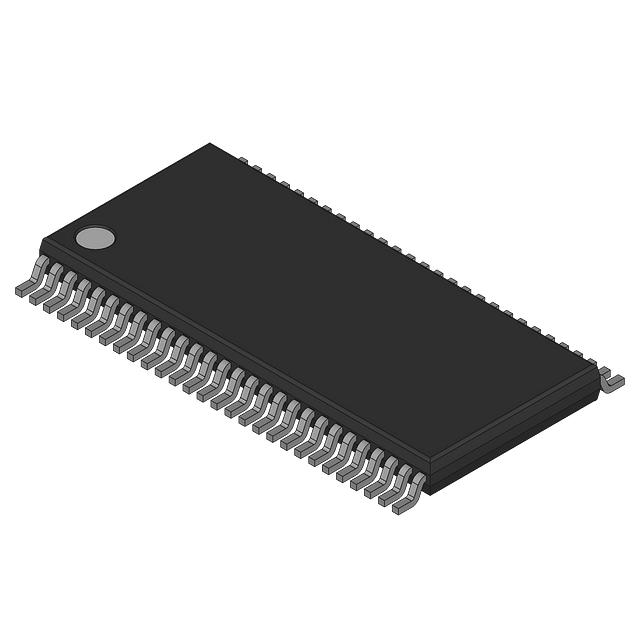

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3VH16212PAG

QS3VH16212PAG概述

    高性能工业温度范围24位总线交换开关IDTQS3VH16212技术手册

    1. 产品简介


    IDTQS3VH16212 是一款专为工业应用设计的高性能24位总线交换开关。它支持2.5V/3.3V电压操作,具备高速度、低延迟的特点,适合高带宽通讯应用。此产品主要用于热插拔、以太网LAN交换、低失真模拟切换等领域。

    2. 技术参数


    - 电压范围:2.5V到3.6V
    - 最大电流:120mA
    - 存储温度:-65°C 到 +150°C
    - 通道电阻:4Ω(典型值)
    - 输入高电平电压:1.7V(VCC = 2.3V~2.7V),2V(VCC = 2.7V~3.6V)
    - 输入低电平电压:0.7V(VCC = 2.3V~2.7V),0.8V(VCC = 2.7V~3.6V)
    - 电源电流:静态电流:1.5mA~3mA;动态电流:0mA~30μA
    - 传播延迟:0.2ns(最大值)
    - 控制频率:最高20MHz

    3. 产品特点和优势


    - 低通道电阻:典型的通道电阻为4Ω,确保低延迟。
    - 双向数据流:实现无延迟的数据交换。
    - 高带宽:高达500MHz的带宽支持高速数据传输。
    - 5V耐受:输入输出端口具有5V耐受能力。
    - 过电压保护:具备过电压钳位二极管,保证系统稳定性。

    4. 应用案例和使用建议


    应用案例:
    - 热插拔:支持在不断电的情况下更换模块,提高系统的可靠性和灵活性。
    - 以太网交换:适用于10/100 Base-T网络,提高数据交换效率。
    - 机械继电器替代品:可用于替代传统机械继电器,提高系统的稳定性和寿命。
    使用建议:
    - 布局优化:为了减少信号损失,建议使用较短的走线和良好的接地处理。
    - 负载匹配:确保负载与器件匹配,以避免不必要的功率损耗。
    - 散热管理:在高负载条件下,需考虑适当的散热措施,以保持器件正常运行。

    5. 兼容性和支持


    - 封装形式:提供TSSOP封装,方便安装和焊接。
    - 技术支持:联系IDT官方技术支持团队获取更详细的帮助和指导。
    - 供货渠道:通过正规渠道购买,确保产品质量和售后服务。

    6. 常见问题与解决方案


    - 问题1:电源电流异常增加。
    - 解决方案:检查是否有过多负载连接,确保负载与器件匹配。
    - 问题2:通道电阻不稳定。
    - 解决方案:检查PCB设计,确保正确的接地和走线布局。
    - 问题3:系统无法正常启动。
    - 解决方案:检查供电电压是否符合要求,确认控制信号正确。

    7. 总结和推荐


    IDTQS3VH16212 是一款专为工业应用设计的高性能24位总线交换开关,其出色的电气特性和广泛的应用范围使其成为高带宽通讯系统的理想选择。产品具有低通道电阻、高带宽和低延迟等优势,特别适合于热插拔和高速数据交换等应用场景。对于需要高性能和高可靠性解决方案的设计工程师而言,推荐使用此产品。

QS3VH16212PAG参数

参数
传播延迟时间 0.2ns
输出数量 -
低电平输出电流 -
最大工作供电电压 3.6V
输入数量 -
最小工作供电电压 2.3V
供电类型 单相
电路数量 1
高电平输出电流 -
长*宽*高 14mm*6.1mm*1mm
通用封装 TSSOP-56
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

QS3VH16212PAG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3VH16212PAG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3VH16212PAG QS3VH16212PAG数据手册

QS3VH16212PAG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.161 ¥ 18.4246
100+ $ 2.122 ¥ 18.2601
300+ $ 2.1026 ¥ 18.0956
500+ $ 2.0831 ¥ 17.9311
1000+ $ 2.0247 ¥ 17.1085
5000+ $ 2.0247 ¥ 17.1085
库存: 67
起订量: 55 增量: 1
交货地:
最小起订量为:50
合计: ¥ 921.23
