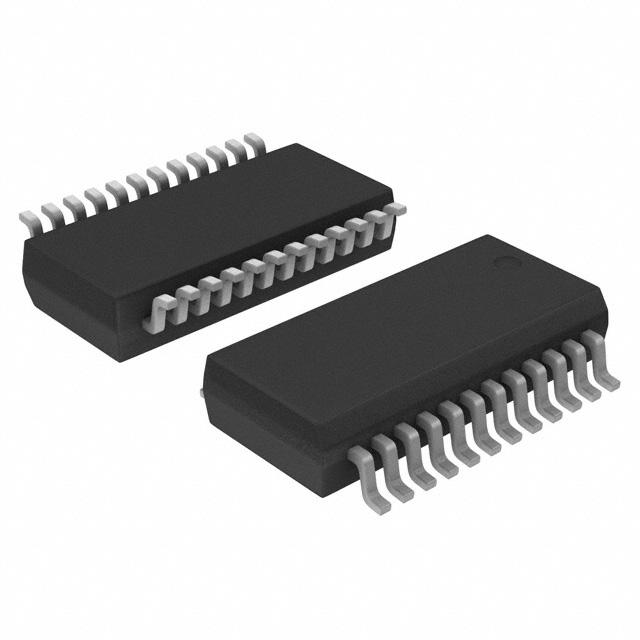

QS3L384QG8

产品描述: 单相 2 4.75V 5.25V QSOP-24 贴片安装,黏合安装 8.7mm*3.8mm*1.47mm
供应商型号: 800-1749-2-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 模拟开关/多路复用器 QS3L384QG8

QS3L384QG8概述

    高速低功耗10位总线交换开关:IDTQS3L384技术手册解析

    产品简介


    IDTQS3L384是一款高速低功耗的10位总线交换开关,适用于工业温度范围(-40°C至+85°C)。它由IDT公司生产,广泛应用于电压转换(如5V到3.3V)、热插拔、电源管理、电容减小和隔离、总线隔离以及时钟门控等领域。IDTQS3L384以其出色的性能和可靠性,成为现代电子系统设计中的关键组件。

    技术参数


    - 供电电压: -0.5V 至 +7V
    - 直流开关电压: VS -0.5V 至 +7V
    - 输入电压: VIN -0.5V 至 +7V
    - AC输入电压(脉宽≤20ns): -3V
    - 输出电流: 120mA
    - 最大功率耗散(TA=85°C): 0.5W
    - 存储温度: -65°C 至 +150°C
    电气特性:
    - 开关通道电容(关闭状态): 5pF 至 7pF
    - 输入泄漏电流(控制输入): ±1μA
    - 断态电流(高阻态): ±0.01μA 至 ±1μA
    - 开关导通电阻: 5Ω 至 7Ω(VCC=5V,VIN=0V,ION=30mA)
    - 通电电压: 3.7V 至 4.2V(VIN=VCC=5V,IOUT=-5μA)
    开关特性(-40°C 至 +85°C,VCC=5V±5%):
    - 数据传播延迟: 0.25ns
    - 开关开启延迟: 1.5ns 至 6.5ns
    - 开关关断延迟: 1.5ns 至 5.5ns

    产品特点和优势


    IDTQS3L384的主要特点是其低导通电阻和无固有二极管到Vcc的增强型N沟道FET。这使得它能够实现零传播延迟和零附加接地弹跳噪声,非常适合高频信号传输。此外,其超低功耗特性(典型值为0.2μA)使其成为需要长电池寿命的应用的理想选择。其突出的特性和优势使其在众多应用场景中具有显著的市场竞争力。

    应用案例和使用建议


    IDTQS3L384广泛应用于需要快速切换和低功耗的场合,例如:
    - 热插拔和热插槽: 确保系统在带电状态下进行安全插入和拔出操作。
    - 电压转换(5V至3.3V): 在不同电压标准之间提供灵活的接口。
    - 电源管理: 通过优化功耗来延长设备使用寿命。
    - 总线隔离和电容减少: 避免信号干扰,提升系统稳定性。
    使用建议:
    - 在选择外部电容和负载时,需确保不超过IDTQS3L384的最大额定值。
    - 注意保持适当的接地和电源布局,以避免信号干扰和电磁兼容问题。
    - 建议采用低频信号驱动,以减少延迟并提高整体系统性能。

    兼容性和支持


    IDTQS3L384提供两种封装选项:QSOP和TSSOP,方便根据具体应用需求选择。厂商提供了全面的技术支持和客户服务,包括详细的文档资料和在线技术支持服务。

    常见问题与解决方案


    1. Q: 如何处理过高的输入电压?
    - A: 使用外部限流电阻,确保输入电压在绝对最大额定值范围内。
    2. Q: 如何降低动态功耗?
    - A: 减少控制输入的频率,或者选择在较低频率下工作的应用。
    3. Q: 如何改善信号完整性?
    - A: 确保正确的PCB布局和接地,使用适当的去耦电容以稳定电源。

    总结和推荐


    IDTQS3L384是一款高性能的高速低功耗10位总线交换开关,具备出色的电气特性和可靠性。其零传播延迟和低功耗的特性使其在多种应用场景中表现出色。对于需要高速、低功耗且可靠性高的应用场景,强烈推荐使用IDTQS3L384。无论是用于电压转换、总线隔离还是电源管理,这款产品都能提供卓越的性能和稳定的运行。

QS3L384QG8参数

参数
最小工作供电电压 4.75V
电路数量 2
输入数量 -
低电平输出电流 -
供电类型 单相
高电平输出电流 -
输出数量 -
传播延迟时间 -
最大工作供电电压 5.25V
长*宽*高 8.7mm*3.8mm*1.47mm
通用封装 QSOP-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QS3L384QG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。
