F2977NEGK

产品分类: RF开关
产品描述: Renesas Electronics 射频开关, 12引脚, 表面贴装
供应商型号: 800-3784-ND
供应商: Digi-Key
标准整包数: 1

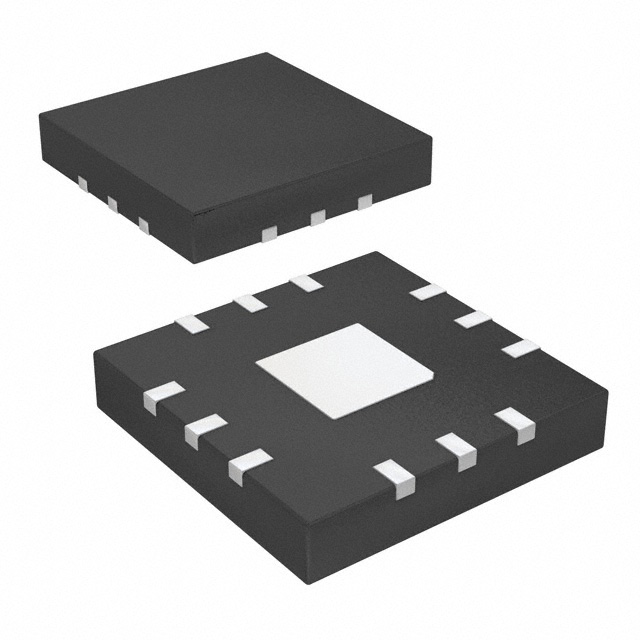

RENESAS ELECTRONICS RF开关 F2977NEGK

F2977NEGK概述


    产品简介


    F2977 是一款高线性宽带双掷单极(SP2T)反射射频开关,由 Integrated Device Technology, Inc. 生产。它适用于30MHz至6GHz的无线射频应用,支持多种无线通信系统。此设备采用了单正向电源电压(+3.3V 或 +5.0V),并兼容1.8V 或 3.3V 控制逻辑。

    技术参数


    - 频率范围:30MHz 至 6GHz
    - 插入损耗:
    - 2.4GHz 时为 0.38dB
    - 6GHz 时为 0.45dB
    - 隔离度:
    - 2.4GHz 时为 39dB
    - 线性度:
    - IIP2(二次截获点)+125dBm @ 2.4GHz
    - IIP3(三次截获点)+77dBm @ 2.4GHz
    - P0.1dB 压缩 +40dBm @ 2.4GHz
    - 控制逻辑:1.8V 和 3.3V 兼容
    - 工作温度范围:-40°C 至 +105°C
    - 封装尺寸:2mm x 2mm,12 引脚 VFQFP-N 封装

    产品特点和优势


    F2977 的显著特点是其极低的插入损耗和卓越的失真性能。具体优势包括:
    - 低插入损耗:整个频段内的插入损耗非常低。
    - 高隔离度:提供优异的隔离效果,减少信号干扰。
    - 高线性度:良好的线性性能确保信号完整性。
    - 无需外部匹配:简化设计,降低材料成本。

    应用案例和使用建议


    应用案例
    - 蜂窝基站(Cellular BTS)
    - 小蜂窝基站(Cellular BTS small cell)
    - 收发切换(Transmit / Receive switching)
    - 后功率放大器切换(Post PA switching)
    使用建议
    - 在使用过程中,应保持 VCC 电压稳定,确保输入电压不超过绝对最大额定值。
    - 确保接地良好,特别是内接地引脚(GND)要尽可能直接连接到地平面。
    - 使用外部耦合电容器以消除直流分量。

    兼容性和支持


    - 兼容性:F2977 支持1.8V 和 3.3V 的控制逻辑,可方便地集成到现有系统中。
    - 支持:提供详细的技术文档和测试电路,有助于快速开发和验证。可通过官方网站获取技术支持。

    常见问题与解决方案


    - Q: 信号质量差
    - A: 检查电源电压是否稳定,确保耦合电容器正确安装。
    - Q: 隔离度不足
    - A: 确保接地良好,检查焊接质量及引脚连接是否正确。
    - Q: 插入损耗过高
    - A: 检查控制逻辑设置是否正确,确认工作环境条件符合推荐要求。

    总结和推荐


    综上所述,F2977 是一款高性能的射频开关,适用于多种无线通信系统。其低插入损耗、高隔离度和高线性度使其在多种应用场景中表现出色。无论是对于蜂窝基站还是其他无线通信设备,F2977 都是一个理想的选择。推荐在需要高线性度和低插入损耗的应用中使用此产品。

F2977NEGK参数

参数
最小工作频率 30MHz
最大插入损耗 0.56dB
插入损耗 0.45dB
阻抗 50Ω
测试频率 6GHz
开关数量 1
射频类型 -
最小隔离度 31dB
拓扑 反射
典型三阶段输入截止点 -
开关速度 3μs
最大工作频率 6GHz
P1dB -
开关配置 SPDT
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 VFQFPN-12
安装方式 贴片安装
零件状态 在售

F2977NEGK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

F2977NEGK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RF开关 RENESAS ELECTRONICS F2977NEGK F2977NEGK数据手册

F2977NEGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.059 ¥ 24.2752
10+ $ 2.1362 ¥ 18.0512
25+ $ 1.8816 ¥ 15.7464
100+ $ 1.688 ¥ 14.1267
300+ $ 1.58 ¥ 13.223
600+ $ 1.5272 ¥ 12.7805
1200+ $ 1.4837 ¥ 12.4165
2700+ $ 1.4424 ¥ 12.0714
库存: 3710
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 24.27
