TW2867-QLA2-CR

产品分类: 音频接口芯片
产品描述:
供应商型号: CSJ-ST31409252
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS 音频接口芯片 TW2867-QLA2-CR

TW2867-QLA2-CR概述


    产品简介


    TW2867C是一款专为安防应用设计的四通道视频解码器和音频编解码器,集成了四个高性能的NTSC/PAL/SECAM视频解码器和五个音频模数转换器及一个数模转换器。通过将模拟复合视频信号转换成数字分量YCbCr数据,TW2867C广泛应用于视频监控系统、安防摄像头及其他视频处理领域。

    技术参数


    - 视频解码功能:支持所有NTSC(M/4.43)/PAL(B/D/G/H/I/K/L/M/N/60)/SECAM标准,具备自动检测能力。
    - 视频输入:内置四通道模拟抗混叠滤波器和10位CMOS ADC。
    - 图像增强技术:包含4H自适应梳状滤波器、交叉噪声消除和CTI(颜色瞬态改善)技术。
    - 音频编解码:包含五路音频模数转换器和一路数模转换器,支持I2S/DSP主/从接口。
    - 输出格式:支持ITU-R BT.656格式、两通道ITUR-BT.656时间复用输出和四通道CIF/CIF时间复用输出。
    - 电源要求:超低功耗,典型值为431.88mW。

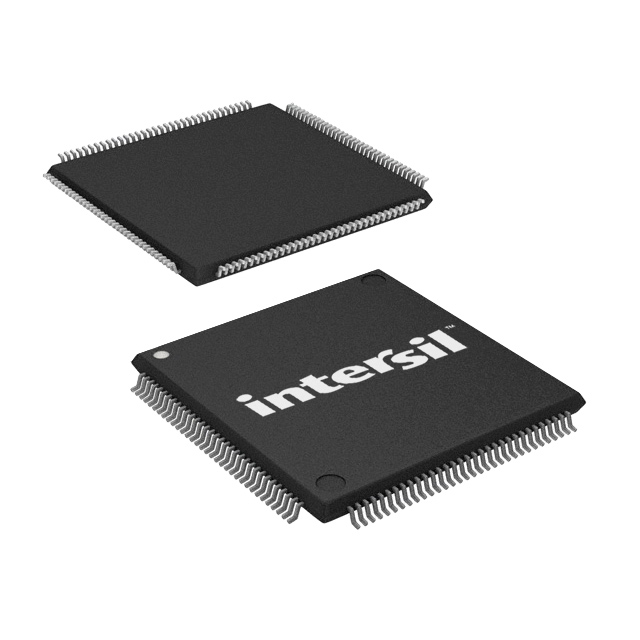

    - 封装形式:128引脚LQFP封装。

    产品特点和优势


    - 集成度高:集成了多个视频解码和音频编解码功能,减少了外部元件的需求。
    - 图像质量优异:采用4H梳状滤波器和CTI技术,显著提升图像质量。
    - 多功能接口:支持多种音频接口(如I2S/DSP)和视频输出格式,增强了系统的灵活性。
    - 低功耗:典型功耗仅为431.88mW,非常适合便携式和低功耗设备。
    - 稳定性好:支持标准的ITUR-BT.656格式输出,确保图像传输稳定可靠。

    应用案例和使用建议


    应用案例:TW2867C广泛应用于各类视频监控系统和安防摄像头中。例如,在智能城市项目中,TW2867C可用于多摄像头系统,实时传输高清视频数据。
    使用建议:
    1. 电源管理:为了降低功耗并保持系统的稳定性,建议使用高效的电源管理电路。
    2. 散热设计:在长时间工作时,应考虑增加散热片以保证芯片温度稳定。
    3. 软件配置:合理配置各种控制寄存器(如亮度、对比度、锐度等),以获得最佳图像效果。

    兼容性和支持


    TW2867C与多种标准视频和音频接口兼容,包括I2S和DSP接口,适用于多种安防设备。Intersil公司提供了详尽的技术支持文档和应用指南,用户可以访问官方网站获取更多资源和技术支持。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 视频图像出现噪点 | 调整AGC增益和CLAMP水平,检查电源电压是否稳定 |
    | 音频输入信号失真 | 检查音频接口连接是否正常,调整DAC设置 |
    | 图像传输不稳定 | 确认传输线缆质量,检查电源是否稳定 |

    总结和推荐


    TW2867C凭借其高性能、低功耗和多功能接口等特点,是安防视频监控领域的理想选择。它不仅在图像质量上表现出色,还具备出色的兼容性和易用性。无论是用于高端的视频监控系统还是便携式安防设备,TW2867C都将是您项目的不二之选。强烈推荐在需要高性能视频和音频处理的应用中使用这款产品。

TW2867-QLA2-CR参数

参数
安装方式 贴片安装
零件状态 停产
包装方式 托盘

TW2867-QLA2-CR厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

TW2867-QLA2-CR数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 音频接口芯片 RENESAS ELECTRONICS TW2867-QLA2-CR TW2867-QLA2-CR数据手册

TW2867-QLA2-CR封装设计

查看详情并下载
Symbol
Footprint
3D Model
