2SC4227-T1-A

产品分类: 三极管(BJT)
产品描述: NPN 10V 65mA SOT-323 贴片安装
供应商型号: CY-2SC4227-T1-A
供应商: Avnet
标准整包数: 1

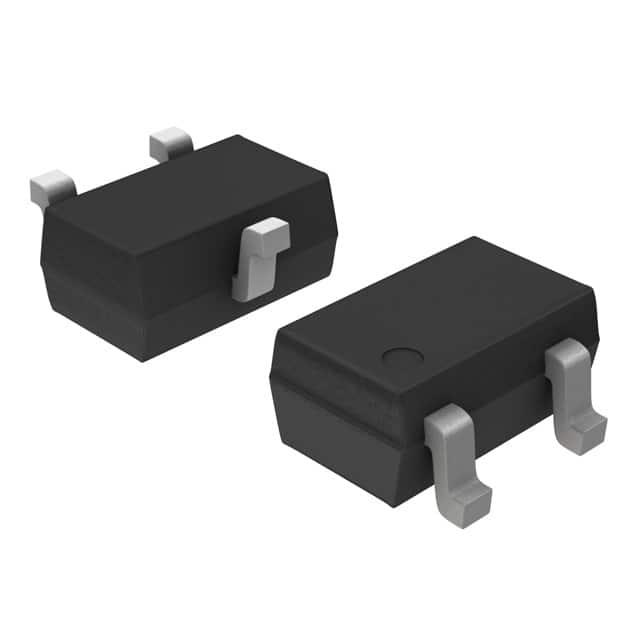

RENESAS ELECTRONICS 三极管(BJT) 2SC4227-T1-A

2SC4227-T1-A概述


    产品简介


    2SC4227 是一种NPN型硅射频晶体管,专为甚高频(VHF)和超高频(UHF)低噪声放大而设计。这款晶体管因其3针超迷你封装,特别适用于高密度表面贴装组装。它不仅具备卓越的低噪声特性和高增益,还能够适应广泛的频率范围,使其在通信设备、音频和视频设备以及医疗仪器等领域有广泛应用。

    技术参数


    绝对最大额定值
    - 集电极到基极电压 (VCBO): 20 V
    - 集电极到发射极电压 (VCEO): 10 V
    - 发射极到基极电压 (VEBO): 1.5 V
    - 集电极电流 (IC): 65 mA
    - 总功率耗散 (Ptot): 150 mW
    - 结温 (Tj): 150°C
    - 存储温度 (Tstg): -65°C 到 +150°C
    电气特性
    - 直流特性
    - 集电极截止电流 (ICBO): 0.8 µA @ VCB = 10 V, IE = 0 mA
    - 发射极截止电流 (IEBO): 0.8 µA @ VEB = 1 V, IC = 0 mA
    - 直流电流增益 (hFE): 40 - 240 @ VCE = 3 V, IC = 7 mA
    - 射频特性
    - 增益带宽积 (fT): 4.5 - 7.0 GHz @ VCE = 3 V, IC = 7 mA
    - 插入功率增益 (|S21e|^2): 10 - 12 dB @ VCE = 3 V, IC = 7 mA, f = 1 GHz
    - 噪声系数 (NF): 1.4 - 2.7 dB @ VCE = 3 V, IC = 7 mA, f = 1 GHz
    - 反向转移电容 (Cre): 0.45 - 0.9 pF @ VCB = 3 V, IE = 0 mA, f = 1 MHz

    产品特点和优势


    2SC4227 的关键优势包括:
    - 低噪声:在 VCE = 3 V, IC = 7 mA, f = 1 GHz 下噪声系数为 1.4 dB
    - 高增益:在相同条件下插入功率增益为 12 dB
    - 3针超迷你封装,适合高密度表面贴装
    这些特点使 2SC4227 在通信系统和高频电路中表现优异,能够提供出色的信号处理能力。

    应用案例和使用建议


    应用案例
    2SC4227 常用于以下场合:
    - VHF/UHF 频段的低噪声放大器
    - 无线通信设备
    - 医疗仪器和音频/视频设备
    使用建议
    为了获得最佳性能,建议:
    - 确保安装和接线时注意静电防护。
    - 在高频应用中,使用适当的设计措施来优化噪声性能。
    - 确认电路的工作条件在推荐范围内。

    兼容性和支持


    2SC4227 的 3针超迷你封装使其容易集成到多种 PCB 设计中。制造商 Renesas Electronics 提供了详尽的技术支持,包括在线文档、S 参数数据下载等。如有进一步技术咨询需求,可通过当地销售办公室联系 Renesas Electronics。

    常见问题与解决方案


    问题一:如何处理静电敏感性?
    解决方案:在处理和安装过程中务必佩戴防静电手环,并确保工作台和工具也具有良好的接地措施。
    问题二:如何确认增益和噪声系数符合要求?
    解决方案:通过使用网络分析仪或其他射频测试设备测量并记录器件的实际参数。

    总结和推荐


    2SC4227 是一款高性能的NPN型硅射频晶体管,适用于高频低噪声放大应用。它的低噪声特性、高增益及3针超迷你封装使其成为许多高频应用的理想选择。鉴于其优良的电气性能和广泛应用范围,强烈推荐使用 2SC4227 在相关领域中进行设计。

2SC4227-T1-A参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 -
VCEO-集电极-发射极最大电压 10V
集电极截止电流 -
VCBO-最大集电极基极电压 -
最大功率耗散 -
配置 -
VEBO-最大发射极基极电压 -
最大集电极发射极饱和电压 -
集电极电流 65mA
晶体管类型 NPN
通用封装 SOT-323
安装方式 贴片安装
零件状态 停产
包装方式 散装

2SC4227-T1-A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

2SC4227-T1-A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 三极管(BJT) RENESAS ELECTRONICS 2SC4227-T1-A 2SC4227-T1-A数据手册

2SC4227-T1-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ $ 0.2868 ¥ 2.4681
500+ $ 0.2841 ¥ 2.4457
1000+ $ 0.2762 ¥ 2.3335
5000+ $ 0.2762 ¥ 2.3335
库存: 91906
起订量: 406 增量: 1
交货地:
最小起订量为:300
合计: ¥ 740.43
