QS3384QG8

产品描述: 瑞萨电子 CBT系列 总线开关, 12 x 1:1配置, 4元件, 24输入, 24输出
供应商型号: 2494416
供应商: 海外现货
标准整包数: 10

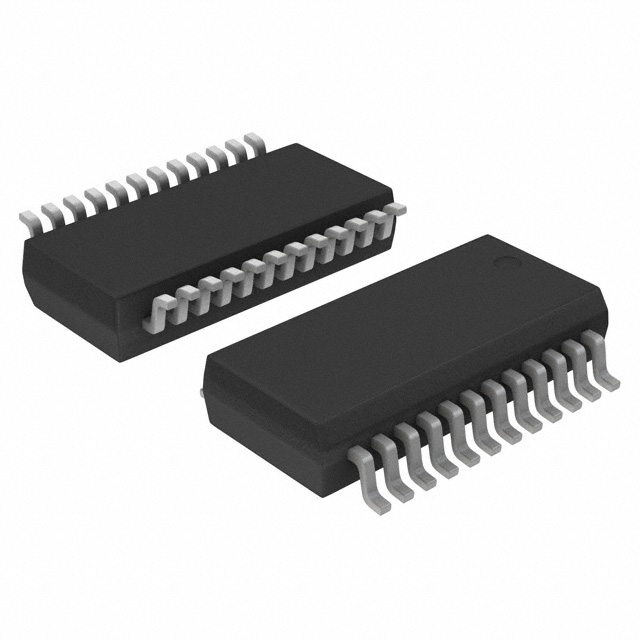

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3384QG8

QS3384QG8概述


    产品简介


    IDTQS3384 高速CMOS 10位总线开关(工业温度范围)
    IDTQS3384是一款高性能的高速CMOS 10位总线开关,适用于需要快速切换和低延迟的应用场合。该产品的主要功能是实现两个数据总线之间的无缝连接,并且具备多种保护特性。IDTQS3384广泛应用于计算机、通信设备、消费电子等领域,特别适合于电压转换、电源管理、总线隔离等场景。

    技术参数


    | 参数 | 描述 | 最大值 | 单位 |

    | VTERM(2) | 供电电压至接地 | -0.5 ~ +7 | V |
    | VTERM(3) | 直流开关电压 | VS -0.5 ~ +7 | V |
    | VTERM(3) | 直流输入电压 | VIN -0.5 ~ +7 | V |
    | VAC | 交流输入电压(脉冲宽度≤20ns) | -3 | V |
    | IOUT | 直流输出电流 | 120 | mA |
    | PMAX | 最大功率耗散(TA = 85°C) | 0.5 | W |
    | TSTG | 存储温度 | -65 ~ +150 | °C |

    产品特点和优势


    - 高集成度:IDTQS3384包含十个高速CMOS开关,每个开关都可以独立控制,无需增加延迟。
    - 低导通电阻:在5V供电条件下,其典型导通电阻仅为5欧姆,有效降低信号损耗。
    - 零传播延迟:无接地弹跳现象,确保信号完整性。
    - 双向开关:能够同时支持输入和输出,增强系统灵活性。
    - 宽温范围:可在-40°C到+85°C的工业温度范围内稳定工作。

    应用案例和使用建议


    应用案例
    - 热插拔:IDTQS3384可以用于计算机或其他电子设备的热插拔场景,允许在不断电的情况下更换部件。
    - 电压转换:支持5V到3.3V的电压转换,适用于不同电压标准的电路连接。
    - 总线隔离:通过隔离两段总线,减少干扰,提高信号传输质量。
    使用建议
    - 正确的布线:为避免信号干扰,建议使用短而直接的信号路径。
    - 合理分配电源:确保每组电源和地线之间有足够的旁路电容,以提供稳定的电源供给。

    兼容性和支持


    IDTQS3384兼容多种封装形式,如QSOP和TSSOP,便于灵活安装。供应商提供详尽的技术支持,包括数据手册和应用指南。用户可以通过电话或电子邮件联系技术支持,获得更专业的帮助。

    常见问题与解决方案


    1. 问题:在热插拔过程中出现数据丢失。
    解决方法:检查供电是否稳定,并适当增加旁路电容。

    2. 问题:信号延迟过高。
    解决方法:确认信号路径长度,并调整布线设计以减少延迟。

    3. 问题:无法正常切换。
    解决方法:检查控制信号是否正确,重新确认开关配置。

    总结和推荐


    IDTQS3384是一款高性能的高速CMOS 10位总线开关,具有低导通电阻、零传播延迟和宽温度范围的特点,非常适合需要高速数据传输和电源管理的应用。经过测试验证,该产品在实际应用中表现出色,可靠性高,推荐给需要高性能总线开关的用户。

QS3384QG8参数

参数
低电平输出电流 -
传播延迟时间 0.25ns
输出数量 10
最小工作供电电压 4.75V
电路数量 2
输入数量 10
高电平输出电流 -
供电类型 单相
最大工作供电电压 5.25V
长*宽*高 8.7mm*3.8mm*1.47mm
通用封装 QSOP-24
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QS3384QG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3384QG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3384QG8 QS3384QG8数据手册

QS3384QG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
