QS3253S1G8

产品描述: 总线开关, 2 x 4:1配置, 20元件, 8输入, 1输出
供应商型号: 2638028
供应商: 海外现货
标准整包数: 10

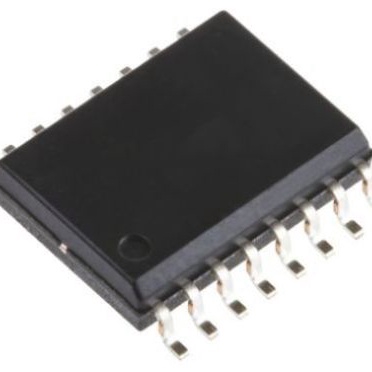

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3253S1G8

QS3253S1G8概述


    产品简介


    IDTQS3253:高速CMOS快速切换双4:1多路复用器/解复用器
    IDTQS3253是一款由Integrated Device Technology, Inc.设计的高性能电子元器件。该器件采用了增强型N沟道FET技术,支持5V到3.3V的电压转换。其主要应用于逻辑替换、视频/音频/图形信号的开关与多路复用、热插拔及电源节能等领域。此外,它还提供了三态输出功能,保证了良好的兼容性,可以与市面上多种标准逻辑芯片如74F253、74FCT253等实现针脚兼容。

    技术参数


    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供电电压 | -0.5 | 5 | 7 | V |
    | 输入电压 | -0.5 | 5 | 7 | V |
    | 输出电流 | - | - | 120 | mA |
    | 最大功耗 | - | - | 0.5 | W |
    | 存储温度范围 | -65 | - | 150 | °C |
    | 数据传播延迟 | - | - | 0.25 | ns |
    | 输入泄漏电流 | - | - | ±1 | μA |
    | 开关导通电阻 | - | 5 | 7 | Ω |

    产品特点和优势


    1. 高集成度:内置零传播延迟与零接地弹跳,显著提高了信号处理速度。
    2. 兼容性:与74F253、74FCT253等常用逻辑芯片兼容,便于替代现有设计方案。
    3. 低功耗:出色的电源管理能力,能够有效降低整体系统功耗。
    4. 多功能性:适用于多种应用场景,如逻辑替换、视频/音频/图形信号处理等。
    5. 稳定性强:工业级温度范围(-40°C至+85°C),确保了在严苛环境下的稳定运行。

    应用案例和使用建议


    应用案例
    1. 视频/音频信号处理:利用其高效的数据传输能力和低功耗特性,非常适合用于需要高速信号处理的视频/音频设备。
    2. 逻辑电路替换:由于其出色的电气特性和广泛的应用范围,可以轻松替代传统逻辑电路,在不增加复杂度的前提下提升系统性能。
    3. 电压翻译:在不同的电源电压系统之间进行信号转换时,提供可靠而稳定的电压调整。
    使用建议
    1. 热插拔应用:在进行热插拔操作时,注意保持稳定的供电状态以避免瞬时电流冲击导致器件损坏。
    2. 信号完整性优化:当处理高速信号时,适当增加负载电容以减少反射和提高信号完整性。
    3. 功耗控制:对于电池供电的应用场合,建议定期监测并调整电源电压,确保功耗在安全范围内。

    兼容性和支持


    - 兼容性:IDTQS3253具有良好的兼容性,可与多种标准逻辑芯片和电路板设计无缝对接。
    - 技术支持:制造商提供全面的技术支持,包括在线文档、电话咨询和技术论坛服务,帮助用户解决在使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 开关导通电阻过高 | 检查电源电压是否处于正常范围(5V±5%),确保输入控制信号正确无误。 |
    | 数据传播延迟时间过长 | 调整负载电容大小,以优化信号路径的RC时间常数。 |
    | 瞬时电流过大 | 使用专用稳压模块维持供电电压稳定,避免因瞬间波动影响正常工作。 |

    总结和推荐


    综上所述,IDTQS3253是一款专为高速信号处理设计的高性能多路复用器/解复用器,具备低功耗、宽温范围及优异的兼容性等显著优势。无论是作为逻辑替换、视频/音频信号处理还是电源管理组件,其都能表现出色。鉴于此,我们强烈推荐将其应用于各类需要高效能、稳定可靠的电子系统设计之中。

QS3253S1G8参数

参数
输入数量 4
供电类型 单相
输出数量 1
低电平输出电流 -
最小工作供电电压 4.75V
电路数量 1
高电平输出电流 -
传播延迟时间 0.25ns
最大工作供电电压 5.25V
长*宽*高 9.9mm*3.9mm*1.5mm
通用封装 SOIC-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QS3253S1G8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3253S1G8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3253S1G8 QS3253S1G8数据手册

QS3253S1G8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 6.5893
50+ ¥ 4.908
100+ ¥ 4.3284
250+ ¥ 3.6019
1000+ ¥ 2.8817
库存: 2308
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 65.89
直接购买
加入购物车
