QS34XVH2245Q3G

产品描述: 1.35ns 单相 32 32 4 2.3V 3.6V QVSOP-80 贴片安装 20.5mm*3.81mm*1.6mm
供应商型号: Q-QS34XVH2245Q3G
供应商: 期货订购
标准整包数: 1

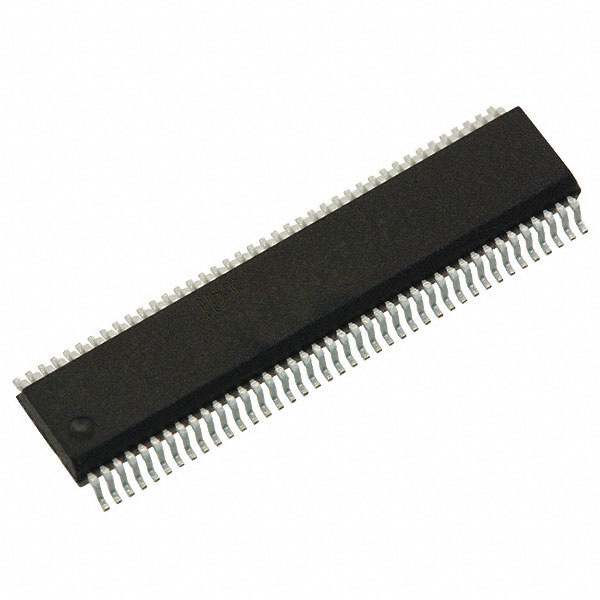

RENESAS ELECTRONICS 模拟开关/多路复用器 QS34XVH2245Q3G

QS34XVH2245Q3G概述

    IDTQS34XVH2245 32-Bit High Bandwidth Bus Switch 技术手册

    1. 产品简介


    IDTQS34XVH2245 是一款由Integrated Device Technology, Inc.(IDT)设计的高带宽32位总线开关,专为工业级温度范围(-40°C至+85°C)内的高性能通信应用而设计。该器件具备低延迟和低噪声特性,特别适合用于热插拔、低失真模拟开关、替换机械继电器等领域。

    2. 技术参数


    - 工作电压范围:2.3V 至 3.6V
    - I/O端口耐压:高达5V
    - 开关电阻(RON):最大25Ω
    - 传播延迟:典型值1.35ns
    - 关断阻抗:高阻抗
    - 存储温度范围:-65°C 至 +150°C
    - 最大输出电流:120mA
    - 控制输入电容:3-5pF(控制输入)
    - 开关通道电容:4-6pF(关闭状态)
    - 开关通道电容:8-12pF(开启状态)

    3. 产品特点和优势


    IDTQS34XVH2245 的关键优势在于其高带宽和低延迟特性。以下是它的主要特点:
    - 双向数据流:无延迟和地弹干扰,适用于需要高速数据传输的应用。
    - 高带宽:适合高性能通信系统。
    - 高关断阻抗:确保在关闭状态下不影响电路性能。
    - 宽温度范围:可在严苛环境中稳定工作。
    - 过压保护:提供防止过压损坏的安全保障。

    4. 应用案例和使用建议


    应用案例:
    - 热插拔:用于计算机、服务器和其他热插拔应用。
    - 模拟信号切换:用于需要低失真的场合。
    - 替换机械继电器:在对机械可靠性要求高的系统中替代机械继电器。
    使用建议:
    - 在使用过程中,要确保工作电压在规定范围内,以避免损坏器件。
    - 在高温环境下使用时,需考虑散热措施,保证器件的正常运行。
    - 可以通过选择适当的负载电容来优化传播延迟。

    5. 兼容性和支持


    兼容性:
    - 电源兼容性:2.3V 至 3.6V 的工作电压范围使其具有广泛的兼容性。
    - 控制输入:LVTTL 兼容的控制输入接口便于集成到现有的系统中。
    支持:
    - 技术支持:可通过 IDT 官方网站或技术支持热线获取详细的技术支持和服务。

    6. 常见问题与解决方案


    - Q: 设备启动时出现异常信号?
    - A: 检查电源电压是否符合规定范围,确保所有连接正确无误。

    - Q: 数据传输不稳定?
    - A: 检查系统负载电容是否合理,尝试调整负载电容以优化传输稳定性。

    7. 总结和推荐


    总结:
    - 主要优点:高带宽、低延迟、宽温度范围和高关断阻抗,使得该器件非常适合高性能通信应用。
    - 适用领域:适用于需要高速数据传输且对温度要求较高的系统。
    推荐:
    鉴于其卓越的性能和广泛的应用领域,强烈推荐将 IDTQS34XVH2245 用于需要高性能和可靠性的通信系统中。

QS34XVH2245Q3G参数

参数
低电平输出电流 -
输入数量 32
传播延迟时间 1.35ns
最小工作供电电压 2.3V
高电平输出电流 -
输出数量 32
最大工作供电电压 3.6V
供电类型 单相
电路数量 4
长*宽*高 20.5mm*3.81mm*1.6mm
通用封装 QVSOP-80
安装方式 贴片安装
应用等级 工业级
零件状态 停产
包装方式 管装

QS34XVH2245Q3G厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS34XVH2245Q3G数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS34XVH2245Q3G QS34XVH2245Q3G数据手册

QS34XVH2245Q3G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
45+ $ 3.1615 ¥ 26.7778
库存: 5
起订量: 161 增量: 0
交货地:
最小起订量为:45
合计: ¥ 0
