74CBTLV3257PGG8

产品描述: Renesas Electronics 多路器开关芯片, TSSOP封装, 16引脚
供应商型号: 3263008
供应商: 海外现货
标准整包数: 1

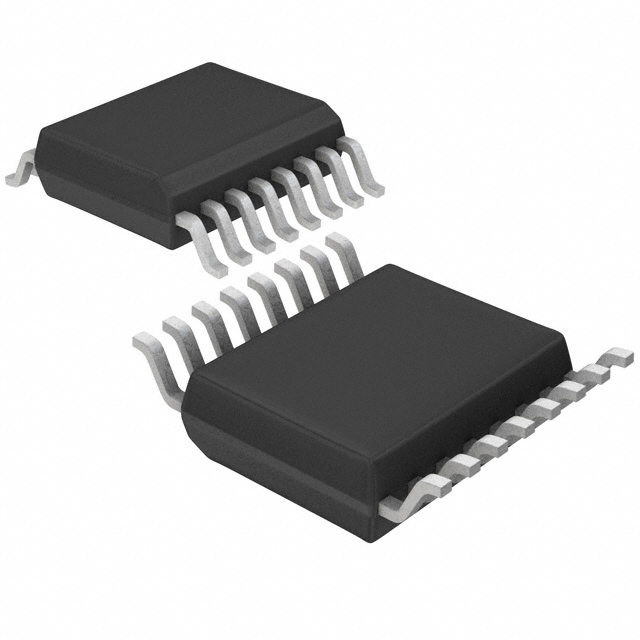

RENESAS ELECTRONICS 模拟开关/多路复用器 74CBTLV3257PGG8

74CBTLV3257PGG8概述


    产品简介


    74CBTLV3257是一款低压四通道2:1多路复用器/解复用器(MUX/DEMUX)总线开关。该器件的主要功能是在两个端口之间提供双向开关连接,以实现高数据传输速度下的信号切换、复用及隔离功能。该产品适用于工业级温度范围,广泛应用于3.3V高速总线切换、多路复用及总线隔离等领域。

    技术参数


    - 电源电压:2.3V 至 3.6V
    - 控制输入电压:高电平(VIH) - 在VCC=2.3V至2.7V时为1.7V;在VCC=2.7V至3.6V时为2V
    - 低电平控制输入电压:低电平(VIL) - 在VCC=2.3V至2.7V时为0.7V;在VCC=2.7V至3.6V时为0.8V
    - 工作环境温度:-40°C 至 85°C
    - 输出使能(OE)输入:当OE输入为低电平时,复用器/解复用器被使能。
    - 连续通道电流:128mA
    - 传播延迟时间(tPD):最大值为0.25ns
    - 开关电阻(RON):在VCC=3V时典型值为27Ω
    - 存储温度范围:-65°C 至 +150°C

    产品特点和优势


    - 双方向开关连接:具备5Ω的双向开关连接能力,保证信号在两个端口间的流畅传输。
    - 超低导通电阻:导通电阻低至27Ω,有效减少信号传输过程中的延时和损耗。
    - 高可靠性:具有过压保护功能,耐受电压高达3.6V,且其抗ESD能力超过2000V。
    - 易于操作:控制逻辑简单,使能和禁用时间短,适合多种应用场合。

    应用案例和使用建议


    应用案例:
    - 3.3V 高速总线切换:74CBTLV3257可以用于高速总线切换场景,例如在微处理器系统中作为信号切换和总线隔离的组件。
    - 信号复用与解复用:在需要对多个信号进行复用和解复用的应用中,该器件能够高效地完成信号处理任务。
    使用建议:
    - 确保未使用的控制输入通过上拉或下拉电阻连接到VCC或GND,以保证设备正常运行。
    - 当设备处于上电或断电状态时,应通过拉高OE引脚来确保高阻态。

    兼容性和支持


    - 封装类型:TSSOP和QSOP两种封装,分别为PGG16和PCG16类型。
    - 制造商支持:IDT公司提供技术支持和售后服务,可通过电话或电子邮件联系。

    常见问题与解决方案


    1. 问题:如何确保OE输入为低电平时开启通道?
    解答:将OE引脚通过一个合适的上拉电阻连接到VCC。
    2. 问题:在断电状态下如何确保高阻态?
    解答:将OE引脚连接到VCC并通过一个拉高电阻确保高电平,以保持高阻态。

    总结和推荐


    74CBTLV3257是一款优秀的低压四通道2:1 MUX/DEMUX总线开关,它具有较高的可靠性和出色的电气性能。尤其适合在工业环境中使用,且易于集成到现有系统中。总体而言,我们强烈推荐使用此产品以满足各种高性能总线切换和信号复用需求。

74CBTLV3257PGG8参数

参数
最小工作供电电压 2.3V
传播延迟时间 0.25ns
高电平输出电流 -
最大工作供电电压 3.6V
电路数量 4
输入数量 8
供电类型 单相
输出数量 4
低电平输出电流 -
长*宽*高 5mm*4.4mm*1mm
通用封装 TSSOP-16
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

74CBTLV3257PGG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

74CBTLV3257PGG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS 74CBTLV3257PGG8 74CBTLV3257PGG8数据手册

74CBTLV3257PGG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 8.229
10+ ¥ 6.2341
50+ ¥ 6.2341
100+ ¥ 5.5857
250+ ¥ 5.5857
500+ ¥ 5.486
1000+ ¥ 5.3862
2500+ ¥ 5.3862
库存: 1976
起订量: 7 增量: 0
交货地:
最小起订量为:1
合计: ¥ 8.22
直接购买
加入购物车
