QS3390QG8

产品描述: Renesas Electronics 多路复用器, 多路复用器
供应商型号: 3263044
供应商: element14
标准整包数: 1

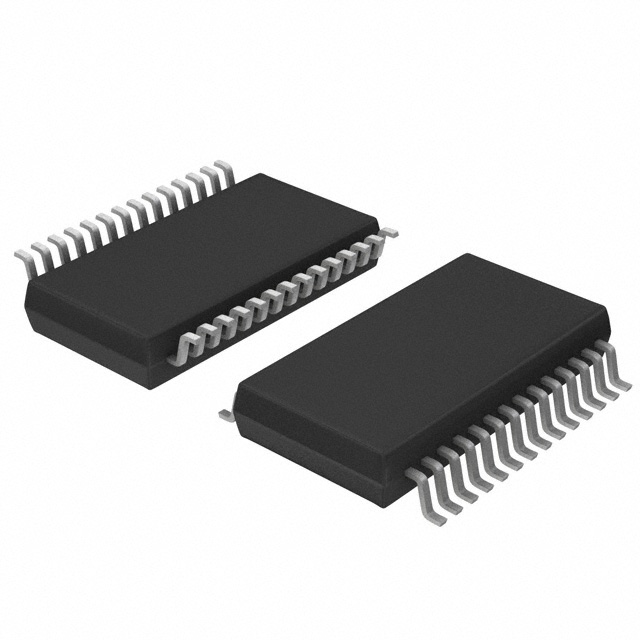

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3390QG8

QS3390QG8概述

    高速CMOS快速开关16:8多路复用器——IDTQS3390

    产品简介


    IDTQS3390 是一款高性能的高速 CMOS 快速开关 16:8 多路复用器,由 Integrated Device Technology, Inc. 生产。此芯片专为工业温度范围(-40°C 至 +85°C)设计,广泛应用于视频、音频、图形信号切换及电压转换等领域。其卓越的低导通电阻(5Ω)和零传播延迟的特点,使其成为复杂电路设计的理想选择。

    技术参数


    以下为 IDTQS3390 的关键技术和电气特性:
    | 参数名称 | 最小值 (Typ.) | 最大值 | 单位 |
    ||
    | 供电电压 (VTERM(2)) | -0.5 | +7 | V |
    | 输入电压 (VTERM(3)) | -0.5 | +7 | V |
    | 输出电流 (IOUT) 120 | mA |
    | 最大功耗 (PMAX) 0.5 | W |
    | 存储温度范围 (TSTG) | -65 | +150 | °C |
    | 开关特性 |
    | 导通电阻 (RON) 5~7 | Ω |
    | 数据传播延迟 (tPLH/tPHL) 0.25 | ns |
    此外,这款多路复用器还支持以下性能指标:
    - 五组双向开关,用于连接输入与输出;
    - 零传播延迟和无接地反弹现象;
    - 支持直接双向连接以实现多路复用和解复用功能;
    - 完整的控制输入(AEN/BEN/A0-A7/B0-B7),支持多种逻辑状态组合。

    产品特点和优势


    IDTQS3390 在设计上采用了先进的 CMOS 工艺技术,具有以下显著特点:
    1. 高可靠性:经过工业温度范围验证,适应严苛的工作环境;
    2. 低延迟性能:零传播延迟使其适用于对时序要求严格的场合;
    3. 高效能开关:每个通道的导通电阻仅为 5 欧姆,支持高性能信号传输;
    4. 集成度高:集成了 16:8 的多路复用功能,大幅简化电路设计。
    这些特性使 IDTQS3390 成为视频处理、音频处理和通信系统中理想的解决方案,特别适合热插拔和电压电平转换应用。

    应用案例和使用建议


    IDTQS3390 广泛应用于以下场景:
    1. 视频信号切换:支持高达 16 路输入和 8 路输出的切换,非常适合多显示器切换场景;
    2. 音频信号处理:低延迟和低噪声特性保证音质完整;
    3. 电压电平转换:实现 5V 到 3.3V 之间的无缝转换。
    建议在使用时注意以下几点:
    - 确保电源电压稳定,避免超出绝对最大额定值;
    - 对于高速信号切换,需合理匹配负载电容和外部电路;
    - 定期检查系统接地以减少噪声干扰。

    兼容性和支持


    IDTQS3390 支持直接与多数通用数字逻辑芯片配合使用,兼容主流的 5V 和 3.3V 电压标准。Integrated Device Technology 提供全方位的技术支持,包括详细的用户手册和设计指南。

    常见问题与解决方案


    以下是常见的使用问题及其解决方案:
    1. 问:IDTQS3390 在高频下运行是否会发热?
    答: 由于其功耗较低,通常不会出现明显发热问题,但建议外接散热片以提高长期稳定性。
    2. 问:控制引脚输入电压需满足什么条件?
    答: 控制引脚的输入高电平 VIH ≥ 2V,输入低电平 VIL ≤ 0.8V。
    3. 问:如何解决多路复用时的信号干扰?
    答: 使用屏蔽电缆并确保所有接地点的统一性可有效降低干扰。

    总结和推荐


    IDTQS3390 是一款技术先进且应用广泛的高速 CMOS 快速开关 16:8 多路复用器。凭借其出色的性能和强大的兼容性,该芯片在视频、音频、图形信号处理及电压电平转换领域展现出极高的市场竞争力。综合评估后,我们强烈推荐此产品用于需要高性能、高可靠性的应用场景。
    联系 IDT 获取更多信息和支持:
    Corporate Headquarters for Sales: 6024 Silver Creek Valley Road, San Jose, CA 95138
    Phone: 800-345-7015 or 408-284-8200
    Email: logichelp@idt.com
    Website: www.idt.com

QS3390QG8参数

参数
最小工作供电电压 4.75V
最大工作供电电压 5.25V
低电平输出电流 -
输入数量 16
电路数量 1
供电类型 单相
高电平输出电流 -
传播延迟时间 0.25ns
输出数量 8
长*宽*高 9.9mm*3.8mm*1.47mm
通用封装 QSOP-28
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QS3390QG8厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3390QG8数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3390QG8 QS3390QG8数据手册

QS3390QG8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7.2
500+ ¥ 7
1000+ ¥ 5.78
2500+ ¥ 5.64
库存: 1920
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 7.2
