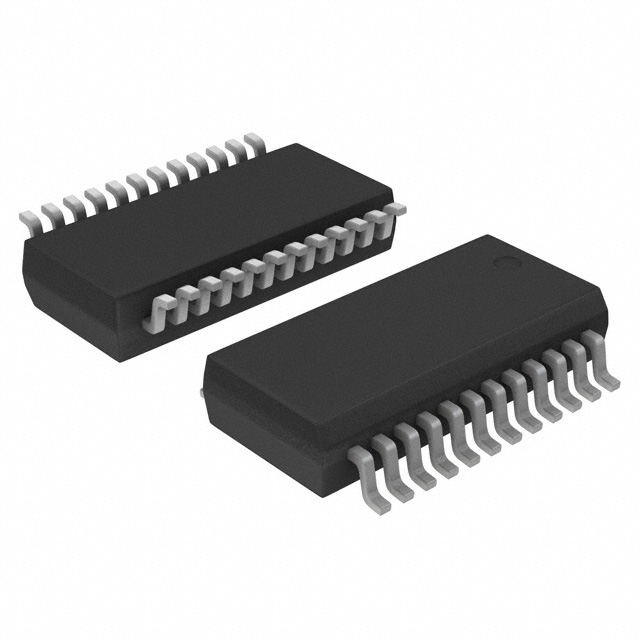

QS3VH384QG

产品描述: 0.2ns 单相 1 2.3V 3.6V QSOP-24 贴片安装 8.7mm*3.8mm*1.47mm
供应商型号: 800-1770-5-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS 模拟开关/多路复用器 QS3VH384QG

QS3VH384QG概述

    高品质电子元器件技术手册:IDTQS3VH384

    产品简介


    IDTQS3VH384 是一款2.5V/3.3V 10位高带宽总线开关(Bus Switch),由Integrated Device Technology, Inc.生产。该产品具备非常低的导通电阻,适用于热插拔、以太网交换机、低失真模拟开关、替代机械继电器等多种应用场景。它的特点是能够在工业温度范围内(-40°C到+85°C)提供可靠性能,广泛应用于通信系统、网络交换和信号处理等领域。

    技术参数


    | 参数 | 典型值 | 最大值 | 单位 |
    ||
    | 供应电压 (VCC) | 2.3 | 3.6 | V |
    | 导通电阻 (RON) | 4 | 9 | Ω |
    | 额定输出电流 (IOUT) | - | 120 | mA |
    | 工作频率 (fxOE) | - | 20 | MHz |
    | 传播延迟 (tPLH, tPHL) | - | 0.2 | ns |
    | 输入电容 (CIN, CI/O) | 3 | 12 | pF |

    产品特点和优势


    1. 低导通电阻:导通电阻低至4Ω,确保信号传输效率高。
    2. 高带宽特性:带宽高达500MHz,适合高速数据传输。
    3. 双向数据流:无延迟的双向数据流传输,无接地反弹问题。
    4. 工业级温度范围:-40°C到+85°C,保证在恶劣环境下稳定运行。
    5. 耐高压能力:可承受最高5V的输入电压,确保信号完整性。
    6. 封装多样:提供QSOP和TSSOP两种封装形式,方便用户选择合适的安装方式。

    应用案例和使用建议


    IDTQS3VH384适用于多种应用场合,如热插拔、以太网交换机和ATM 25/155交换。例如,在一个快速以太网数据交换系统中,该产品可以实现高速信号的无延迟传输。在实际应用中,需要注意以下几点:
    1. 正确设置控制信号:根据功能表确保OE引脚正确配置,以实现预期的数据流向。
    2. 匹配负载电容:确保负载电容不超过设计规格,避免信号失真。
    3. 散热管理:在高频率应用中注意散热问题,确保设备长时间稳定运行。

    兼容性和支持


    IDTQS3VH384具有良好的兼容性,可以与多种逻辑电路接口配合使用。生产厂家提供了详尽的技术文档和支持服务,包括在线技术支持和邮件咨询(logichelp@idt.com),以及技术支持热线(800-345-7015 或 408-284-8200)。此外,还可以通过官网(www.idt.com)获取最新的产品信息和技术资料。

    常见问题与解决方案


    1. 信号延迟过长:
    - 检查控制信号配置是否正确,确保OE引脚符合规定状态。
    2. 过热问题:
    - 适当增加散热措施,如使用散热片或风扇辅助散热。
    3. 输入电压过高:
    - 确保输入电压不超出允许范围(0V到5V),防止损坏内部元件。

    总结和推荐


    IDTQS3VH384是一款优秀的高带宽总线开关产品,具备低导通电阻、高带宽和良好的温度适应性等特点,特别适合用于高速通信和数据交换系统中。综合考虑其性能参数和适用范围,强烈推荐使用该产品,尤其是在需要高效数据传输和严格温度条件下的应用场合。

QS3VH384QG参数

参数
输出数量 -
电路数量 1
低电平输出电流 -
最大工作供电电压 3.6V
输入数量 -
高电平输出电流 -
最小工作供电电压 2.3V
供电类型 单相
传播延迟时间 0.2ns
长*宽*高 8.7mm*3.8mm*1.47mm
通用封装 QSOP-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

QS3VH384QG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3VH384QG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3VH384QG QS3VH384QG数据手册

QS3VH384QG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.254 ¥ 19.0463
10+ $ 1.5638 ¥ 13.2144
55+ $ 1.3298 ¥ 11.2366
库存: 59
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.04
直接购买
加入购物车
