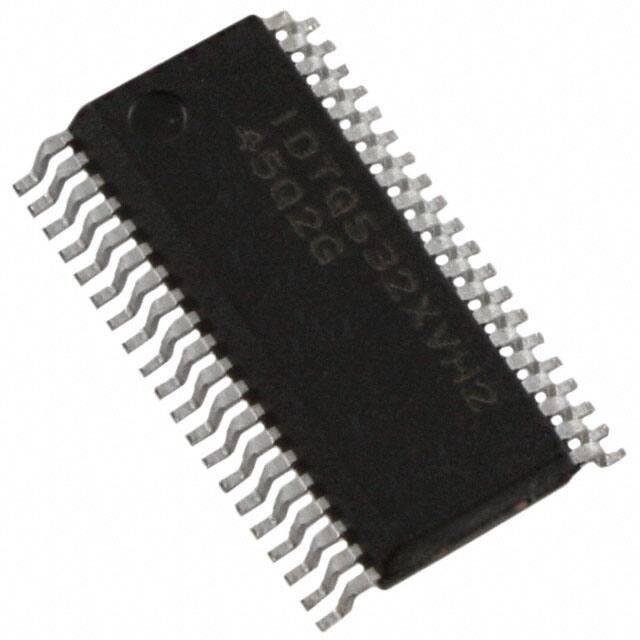

QS32XVH245Q2G

产品描述: 0.2ns 单相 16 16 2 2.3V 3.6V QVSOP-40 贴片安装 9.9mm*3.81mm*1.6mm
供应商型号: 2828545
供应商: element14
标准整包数: 1
RENESAS ELECTRONICS 模拟开关/多路复用器 QS32XVH245Q2G

QS32XVH245Q2G概述

    # IDTQS32XVH245 2.5V / 3.3V 16-Bit High Bandwidth Bus Switch

    1. 产品简介


    IDTQS32XVH245 是一款高性能的16位高带宽总线开关,由Integrated Device Technology, Inc.(IDT)设计制造。它适用于工业温度范围(-40°C 至 +85°C),主要用于需要快速信号切换和低延迟的应用场景。这款芯片特别适合于高速数据传输,如以太网交换、通信系统及模拟信号切换等领域。其核心特点在于极低的导通电阻(RON)、超短传播延迟以及过电压保护能力,使其成为高性能通讯设备的理想选择。
    主要功能:
    - 支持双向数据流,无额外延迟或地反弹现象。
    - 允许信号幅度高达5V,提供卓越的灵活性。
    - 在关断状态下,输出引脚具有非常高的阻抗特性。
    应用领域:
    - 热插拔操作(Hot-Swapping)
    - 快速以太网数据交换(10/100 Base-T, Ethernet LAN Switch)
    - ATM 25/155 Mbps 网络切换
    - 模拟信号的低失真切换

    2. 技术参数


    以下是根据技术手册整理的关键技术指标:
    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 供应电压 (VCC) | 2.3 | 3.3 | 3.6 | Volts |
    | 输入/输出电容 (CI/O) | 4 | 8 | 12 | pF |
    | 最大导通电阻 (RON) | 4 | 6 | 9 | Ohms |
    | 动态功耗电流 (ICCD) | - | 4~10 | 12 | mA |
    | 存储温度范围 | -65 150 | °C |
    | 开关切换频率 | - 20 | MHz |

    3. 产品特点和优势


    IDTQS32XVH245 的主要特点和优势如下:
    - 高速切换:具备极低的传播延迟(<250 ps),适合高速通信场景。
    - 高可靠性:即使在非标准电源条件下也能稳定运行。
    - 易于集成:支持工业级温度范围,简化了系统设计。
    - 低功耗:典型静态电流仅为4mA,大幅降低了功耗需求。
    - 兼容性强:支持多种输入控制信号类型,与现有电路兼容良好。

    4. 应用案例和使用建议


    应用案例:
    1. 热插拔模块:作为关键组件用于实现设备的热插拔功能。
    2. 网络交换机:在快速以太网和ATM设备中充当核心逻辑开关。
    使用建议:
    - 在高温环境下工作时,需注意散热管理,避免因温度过高导致性能下降。
    - 针对高频切换场景,可以适当增加负载电阻以减少功率损耗。

    5. 兼容性和支持


    IDTQS32XVH245 可与其他符合LVTTL标准的集成电路无缝对接。厂商提供了详尽的技术文档和技术支持服务,包括电话支持(800-345-7015)和在线邮件咨询(logichelp@idt.com)。此外,其40针QVSOP封装便于大规模生产集成。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关响应时间过长 | 调整电源电压至标称值(2.3V~3.6V)。 |
    | 输出信号异常 | 检查外部电路连接是否正确并重新焊接。 |
    | 工作温度超出规定范围 | 更换适应更广温度范围的产品型号。 |

    7. 总结和推荐


    IDTQS32XVH245 是一款专为高速数据传输设计的16位高带宽总线开关,凭借其出色的性能表现,在通信、工业自动化等领域展现出强大的竞争力。我们强烈推荐此款产品给需要高精度、高可靠性的工程师和设计师。无论是从技术参数还是应用场景来看,IDTQS32XVH245都是一款值得信赖的选择。

QS32XVH245Q2G参数

参数
最小工作供电电压 2.3V
最大工作供电电压 3.6V
输出数量 16
低电平输出电流 -
高电平输出电流 -
传播延迟时间 0.2ns
输入数量 16
电路数量 2
供电类型 单相
长*宽*高 9.9mm*3.81mm*1.6mm
通用封装 QVSOP-40
安装方式 贴片安装
应用等级 工业级
包装方式 散装,管装

QS32XVH245Q2G厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS32XVH245Q2G数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS32XVH245Q2G QS32XVH245Q2G数据手册

QS32XVH245Q2G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.3782 ¥ 36.6456
10+ $ 3.9974 ¥ 33.4585
25+ $ 3.8667 ¥ 32.364
50+ $ 3.7346 ¥ 31.2587
100+ $ 3.6013 ¥ 30.1427
250+ $ 3.4667 ¥ 29.016
库存: 0
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
