QS3306AS1G8

产品描述: 瑞萨电子 CBT系列 总线开关, 12 x 1:1配置, 4元件, 24输入, 24输出
供应商型号: 2494414
供应商: 海外现货
标准整包数: 25

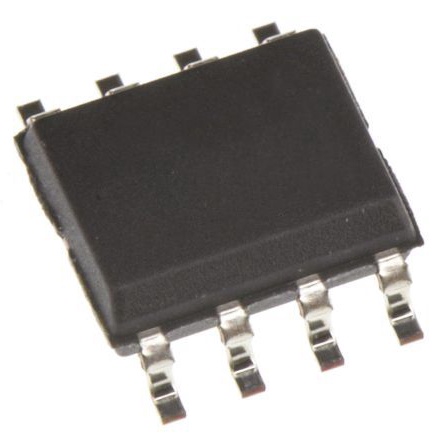

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3306AS1G8

QS3306AS1G8概述

    # 高速CMOS双总线开关——IDTQS3306A技术手册

    1. 产品简介


    IDTQS3306A 是一款由 Integrated Device Technology(IDT)推出的高速 CMOS 双总线开关芯片,广泛应用于工业级温度范围(-40°C 至 +85°C)。这款芯片的核心特性在于其高性能低电阻的开关设计,能够以极短的传播延迟(零传播延迟)实现信号和控制信号的高效切换。此外,该器件支持个别使能控制,能够为电路设计提供更灵活的功能配置,适用于多种复杂应用场景。
    主要功能:
    - 实现输入到输出的高效信号传递。
    - 提供极低的导通电阻(典型值 3Ω),确保高效的信号传输。
    - 支持信号抑制、空白化、电压翻译等功能。
    - 具有非常低的接地反弹噪声,无额外的传播延迟。
    应用领域:
    - 热插拔、热插入操作。
    - 电压翻译(如 5V 至 3.3V 转换)。
    - 时钟门控。
    - 总线隔离。
    - 模拟信号开关(如视频信号处理)。
    - 功耗优化和电容减少。

    2. 技术参数


    | 参数 | 测试条件 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 电源电压 | VTERM(2) | -0.5 +7 | V |
    | 输入电压 | VIN | -0.5 +7 | V |
    | 输出电流 | IOUT 120 | mA |
    | 开关导通电阻 | RON 3 | 7 | Ω |
    | 存储温度范围 | TSTG | -65 +150 | °C |

    3. 产品特点和优势


    IDTQS3306A 的核心优势体现在以下几个方面:
    1. 增强型 N 沟道 FET:具有无固有二极管至 Vcc 的结构,保证开关切换过程的可靠性。
    2. 低导通电阻:典型值仅为 3Ω,显著降低功耗。
    3. 零传播延迟:信号切换快速且无额外延迟,非常适合高频应用。
    4. 快开关速度:快速开闭时间,支持高频率信号切换需求。
    5. 保护电路:所有开关及控制输入均配备反向电压钳位二极管,进一步提升系统安全性。
    6. 封装多样:提供 SOIC 封装形式,适合多种集成设计方案。

    4. 应用案例和使用建议


    应用案例:
    - 热插拔支持:在需要热插拔功能的应用中,例如服务器、通信设备中,可以利用此开关实现可靠信号切换。
    - 模拟信号切换:视频信号处理、音频信号处理等需要低失真、低噪声的场合。
    - 电压转换:适用于多电压平台系统(如 5V 和 3.3V 的信号共存)。
    使用建议:
    - 在连接多个设备时,确保使能信号的正确控制,避免同时接通可能引起信号干扰。
    - 在高频信号切换时,优先选择低阻抗工作状态以提升信号完整性。

    5. 兼容性和支持


    IDTQS3306A 与大多数主流电子设备具备良好的兼容性,特别适合工业级应用需求。厂商提供详细的技术文档和专业技术支持,包括在线知识库和热线电话服务,帮助用户解决使用中的问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 导通电阻过高 | 确保电源电压符合规范要求,检查引脚连接是否正确。 |
    | 开关切换延迟增加 | 检查负载电容是否超出规格,调整外围电路。 |
    | 控制信号异常 | 核对使能信号的逻辑电平是否符合要求,调整相关控制电路。 |

    7. 总结和推荐


    IDTQS3306A 是一款卓越的高速 CMOS 双总线开关芯片,具备高性能、低功耗、高可靠性等特点,在信号切换、电源管理等领域具有显著的应用价值。对于需要高效信号传输和严格性能要求的场景,此款芯片是理想的选择。我们强烈推荐使用 IDTQS3306A 用于工业级应用场景。
    通过结合其优异的性能、广泛的兼容性和详尽的技术支持,这款芯片无疑将在未来的工业电子领域发挥重要作用。

QS3306AS1G8参数

参数
供电类型 单相
最大工作供电电压 5.25V
最小工作供电电压 4.75V
输入数量 24
传播延迟时间 0.25ns
高电平输出电流 -
低电平输出电流 -
电路数量 2
输出数量 24
长*宽*高 4.9mm*3.9mm*1.5mm
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
