QS3VH861QG

产品描述: 0.2ns 单相 10 10 1 2.3V 3.6V QSOP-24 贴片安装 8.7mm*3.8mm*1.47mm
供应商型号: 972-QS3VH861QG
供应商: Mouser
标准整包数: 1

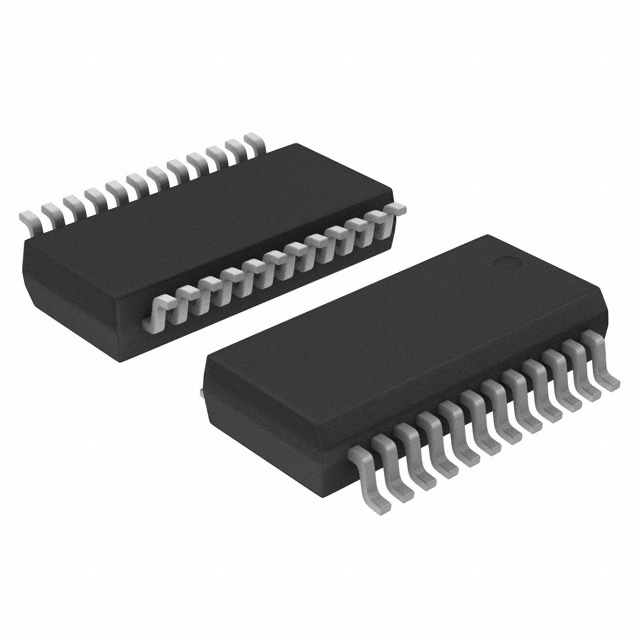

RENESAS ELECTRONICS 模拟开关/多路复用器 QS3VH861QG

QS3VH861QG概述

    IDTQS3VH861 高速总线开关技术手册

    产品简介


    IDTQS3VH861 是一款高性能的10位高速总线开关,适用于工业温度范围(-40°C 至 +85°C)。该器件由Integrated Device Technology, Inc.设计制造,采用QSOP封装。其主要功能是提供快速且低延迟的数据传输通道,适合于各种通信应用。

    技术参数


    - 工作电压: 2.3V 至 3.6V
    - 最大输入电压: 5.5V
    - 输出电流: 最大 120mA
    - 存储温度范围: -65°C 至 +150°C
    - 典型传播延迟: < 250ps
    - 关断电阻: > 5Ω
    - 开关电阻: 4Ω 典型值
    - 工作频率: 最大 20MHz
    - 输入/输出电容: 4pF 典型值
    - 控制输入: 3pF 至 5pF
    - 动态供电电流: 视切换频率而定

    产品特点和优势


    - 低传播延迟: 典型值 < 250ps,确保信号快速通过
    - 高关断电阻: 在关闭状态下阻抗大于5Ω,保证信号隔离
    - 宽电压范围: 支持2.3V至3.6V的输入电压
    - 双向数据流: 可实现0至5V范围内的数据交换
    - 过电压保护: 支持最高5.5V的输入电压
    - 低漏电流: 控制输入和数据输入的泄漏电流极低
    - 高带宽: 支持高达500MHz的带宽

    应用案例和使用建议


    IDTQS3VH861 广泛应用于高速通信系统中,例如:
    - 热插拔: 可用于支持热插拔的设备中,如网络交换机
    - 以太网交换: 适用于10/100Base-T和Ethernet LAN交换
    - ATM交换: 可用于25/155Mbps的ATM交换
    使用建议:
    - 确保电源电压在规定范围内,避免超过绝对最大额定值
    - 在电路设计中考虑信号线的长度和负载电容的影响
    - 使用适当的技术文档进行详细的测试和验证

    兼容性和支持


    IDTQS3VH861 支持与其他标准逻辑电平的器件兼容。制造商提供技术支持和文档,用户可以通过技术支持热线或电子邮件获取帮助。

    常见问题与解决方案


    - Q: 电路出现不稳定现象,应该如何解决?
    A: 检查输入电压是否在允许范围内,确认负载电容和线路长度,确保接线正确无误。
    - Q: 如何降低噪声干扰?
    A: 使用接地良好的PCB设计,减少信号线长度,增加旁路电容,尽量减小电源线与地线间的电感。

    总结和推荐


    IDTQS3VH861 是一款优秀的高速总线开关,具有极低的传播延迟、高关断电阻和宽工作电压范围等优点,非常适合用于高速通信系统中。其出色的性能和稳定性使其成为市场上同类产品的有力竞争者。建议在需要高速信号传输的应用中考虑使用这款产品。

QS3VH861QG参数

参数
供电类型 单相
最大工作供电电压 3.6V
输出数量 10
电路数量 1
最小工作供电电压 2.3V
传播延迟时间 0.2ns
输入数量 10
高电平输出电流 -
低电平输出电流 -
长*宽*高 8.7mm*3.8mm*1.47mm
通用封装 QSOP-24
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

QS3VH861QG厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

QS3VH861QG数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS 模拟开关/多路复用器 RENESAS ELECTRONICS QS3VH861QG QS3VH861QG数据手册

QS3VH861QG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.254 ¥ 19.0463
10+ $ 2.001 ¥ 16.9084
25+ $ 1.628 ¥ 13.7566
110+ $ 1.512 ¥ 12.7764
275+ $ 1.4256 ¥ 12.0463
550+ $ 1.3716 ¥ 11.59
1045+ $ 1.1448 ¥ 9.6736
2530+ $ 1.0301 ¥ 8.7039
5005+ $ 0.9975 ¥ 8.4289
库存: 1115
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 19.04
