TW8836-BB2-CR

产品分类: LIN收发器
产品描述: NTSC,PAL,SECAM TFBGA-172 贴片安装
供应商型号: FL-TW8836-BB2-CR
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS LIN收发器 TW8836-BB2-CR

TW8836-BB2-CR概述

    TW8836: 高度集成的LCD视频处理器



    产品简介




    TW8836是一款高度集成的LCD视频处理器,集成了许多创建多功能LCD显示系统所需的特征。它内置NTSC/PAL/SECAM解码器、三路高速RGB模数转换器(ADC)、LVDS和TTL数字输入接口、高质量的缩放器和去隔行器以及一个多功能的OSD,拥有高效率的MCU和LVDS/TTL输出面板接口。该芯片支持最高1080p的输入分辨率,并能驱动分辨率为1366x768的LCD面板。这些功能使其成为车载显示器和便携式显示应用的理想选择,如迷你投影仪和便携媒体播放器。


    技术参数




    - 输入:支持NTSC、PAL和SECAM格式,三通道10位ADC,自动格式检测,软件可选的复合、S-视频、模拟YPbPr或RGB输入。
    - 视频处理能力:包括任意H/V缩放、全景缩放、图像镜像、图像调整和增强、黑白色拉伸等功能。
    - 输出:支持最高1366x768分辨率的LCD面板驱动,集成LVDS和TTL面板接口。
    - 工作环境:工作温度范围通常为-40°C至+85°C,具体依赖于实际设计需求。
    - 电气特性:支持各种同步信号处理,包括水平PLL和先进的同步处理,适用于VCR播放和弱信号性能优化。


    产品特点和优势




    TW8836以其卓越的性能和多功能性在市场上脱颖而出。它的高集成度减少了外部元件的需求,降低了整体系统成本。其内置的2D组合滤波器提供了出色的视频质量,而灵活的OSD功能则允许用户进行细致的图像调整。此外,该芯片还支持多种输入格式,增加了应用的灵活性。


    应用案例和使用建议




    TW8836的主要应用包括车载显示屏、迷你投影仪及便携媒体播放器。例如,在车载显示屏的应用中,TW8836能够处理多样的视频源并提供高质量的显示效果。建议在设计过程中,考虑到TW8836的高集成度,尽量减少额外电路的设计,从而简化系统布局并降低成本。


    兼容性和支持




    TW8836具有良好的兼容性,可与其他标准的电子元件配合使用。制造商提供详细的技术支持文档,确保用户能够在遇到问题时快速找到解决方案。用户还可以通过官方渠道获得更深入的技术支持和咨询服务。


    常见问题与解决方案




    1. 问题:如何设置正确的视频输入格式?
    - 解答: 在TW8836的手册中,可以找到详细的配置步骤和示例代码,帮助用户正确配置输入源的格式。

    2. 问题:视频输出质量不佳怎么办?
    - 解答: 检查系统的接地情况,并确保所有的视频电缆都连接良好。如果问题依然存在,可能需要调整TW8836内部的图像增强参数。


    总结和推荐




    综上所述,TW8836凭借其高集成度、优良的视频处理能力和广泛的兼容性,在车载显示和便携式显示应用中表现出色。其独特的功能和稳定性使其成为这些领域的理想选择。我们强烈推荐使用TW8836来满足您的LCD视频处理需求。

TW8836-BB2-CR参数

参数
最小工作供电电压 -
最小LIN总线电压 -
数据速率 -
调节器电压 -
最大工作供电电压 -
支持协议 NTSC,PAL,SECAM
LIN总线唤醒功能 -
LIN 规格 -
最大LIN总线电压 -
内置选项 -

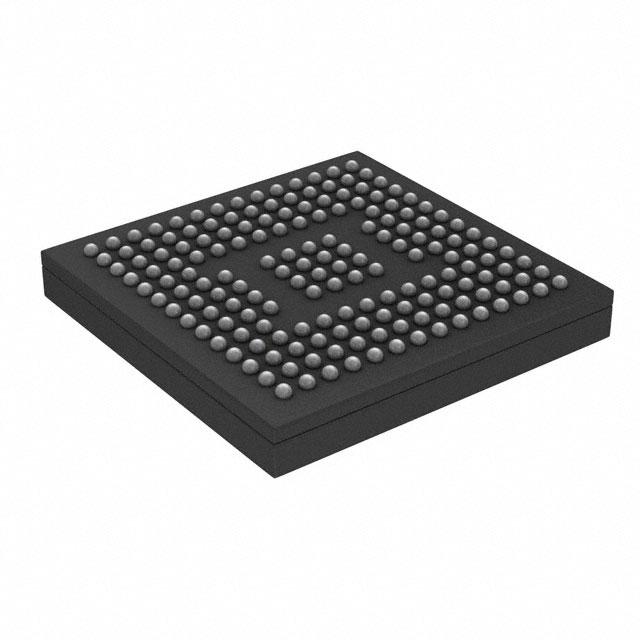

通用封装 TFBGA-172
安装方式 贴片安装
零件状态 停产
包装方式 托盘

TW8836-BB2-CR厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

TW8836-BB2-CR数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LIN收发器 RENESAS ELECTRONICS TW8836-BB2-CR TW8836-BB2-CR数据手册

TW8836-BB2-CR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 15.997 ¥ 135.4943
库存: 11700
起订量: 38 增量: 1
交货地:
最小起订量为:1
合计: ¥ 135.49
直接购买
加入购物车
