首页  >  产品百科  >  TW9992-NA1-CE

TW9992-NA1-CE

产品分类: LIN收发器
产品描述: NTSC,PAL 1.8V;3.3V 1.8V;3.3V QFN 贴片安装 5mm*5mm*900μm
供应商型号: 10B-3869648-4
供应商: 国内现货
标准整包数: 1

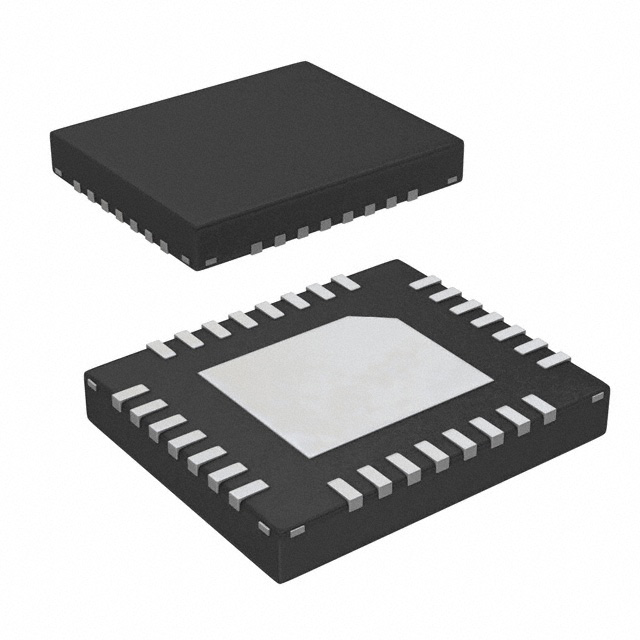

RENESAS ELECTRONICS LIN收发器 TW9992-NA1-CE

TW9992-NA1-CE概述

    TW9992低功耗NTSC/PAL视频解码器技术手册

    产品简介


    TW9992是一款专为汽车应用设计的低功耗NTSC/PAL模拟视频解码器。它支持单端、差分和伪差分复合视频输入。集成了短路至电池和短路至接地检测、高级图像增强功能(如可编程自动对比度调整ACA)以及MIPI-CSI2输出接口,使得TW9992成为对严苛汽车摄像头应用的理想选择。

    技术参数


    - 输入特性:软件可选的模拟输入控制允许使用单端CVBS和差分CVBS组合。
    - 模拟滤波器:内置模拟抗混叠滤波器。
    - 模数转换:两个10位ADC及模拟钳位电路。
    - 增益控制:完全可编程的静态增益或自动增益控制(AGC)用于Y通道。
    - 峰值控制:Y通道的可编程白峰值控制。
    - 图像处理:4-H自适应梳状滤波器进行Y/C分离;PAL延时线用于色相误差校正;数字副载波PLL实现准确色彩解码;数字水平PLL进行同步处理和像素采样。
    - 同步处理:先进的同步处理和同步检测,可处理非标准和弱信号。
    - 自动色彩控制:自动色彩控制和色彩杀器功能。
    - 调谐补偿:色度IF补偿。
    - 图像增强:自动对比度调整(ACA),RGB565格式输出;可编程色调、亮度、饱和度、对比度和锐度;带有峰值和CTI的图像增强。
    - MIPI输出:符合MIPI 1.1规范的单向输出格式,YUV 422或RGB565输出格式。
    - 数字输出:输出电压范围为1.8V到3.3V,具有3.3V容差。
    - 电源管理:低功耗,典型值为100mW;提供省电模式和关机模式。
    - 检测功能:短路至电池和短路至接地检测测试。
    - 接口:双线MPU串行总线接口;支持实时控制接口。
    - 时钟源:单一27MHz晶体用于所有操作;支持24.54MHz和29.5MHz晶体用于高分辨率正方形像素格式解码。
    - 兼容性:3.3V容差的I/O;1.8V/3.3V电源。
    - 封装:32引脚QFN(带湿气测试的WQFN)。
    - 认证:TW9992AT-NA1-GE通过AEC-Q100认证。

    产品特点和优势


    TW9992具有多种独特功能和优势,使其在汽车摄像头应用中表现出色。主要特点如下:
    - 多功能性:支持多种视频输入格式(单端、差分和伪差分复合视频输入),能够处理多种不同的视频信号。
    - 图像增强:集成自动对比度调整(ACA)和峰值增强功能,提高图像质量。
    - 可靠性:低功耗设计和完善的电源管理,确保长时间稳定运行。
    - 先进同步处理:先进的同步处理和检测功能,适用于非标准和弱信号处理。
    - 高集成度:将多种功能集成在一个芯片中,简化系统设计和布板。

    应用案例和使用建议


    TW9992广泛应用于汽车摄像头系统中,特别是在需要高图像质量和可靠性的应用场景。根据手册提供的应用场景,建议在设计和使用时注意以下几点:
    - 环境温度:确保工作温度在制造商规定的范围内,避免因过热导致性能下降。
    - 电源稳定性:保持稳定的电源供应,防止电源波动对系统的影响。
    - 安装布局:合理布置输入和输出引脚,以减少干扰和噪声。

    兼容性和支持


    TW9992支持多种视频输入格式和MIPI-CSI2输出接口,易于与其他电子元器件和系统集成。Renesas Electronics提供了详细的技术文档和支持,确保用户能够顺利地集成和使用该产品。如有任何技术问题,可以联系最近的销售办事处寻求帮助。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,列出了以下几个可能遇到的问题及其解决方法:
    - 问题:产品启动失败。
    - 解决方案:检查电源电压是否符合要求,确保连接正确且无松动。

    - 问题:图像质量不佳。
    - 解决方案:调整自动对比度调整(ACA)设置,或检查外部信号源的质量。

    总结和推荐


    综上所述,TW9992是一款功能强大、性能卓越的低功耗NTSC/PAL视频解码器。它具有多种独特的功能和优势,适用于汽车摄像头和其他需要高图像质量和稳定性的应用。对于需要高性能视频解码器的设计者来说,TW9992是一个理想的选择。
    因此,我强烈推荐使用TW9992视频解码器。

TW9992-NA1-CE参数

参数
调节器电压 -
LIN总线唤醒功能 -
最大LIN总线电压 -
内置选项 -
最大工作供电电压 1.8V;3.3V
最小工作供电电压 1.8V;3.3V
最小LIN总线电压 -
支持协议 NTSC,PAL
数据速率 -
LIN 规格 -
长*宽*高 5mm*5mm*900μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘

TW9992-NA1-CE厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

TW9992-NA1-CE数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS LIN收发器 RENESAS ELECTRONICS TW9992-NA1-CE TW9992-NA1-CE数据手册

TW9992-NA1-CE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 54.5677
25+ ¥ 39.515
31+ ¥ 37.9344
50+ ¥ 37.2781
100+ ¥ 36.6098
800+ ¥ 28.1733
库存: 399
起订量: 5 增量: 1
交货地:
最小起订量为:1
合计: ¥ 54.56
直接购买
加入购物车
