首页  >  产品百科  >  F2976NEGK

F2976NEGK

产品分类: RF开关
产品描述: Renesas Electronics SPDT 射频开关, 12引脚, 表面贴装
供应商型号: 2503506
供应商: 海外现货
标准整包数: 2

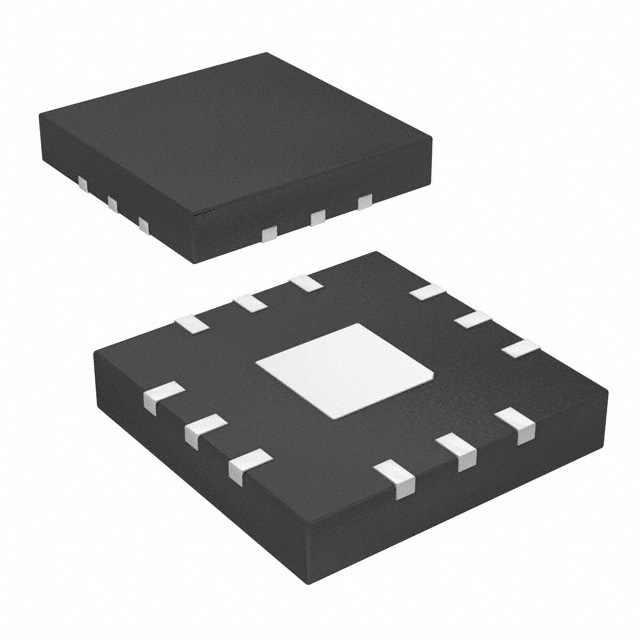

RENESAS ELECTRONICS RF开关 F2976NEGK

F2976NEGK概述

    High Linearity Broadband SP2T F2976

    产品简介


    高线性宽带SP2T开关F2976是一款单极双掷(SP2T)反射射频开关,具备高线性度和宽频带特性。此器件从5MHz至1.8GHz优化用于支持下游电缆调制解调器的未来迁移,适用于DOCSIS 3.1应用;最高工作频率可达10GHz,可广泛应用于多种无线射频应用。当用于50Ω或75Ω端接阻抗的应用时,该器件可以实现卓越的性能。

    技术参数


    - 供电电压:+2.5V 至 +5.25V
    - 控制逻辑:兼容1.8V和3.3V
    - 封装:2mm x 2mm,12引脚TQFN封装
    - 工作温度范围:-40°C至+105°C
    75Ω特性
    - 插入损耗:
    - 204MHz:0.23dB
    - 1.8GHz:0.34dB
    - 隔离度:1.8GHz时40dB
    - 压缩点:
    - 204MHz:+37dBm
    - 谐波抑制:
    - 第二次谐波:204MHz时-100dBc
    - 第三次谐波:204MHz时-120dBc
    50Ω特性
    - 插入损耗:
    - 2.4GHz:0.40dB
    - 8GHz:0.55dB
    - 隔离度:
    - 2.4GHz:34dB
    - 线性度:
    - 第二次交调抑制:2.4GHz时+125dBc
    - 第三次交调抑制:2.4GHz时+77dBm
    - 压缩点:
    - 2.4GHz:+40dBm

    产品特点和优势


    - 高线性度:确保在高频传输下的信号纯净度。
    - 低插入损耗:在整个频段内表现出色,尤其是在关键频率点。
    - 高隔离度:降低干扰,提高信号质量。
    - 快速切换:支持高速应用需求。
    - 无外部匹配要求:简化设计,降低成本。

    应用案例和使用建议


    F2976广泛应用于多种射频通信领域,如宽带电缆DOCSIS 3.0/3.1、卫星电视、CATV滤波器切换、Wi-Fi及无线基站等。建议在设计中特别注意接地和信号走线布局,以充分利用其优异的隔离度和线性度特性。

    兼容性和支持


    该器件兼容1.8V和3.3V控制逻辑,适用范围广。供应商提供详细的技术支持和售后保障,有助于用户更好地利用该产品的潜力。

    常见问题与解决方案


    1. 问题:如何正确连接电源和控制信号?
    - 解答:确保VCC与GND之间没有短路,且控制信号与VCTL接口相连。
    2. 问题:如何处理信号反射问题?
    - 解答:适当增加匹配网络或调整阻抗匹配,可有效减少信号反射。

    总结和推荐


    F2976是一款高性能的射频开关,具有低插入损耗、高隔离度和良好的线性度。它适用于广泛的射频应用,特别是在需要高效、可靠的信号切换场合。鉴于其出色的性能和广泛应用范围,我们强烈推荐在相关项目中使用F2976。

F2976NEGK参数

参数
开关配置 SPDT
阻抗 50Ω
射频类型 General Purpose
最大工作频率 10GHz
测试频率 10GHz
最小隔离度 31dB
开关速度 3μs
插入损耗 0.8dB
典型三阶段输入截止点 77dBm
拓扑 反射
P1dB 40dBm
最大插入损耗 0.54dB
最小工作频率 5MHz
开关数量 1
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 TQFN-12
安装方式 贴片安装
零件状态 在售

F2976NEGK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

F2976NEGK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS RF开关 RENESAS ELECTRONICS F2976NEGK F2976NEGK数据手册

F2976NEGK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 18.0348
50+ ¥ 14.8726
100+ ¥ 14.2653
250+ ¥ 13.9732
1000+ ¥ 13.7077
库存: 2840
起订量: 12 增量: 0
交货地:
最小起订量为:2
合计: ¥ 36.06
直接购买
加入购物车
