OX4114A-D3-1-10.000-3.3

产品分类:
产品描述:
供应商型号: 2151-OX4114A-D3-1-10.000-3.3TR-ND
供应商: Digi-Key
标准整包数: 10
RALTRON ELECTRONICS  OX4114A-D3-1-10.000-3.3

OX4114A-D3-1-10.000-3.3概述

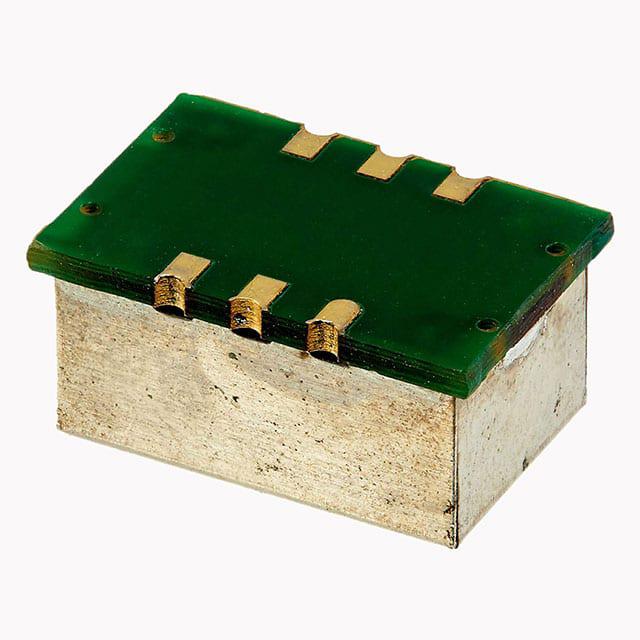

    Oven Controlled Crystal Oscillator OCXO系列 1000

    产品简介


    Oven Controlled Crystal Oscillator (OCXO) 系列 1000 是一款由 RALTRON ELECTRONICS 生产的高性能时钟振荡器。这款电子元器件主要用于要求高稳定度、低漂移和小型化的应用场合,如通信设备、测试仪器、医疗设备以及导航系统等。

    技术参数


    以下是该产品的关键技术参数:
    | 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
    ||
    | 频率范围 | fo 10.000 | 50.000 | MHz |
    | 供电电压 | Vs 3.135 | 3.3 | 3.465 | V |
    | 电源消耗(稳态) | PS | @ 25°C 1.5 | W |
    | 电源消耗(预热中) | PS,w | @ 25°C 2.5 | W |
    | 预热时间 | tW | Vs, Ta=+25°C 5 | 分钟 |
    | 频率校准(初始频率误差) | Δf/f0 | Ta=+25°C, 15分钟后 | -200 | 200 | ppb |
    | 频率稳定性(温度变化) | Δf/f0 (Ta) | 测量参考 (fmax+fmin)/2 | -5 | 5 | ppb |
    | 频率稳定性(电源变化) | Δf/f0 (ΔVCC) | Ta=25°C, Vs±5% | -5 | 5 | ppb |
    | 频率稳定性(负载变化) | Δf/f0 (Δl) | Ta=25°C, Vs, load=15pF±5% | -5 | 5 | ppb |
    | 每日老化率 | Δf/Δtd | 每天 | -3.0 | 3.0 | ppb |
    | 第一年老化率 | Δf/Δty -500 | 500 | ppb |
    | 10年老化率 | Δf/Δty -3 | 3 | ppm |
    | 工作温度范围 | See Table 1 | °C |

    产品特点和优势


    - 高可靠性:OCXO 在严苛的工作环境中依然能保持稳定性能。
    - 低老化率:确保长期稳定性。
    - 小尺寸:占用空间少,便于集成到小型化设备中。
    - 优越的温度和电压稳定性:确保在各种环境下都能保持精准频率。
    - 高短时间稳定性:提高信号处理精度。
    - 宽频率调谐范围:适应多种应用场景。

    应用案例和使用建议


    该款 OCXO 主要应用于通信设备、医疗设备及导航系统等高精度要求的领域。例如,在移动通信基站中,OCXO 可用于提供稳定的时钟信号,从而保证无线通信的质量和可靠性。建议用户在使用过程中确保供电电压的稳定性,并注意控制频率调谐范围以满足具体应用场景的需求。

    兼容性和支持


    该产品具有良好的电气兼容性,适用于多种标准接口。RALTRON ELECTRONICS 提供详尽的技术文档和支持服务,帮助客户解决可能遇到的问题,并提供定制化服务以满足特定需求。

    常见问题与解决方案


    1. 预热时间过长:
    - 解决方案:确认供电电压稳定,并检查是否正确连接了所有引脚。
    2. 频率偏差过大:
    - 解决方案:检查负载条件是否符合规格要求,调整供电电压至指定范围内。
    3. 信号输出不稳定:
    - 解决方案:确认接地线连接良好,并检查是否存在电磁干扰。

    总结和推荐


    总体而言,RALTRON ELECTRONICS 的 Oven Controlled Crystal Oscillator (OCXO) 系列 1000 是一款在高精度、高可靠性和低老化率方面表现出色的产品。它的广泛应用领域、优越的性能指标和优良的售后服务使其在市场上具有较强的竞争力。我们强烈推荐此产品用于对时钟信号质量有严格要求的应用场景。

OX4114A-D3-1-10.000-3.3参数

参数
长*宽*高 14.6mm*9.7mm*7mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OX4114A-D3-1-10.000-3.3厂商介绍

Raltron Electronics是一家电子元器件分销商,专注于提供高质量的电子元件和解决方案。公司主营产品包括但不限于:

1. 被动元件:如电阻、电容、电感等,广泛应用于各种电子设备中,用于信号处理和电源管理。
2. 半导体:包括二极管、晶体管、集成电路等,是现代电子设备的核心组件。
3. 连接器和接口:用于电子设备之间的连接和数据传输。
4. 传感器和执行器:用于监测环境变量和控制机械运动。
5. 电源管理:包括电源模块、电池等,为电子设备提供稳定的电力供应。

Raltron Electronics的优势在于:

- 广泛的产品线:提供多种电子元件,满足不同客户的需求。
- 质量保证:严格筛选供应商,确保元件的可靠性和性能。
- 快速响应:对市场变化快速反应,及时提供所需元件。
- 技术支持:提供专业的技术支持,帮助客户解决技术难题。
- 全球网络:拥有广泛的全球分销网络,能够快速将产品送达世界各地的客户手中。

OX4114A-D3-1-10.000-3.3数据手册

厂牌 PDF简要描述 下载
RALTRON ELECTRONICS RALTRON ELECTRONICS OX4114A-D3-1-10.000-3.3 OX4114A-D3-1-10.000-3.3数据手册

OX4114A-D3-1-10.000-3.3封装设计

查看详情并下载
Symbol
Footprint
3D Model
