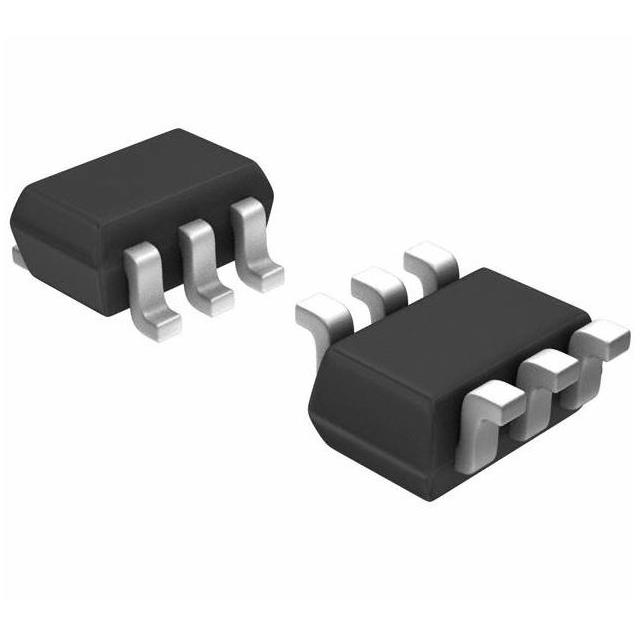

QPA4563CTR7

产品分类: RF放大器
厂牌: QORVO
产品描述: 4V 4GHz 48mA 21.1dB 15.2dBm 3V 2.5dB 1.95GHz 50MHz 黏合安装
供应商型号: 2312-QPA4563CTR7DKR-ND
供应商: Digi-Key
标准整包数: 1
QORVO RF放大器 QPA4563CTR7

QPA4563CTR7概述

    QPA4563C SiGe HBT Amplifier 技术手册概述

    1. 产品简介


    QPA4563C 是一款高线性度、宽带频率范围(50 MHz 至 4000 MHz)的SiGe HBT MMIC放大器。它采用达林顿配置并具有专利的主动偏置网络,能够在3V电源下稳定运行,无需额外的降压电阻。这款放大器特别适用于需要小型化和最少外部组件的应用场合,如仪器仪表、直放站、增强器、PA驱动放大器及无线数据系统等。

    2. 技术参数


    - 频率范围:50 MHz 至 4000 MHz
    - 供电电压:+3.0 V
    - 典型电流:48 mA
    - 绝对最大额定值
    - 存储温度:−55 °C 至 +150 °C
    - 设备电压:+4 V
    - 设备电流:110 mA
    - 射频输入功率:+12 dBm
    - 小信号增益:
    - 850 MHz:20.0 dB 至 23.6 dB
    - 1950 MHz:17.5 dB 至 21.1 dB
    - 2400 MHz:19.8 dB
    - 输出功率:
    - 850 MHz:+15.8 dBm
    - 1950 MHz:+15.2 dBm
    - 2400 MHz:+14.6 dBm
    - 输出三阶截点:
    - 850 MHz:+29.0 dBm
    - 1950 MHz:+27.8 dBm
    - 2400 MHz:+26.6 dBm
    - 输入回波损耗:1950 MHz 时为16.3 dB
    - 输出回波损耗:1950 MHz 时为15.4 dB
    - 噪声系数:1950 MHz 时为2.5 dB 至 4.0 dB
    - 热阻:126 °C/W

    3. 产品特点和优势


    - 单固定供电电压:3V供电,无需额外降压电阻。
    - 专利自偏置电路:确保电流在不同温度和工艺条件下的稳定性。
    - 高线性度:在1950 MHz时,P1dB达到+15.2 dBm,OIP3达到+27.8 dBm。
    - 鲁棒ESD保护:具备2000V ESD,Class 2 HBM防护等级。

    4. 应用案例和使用建议


    - 仪器仪表:用于需要精确测量的应用场合。
    - 直放站:提高信号覆盖范围,改善信号质量。
    - 增强器:用于提升信号强度,适合偏远地区使用。
    - PA驱动放大器:适合作为功率放大器的前置驱动器。
    - IF放大器:适用于中频放大。
    - 无线数据:如卫星通信,提供高效的数据传输。
    使用建议:对于高频应用(例如2400 MHz),可以适当调整外部电容和电感值以优化性能。在实际应用中,确保遵循推荐的射频输入和输出端的直流偏置设置,避免过载导致损坏。

    5. 兼容性和支持


    - 兼容性:QPA4563C 可直接替代市场上常见的类似SiGe HBT放大器,且易于集成。
    - 支持:制造商提供技术支持和应用指南,包括详细的评估板和电路图。客户可以通过官方联系方式获取更多帮助。

    6. 常见问题与解决方案


    - Q:如何连接射频输入和输出?
    - A:确保在输入和输出端添加适当的直流隔直电容,并通过接地引脚减小引线电感,以提高稳定性。

    - Q:如何处理ESD防护?
    - A:使用合适的ESD防护措施,遵循手册中推荐的静电防护标准。

    7. 总结和推荐


    综上所述,QPA4563C 在高线性度、宽频率范围以及鲁棒ESD防护方面表现卓越。特别适用于需要稳定性和高可靠性的应用场合。其简单的设计和低成本使它在市场上具有较强的竞争力。推荐在高性能射频应用中优先选择此产品。
    本文档对QPA4563C SiGe HBT 放大器进行了全面的技术解析,旨在帮助设计者更好地理解该产品的特性和应用场景,从而在实际项目中发挥最佳效能。

QPA4563CTR7参数

参数
射频类型 -
典型供电电流 48mA
典型噪声指数 2.5dB
最大工作供电电压 4V
最大输出回波损耗 -
最大输入回波损耗 -
典型工作供电电压 3V
典型功率增益 21.1dB
最小工作供电电压 -
最大工作频率 4GHz
最小工作频率 50MHz
每个芯片通道数 -
典型三阶段输出截止点 -
典型输出1dB压缩功率 15.2dBm
测试频率 1.95GHz
安装方式 黏合安装
应用等级 工业级
包装方式 卷带包装
