QPA9419

产品分类: RF放大器
厂牌: QORVO
产品描述: 1.99GHz 780mA 30dB 1.96GHz 1.93GHz SMD-14 贴片安装,黏合安装
供应商型号: SM-QPA9419
供应商: 海外现货
标准整包数: 1

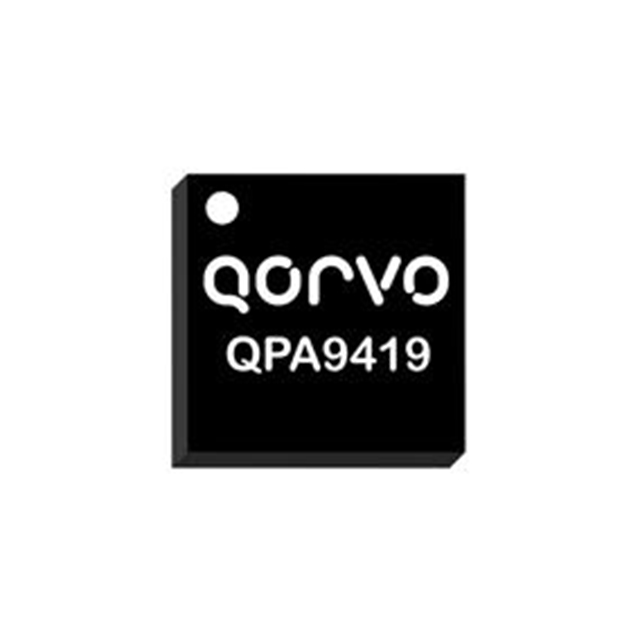

QORVO RF放大器 QPA9419

QPA9419概述

    # QPA9419 高线性度半瓦小基站功率放大器

    产品简介


    QPA9419 是一款专为小型蜂窝基站设计的高线性度功率放大器(PA),采用低功耗表面贴装封装,具有内置偏置控制和温度补偿电路。适用于小型蜂窝基站、企业级小型基站、客户驻地设备(CPE)、数据卡和终端、分布式天线系统(DAS)以及放大器和中继器等领域。

    技术参数


    QPA9419 的主要技术参数如下:
    - 频率范围: 1930 - 1995 MHz (覆盖频段2、25和36)
    - 增益: 30 dB (典型值)
    - 平均输出功率: +27 dBm
    - 相邻信道泄漏比 (ACLR): -48 dBc @ +27 dBm 输出功率 (使用 20 MHz LTE 信号)
    - 电源效率 (PAE): 14% @ +27 dBm 输出功率
    - 静电流 (Quiescent Current): 455 mA
    - 绝对最大额定电压: VCC1, Vcc2 +5.25 V, Vref +2.95 V
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    QPA9419 具有以下显著特点和优势:
    - 高线性度: 可在高频段范围内实现高线性输出,确保信号质量。
    - 内部匹配: 输入/输出端口直接匹配 50 Ω,减少外部匹配需求,简化系统设计。
    - 内部温度补偿: 通过内置的温度补偿电路,保证设备在不同环境温度下的稳定工作。
    - 低功耗: 静态电流低至 455 mA,有助于延长电池寿命。
    - 可靠性高: 符合 RoHS 标准,无铅无卤素,抗静电设计,适合工业应用。

    应用案例和使用建议


    QPA9419 主要应用于小型蜂窝基站、企业级小型基站、客户驻地设备(CPE)、数据卡和终端、分布式天线系统(DAS)等领域。例如,在小型蜂窝基站的应用中,QPA9419 能够提供良好的信号覆盖和稳定的通信质量。
    使用建议
    1. 供电要求: 确保 VCC1 和 VCC2 供电电压在 3.6 V 至 5.25 V 范围内。
    2. 温度管理: 设备应在 -40°C 至 +85°C 的环境中工作,避免超过绝对最大额定值。
    3. 匹配网络: 虽然输入/输出端口已经匹配,但在某些特殊应用中仍可能需要外部匹配网络以进一步优化性能。

    兼容性和支持


    QPA9419 与市面上常见的基站设备兼容,能够方便地集成到各种系统中。厂商提供了详细的评价板信息和技术支持,以帮助用户更好地理解和使用该产品。Qorvo 提供的技术支持可通过电子邮件或电话获得,确保用户在使用过程中得到及时有效的帮助。

    常见问题与解决方案


    问题 1:设备出现异常噪音
    解决办法: 检查供电电压是否在规定范围内,确保 VCC1 和 VCC2 供电稳定。此外,检查温度是否过高,适当采取散热措施。
    问题 2:设备无法正常工作
    解决办法: 确认安装是否正确,检查所有连接点是否良好接地。如有需要,参考产品手册重新配置电路。
    问题 3:设备功耗过高
    解决办法: 检查电路中的电阻值,适当调整以降低功耗。同时,确认是否选择了正确的偏置设置,确保设备运行在最优状态。

    总结和推荐


    QPA9419 高线性度半瓦小基站功率放大器在小基站应用中表现出色,具备高线性度、低功耗、高可靠性等显著优势。结合其广泛的适用性和供应商提供的技术支持,非常适合于各种小型无线通信设备的应用。综合评估后,我们强烈推荐 QPA9419 作为高性能小型基站的理想选择。

QPA9419参数

参数
射频类型 -
典型输出1dB压缩功率 -
典型功率增益 30dB
最大输出回波损耗 -
最小工作频率 1.93GHz
测试频率 1.96GHz
最大工作供电电压 -
典型供电电流 780mA
最小工作供电电压 -
最大工作频率 1.99GHz
典型工作供电电压 -
典型三阶段输出截止点 -
每个芯片通道数 -
最大输入回波损耗 -
典型噪声指数 -
通用封装 SMD-14
安装方式 贴片安装,黏合安装
应用等级 工业级
包装方式 卷带包装

QPA9419厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPA9419数据手册

厂牌 PDF简要描述 下载
QORVO RF放大器 QORVO QPA9419 QPA9419数据手册

QPA9419封装设计

查看详情并下载
Symbol
Footprint
3D Model
