QPA9120TR7

产品分类: RF放大器
厂牌: QORVO
产品描述: 5.25V 5GHz 10dB(Typ) @ 5000MHz 96mA 32.5dB 21dBm 1.5dB 34dBm 3.5GHz 5G,FDD,TDD 1 1.8GHz 12dB(Typ) @ 5000MHz QFN-16 贴片安装
供应商型号: QPA9120TR7
供应商: 国内现货
标准整包数: 1

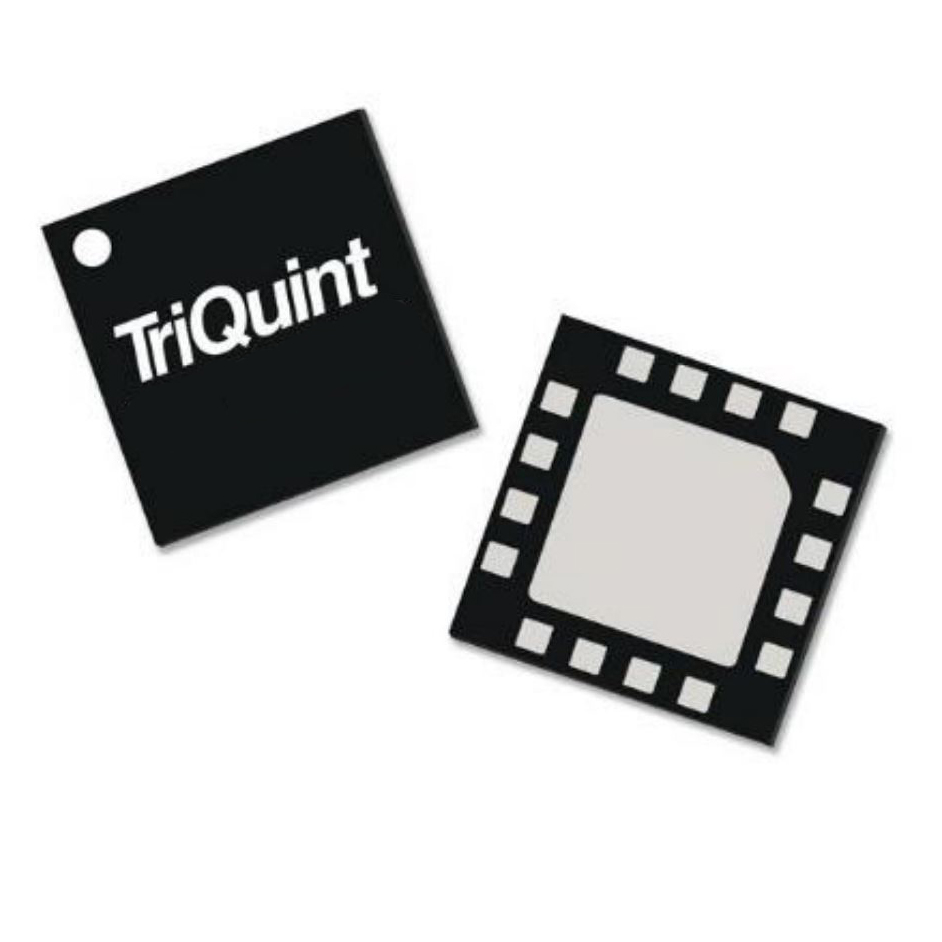

QORVO RF放大器 QPA9120TR7

QPA9120TR7概述

    高频宽带高线性度驱动放大器——QPA9120

    1. 产品简介


    QPA9120是一款高频宽带高线性度驱动放大器,采用低功耗、无铅的3x3毫米QFN封装。其主要特点包括宽频率范围、高增益和高线性度,使其适用于多种无线基础设施应用,尤其是5G密集阵列小规模多输入多输出(m-MIMO)系统。

    2. 技术参数


    - 操作频率范围: 1.8 – 5.0 GHz
    - 增益: 在3.5 GHz时为27 - 33 dB;在4.8 GHz时为26 - 32.5 dB
    - 输入/输出回波损耗: 10 dB / 12 dB
    - 输出P1dB: 在3.5 GHz时为20 - 22 dBm;在4.8 GHz时为19 - 21 dBm
    - 输出IP3: 在3.5 GHz时为32 - 35 dBm;在4.8 GHz时为30 - 34 dBm
    - 噪声系数: 1.5 dB
    - 直流电源电流: 70 - 96 mA(开启状态);2 mA(关闭状态)
    - 供电电压: +3.3 V - +5.0 V

    3. 产品特点和优势


    - 高增益和高线性度: QPA9120提供高达33 dB的增益和35 dBm的输出IP3,这使得它非常适合需要高线性和中等射频功率的应用。
    - 低功耗: 使用单个5V电源时,其直流电流消耗小于100 mA,显著降低了功耗。
    - 紧凑的封装: 小巧的3x3毫米QFN封装,便于集成到各种设备中。
    - 内置保护功能: 快速直流电源关闭功能可以在不需要时节省能量。

    4. 应用案例和使用建议


    - 5G m-MIMO系统: QPA9120是构建5G基站的理想选择,可以提高信号传输质量和效率。
    - 移动基础设施: 作为预驱动器放大器,可以增强无线网络基础设施的覆盖范围和信号质量。
    - 一般无线应用: 广泛适用于各种通用无线应用,如中继器、分布式天线系统(DAS)等。
    使用建议:
    - 确保射频输入端外置电容块以减少信号干扰。
    - 根据应用需求调整R4和R5的阻值来控制总的运行电流。

    5. 兼容性和支持


    - 兼容性: QPA9120可与其他Qorvo的RF组件配合使用,保证系统的整体兼容性和可靠性。
    - 支持和服务: Qorvo提供了详尽的技术支持文档、示例电路和广泛的全球销售网络,确保用户获得最佳的服务体验。

    6. 常见问题与解决方案


    - 问题: 如何确定QPA9120是否适合特定应用?
    - 解决方案: 根据具体应用的频率范围和功率需求,参考QPA9120的数据表中的技术规格来确认。

    - 问题: 在高温环境下使用QPA9120时需要注意什么?
    - 解决方案: 确保设备的工作温度不超过105℃,并采取适当的散热措施以保持其稳定运行。

    7. 总结和推荐


    综上所述,QPA9120是一款性能卓越、适应性强的高线性度驱动放大器。它在5G和无线基础设施领域的广泛应用展示了其出色的性能和可靠性。对于追求高效能、低功耗的设计师来说,QPA9120是一个非常理想的选择。
    推荐: 强烈推荐给需要高性能、高可靠性的无线通信和5G基础设施领域的工程师和设计师。

QPA9120TR7参数

参数
最大输出回波损耗 12dB(Typ) @ 5000MHz
测试频率 3.5GHz
典型输出1dB压缩功率 21dBm
典型供电电流 96mA
典型噪声指数 1.5dB
最大工作频率 5GHz
典型工作供电电压 -
最大工作供电电压 5.25V
射频类型 5G,FDD,TDD
最小工作供电电压 -
最大输入回波损耗 10dB(Typ) @ 5000MHz
每个芯片通道数 1
典型三阶段输出截止点 34dBm
最小工作频率 1.8GHz
典型功率增益 32.5dB
通用封装 QFN-16
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

QPA9120TR7厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPA9120TR7数据手册

厂牌 PDF简要描述 下载
QORVO RF放大器 QORVO QPA9120TR7 QPA9120TR7数据手册

QPA9120TR7封装设计

查看详情并下载
Symbol
Footprint
3D Model
