QPA4586ATR13

产品分类: RF放大器
厂牌: QORVO
产品描述: 4GHz 45mA 19.9dB 2.7dB 1.95GHz SiGe HBT 1 SOT-86 黏合安装
供应商型号:
供应商:
标准整包数: 0

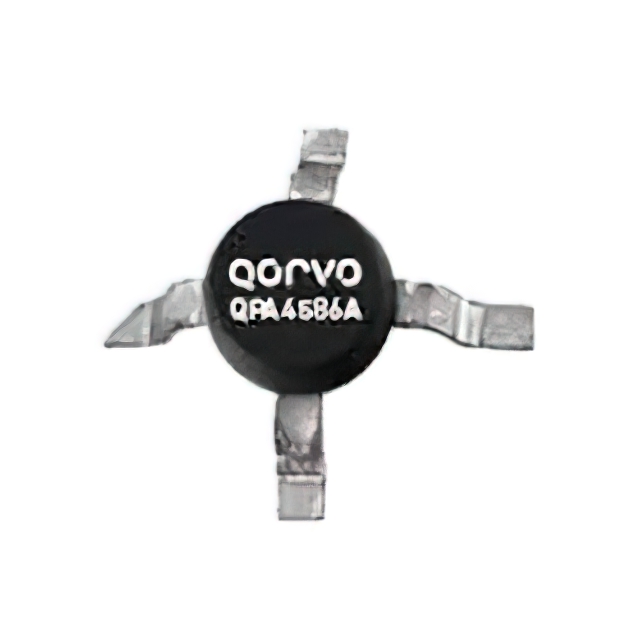

QORVO RF放大器 QPA4586ATR13

QPA4586ATR13概述

    QPA4586A 高性能SiGe HBT放大器

    1. 产品简介


    QPA4586A 是一款高增益的 SiGe HBT (硅锗双极型晶体管) 微波单片集成电路 (MMIC) 放大器。采用达林顿配置,可提供较高的频带宽度 (FT) 和卓越的热性能。由于异质结的存在,这款放大器具有较高的击穿电压和较低的结泄漏电流,同时还能通过消除发射极结非线性来实现更高的交调产物抑制能力。只需两个直流阻隔电容、一个偏置电阻及一个可选的射频扼流圈即可实现正常运行。

    2. 技术参数


    - 工作频率: 0 到 4000 MHz
    - 增益:
    - 850 MHz: 23.3 dB
    - 1950 MHz: 19.9 dB
    - 2400 MHz: 18.6 dB
    - 输出功率(1dB压缩点):
    - 850 MHz: +15.7 dBm
    - 1950 MHz: +16.3 dBm
    - 三阶截断点 (OIP3):
    - 850 MHz: +29.7 dBm
    - 1950 MHz: +30.1 dBm
    - 输入反射损耗 (Input Return Loss):
    - 1950 MHz: 16.3 dB
    - 输出反射损耗 (Output Return Loss):
    - 1950 MHz: 24.2 dB
    - 噪声系数 (Noise Figure):
    - 1950 MHz: 2.7 dB
    - 工作温度范围: -55°C 至 +105°C
    - 绝对最大额定值:
    - 存储温度: -55°C 至 +150°C
    - 设备电压: +5 V
    - 设备电流: 90 mA
    - 射频输入功率: +18 dBm

    3. 产品特点和优势


    QPA4586A 的显著特点包括:
    - 高增益: 在1950 MHz时达到19.9 dB。
    - 可级联: 便于系统设计。
    - 单电源供电: 降低了系统的复杂性。
    - 低热阻封装: 有助于散热,提高可靠性。
    - 优良的热性能: 使其适用于需要高性能、稳定性的应用场合。

    4. 应用案例和使用建议


    QPA4586A 广泛应用于:
    - 仪器仪表
    - 中继器
    - 增强器
    - 功率放大器驱动器
    - 无线通信(包括蜂窝网络、个人通信服务、GSM、UMTS)
    - 中频放大器
    - 卫星通信
    - 无线数据传输
    使用建议:
    - 为了优化增益和噪声性能,应在电路设计中合理选择外部电容和电阻。
    - 使用合适的印刷电路板布局以减少引线电感,确保接地效果最佳。
    - 在高频应用中,注意匹配阻抗以防止信号反射和衰减。

    5. 兼容性和支持


    QPA4586A 支持与各种电子元器件和设备的兼容性,特别适合用于高可靠性需求的应用场合。Qorvo公司提供了详尽的技术支持,包括应用指南、设计支持和故障排查等。

    6. 常见问题与解决方案


    - Q: 如何正确安装QPA4586A?
    - A: 请参照产品手册中的焊接指南和安装指南进行操作,确保引脚与电路板连接良好。
    - Q: 在什么情况下,QPA4586A 的性能会受到影响?
    - A: 超过最大额定值如工作温度、电压和电流,可能会影响设备的可靠性和寿命。使用时请严格遵守推荐的工作条件。
    - Q: 如何测试设备的电气性能?
    - A: 参考产品手册中的电气特性测试部分,使用专业的测试设备并遵循标准的测试流程进行。

    7. 总结和推荐


    QPA4586A 是一款高性能、稳定的SiGe HBT放大器,非常适合于需要高增益、低噪声和宽工作频率范围的射频应用。它的可级联特性和低热阻封装使它成为复杂射频系统设计的理想选择。考虑到其卓越的性能和广泛的应用场景,强烈推荐将其作为射频放大器的首选产品。

QPA4586ATR13参数

参数
最小工作供电电压 -
最大输入回波损耗 -
最小工作频率 -
典型三阶段输出截止点 -
最大工作供电电压 -
最大工作频率 4GHz
典型工作供电电压 -
典型输出1dB压缩功率 -
最大输出回波损耗 -
射频类型 SiGe HBT
每个芯片通道数 1
典型供电电流 45mA
典型噪声指数 2.7dB
测试频率 1.95GHz
典型功率增益 19.9dB
通用封装 SOT-86
安装方式 黏合安装
应用等级 工业级
包装方式 卷带包装

QPA4586ATR13厂商介绍

Qorvo公司是一家全球领先的射频解决方案供应商,专注于提供创新的射频(RF)解决方案。公司主营产品包括射频前端(RFFE)模块、功率放大器(PAs)、低噪声放大器(LNAs)、开关、滤波器和多芯片模块(MCMs)等,广泛应用于移动设备、基础设施、物联网(IoT)、汽车、**和****等领域。

Qorvo的优势在于其强大的技术实力和广泛的产品线。公司在射频领域拥有深厚的专业知识和技术积累,能够为客户提供高性能、高可靠性的射频解决方案。此外,Qorvo还拥有全球领先的制造能力和供应链管理,能够快速响应市场需求,为客户提供定制化的产品和服务。通过不断的技术创新和市场拓展,Qorvo已经成为射频领域的领导者之一。

QPA4586ATR13数据手册

厂牌 PDF简要描述 下载
QORVO RF放大器 QORVO QPA4586ATR13 QPA4586ATR13数据手册

QPA4586ATR13封装设计

查看详情并下载
Symbol
Footprint
3D Model
