QX733A50.00000B15R

产品分类:
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 50MHz, 表面贴装, HCMOS输出
供应商型号: 8136236
供应商: 海外现货
标准整包数: 1

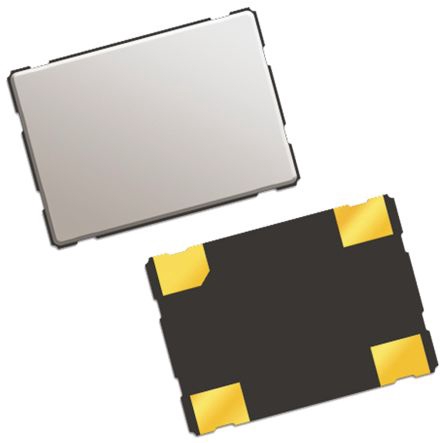

QANTEK TECHNOLOGY  QX733A50.00000B15R

QX733A50.00000B15R概述

    QX7 Series 5x7 SMD HCMOS Clock Oscillator

    产品简介


    QX7系列5x7表面贴装(SMD)高相容互补金属氧化物半导体(HCMOS)时钟振荡器是QANTEK Technology Corporation的一款先进电子元器件产品。该产品采用紧凑型5.0 x 7.0 x 1.4mm封装,广泛应用于需要高精度时钟信号的电子系统,如通信设备、工业自动化系统和汽车电子等领域。

    技术参数


    QX7系列时钟振荡器的技术参数如下:
    - 频率范围:1.000到155.520MHz
    - 输出逻辑:HCMOS
    - 温度稳定性:±20 ppm至±100 ppm(取决于型号)
    - 相位抖动:均方根<1 ps
    - 年老化率:±5 ppm
    - 供电电压:1.8V, 2.5V, 3.3V 或 5.0V
    - 输入电流:根据频率范围,电流需求有所不同
    - 输出电流:LoL/LoH ≥ ±2mA
    - 输出电压:高电平(Voh)≥ 90% Vdd(最低为80% @ 1.8V)
    - 输出负载:最大15pF/30pF/50pF
    - 上升/下降时间:最长时间范围从3.5 ns到10 ns
    - 待机电流:≤10μA
    - 使能/禁用功能:三态
    - 启动时间:≤10 ms

    产品特点和优势


    QX7系列时钟振荡器具备以下独特功能和优势:
    - 微型封装:标准的5.0 x 7.0 x 1.4mm尺寸,适合现代紧凑型设计。
    - 宽频带覆盖:频率范围广,从1.000 MHz到155.520 MHz,满足多种应用需求。
    - 高稳定性:低温度系数(最高可达±20 ppm),确保时钟信号的高稳定性。
    - 支持多种供电电压:1.8V、2.5V、3.3V 和 5.0V,适应不同供电系统。
    - 高性能输出:支持高达90%的高电平输出,保证信号质量。
    - 使能/禁用功能:实现精确控制,降低功耗。
    - 抗环境影响:通过多项环境测试,适用于各种严苛环境。

    应用案例和使用建议


    QX7系列时钟振荡器常用于以下应用领域:
    - 通信设备:如路由器、交换机等。
    - 工业自动化:如PLC控制系统、传感器网络。
    - 汽车电子:如ECU、车身控制系统。
    使用建议:
    - 确保时钟信号频率选择适合应用需求的型号。
    - 根据具体供电电压要求选择合适的型号。
    - 注意连接线布局,减少噪声干扰。

    兼容性和支持


    QX7系列时钟振荡器具有良好的兼容性,可以方便地集成到现有的电路板设计中。QANTEK Technology提供详尽的技术支持和客户服务,确保用户在使用过程中获得必要的帮助。

    常见问题与解决方案


    1. Q:如何正确设置频率?
    - A: 根据应用需求选择合适的频率型号,并参考技术手册中的频率编号说明。

    2. Q:如何正确配置供电电压?
    - A: 选择符合应用电压要求的型号,并确保供电电源稳定。
    3. Q:如何确保时钟信号的稳定性?
    - A: 使用高质量的去耦电容器并注意PCB布局,以减小外部干扰。

    总结和推荐


    QX7系列5x7 SMD HCMOS时钟振荡器凭借其高精度、高可靠性及多功能性,成为现代电子系统设计的理想选择。无论是通讯设备还是工业自动化应用,QX7系列都能提供卓越的性能。强烈推荐此产品用于需要高精度时钟信号的应用场合。
    综上所述,QX7系列5x7 SMD HCMOS时钟振荡器是一款优秀的产品,值得推荐。

QX733A50.00000B15R参数

参数
长*宽*高 7mm*5mm*1.4mm
安装方式 贴片安装

QX733A50.00000B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX733A50.00000B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX733A50.00000B15R QX733A50.00000B15R数据手册

QX733A50.00000B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 18.5885
250+ ¥ 18.153
1250+ ¥ 14.9452
库存: 369
起订量: 11 增量: 0
交货地:
最小起订量为:1
合计: ¥ 18.58
