首页  >  产品百科  >  QX8T50B12.00000B50TT

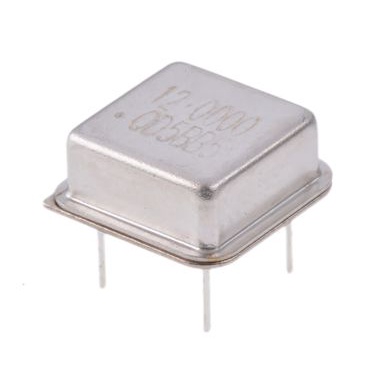

QX8T50B12.00000B50TT

产品分类:
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK XO振荡器, 12MHz, , 通孔安装, HCMOS输出
供应商型号: 2508746
供应商: 海外现货
标准整包数: 1
QANTEK TECHNOLOGY  QX8T50B12.00000B50TT

QX8T50B12.00000B50TT概述

    QX8 Series 8 Pin Dual-in-Line HCMOS Clock Oscillator

    1. 产品简介


    QX8系列是一款采用行业标准的8引脚DIL封装的HCMOS时钟振荡器,广泛应用于需要高精度和可靠性的电子系统中。它的主要功能包括提供稳定的频率输出和可选的三态功能,使其适用于各种复杂的应用场景。

    2. 技术参数


    | 参数 | 值 |

    | 频率范围 | 0.252 kHz 至 150 MHz |
    | 输出逻辑 | HCMOS |
    | 温度稳定性 | ±25 ppm (标准) |
    | 年老化率 | ±5 ppm |
    | 工作温度范围 | 标准:-10°C 至 +70°C |
    工业:-40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 引脚连接 | #1 NC or Tristate, #4 GND, #5 Output, #8 +Vdd |
    | 输入电流 | 0.252 至 24.000 MHz 5mA, 10mA |
    | 输出电压 | 逻辑高(Voh) ≥ 90% Vdd, 逻辑低(Vol) ≤ 10% Vdd |
    | 上升和下降时间 | 最大 4 ns 至 10 ns |
    | 备用功能 | 三态功能(可选) |
    | 启动时间 | 最大 10 ms |

    3. 产品特点和优势


    QX8系列时钟振荡器具有以下几个独特功能和优势:
    - 行业标准封装:8引脚DIL封装确保与大多数电路板设计的高度兼容性。
    - 宽泛的工作频率:频率范围从0.252 kHz到150 MHz,几乎可以满足所有类型的时钟需求。
    - 可选供电电压:提供3.3V或5.0V的直流供电选择,以适应不同应用的需求。
    - 温度稳定性和老化率:±25 ppm的温度稳定性保证了长期运行的可靠性,而年老化率为±5 ppm进一步提高了精度。
    - 三态功能:可选的三态功能使得振荡器可以在启用和禁用模式下切换,增加了灵活性和控制能力。
    这些特性使QX8系列在各类工业和消费电子产品中表现出色,尤其是在需要高精度时钟信号的应用场景中。

    4. 应用案例和使用建议


    应用案例:QX8系列时钟振荡器常用于计算机主板、路由器、通信设备以及任何需要精确时钟信号的应用。例如,在网络路由器中,QX8可以提供稳定的时钟信号,确保数据包传输的准确性。
    使用建议:
    - 在高频应用中,选择更高的频率范围(如70 MHz以上),以确保足够的带宽和性能。
    - 为避免干扰,合理布线并采取适当的屏蔽措施。
    - 确保供电电压在允许范围内,避免因电压波动导致的性能下降。

    5. 兼容性和支持


    QX8系列时钟振荡器采用标准的8引脚DIL封装,因此可以轻松替换市场上其他类似的时钟振荡器。QANTEK Technology Corporation提供了全面的技术支持和维护服务,包括产品咨询、安装指导和技术文档下载。

    6. 常见问题与解决方案


    问题1:启动时间过长
    - 解决方案:检查供电电压是否符合要求,确认焊接质量和线路布局是否正确。
    问题2:输出信号不稳定
    - 解决方案:检查温度是否在允许范围内,更换新的振荡器或调整外围电路以优化性能。
    问题3:输入电流过高
    - 解决方案:检查频率设置是否正确,适当降低频率或增加负载电容。

    7. 总结和推荐


    综上所述,QX8系列8引脚DIL HCMOS时钟振荡器是一款功能强大、稳定性高且易于集成的产品。它适用于各种高性能要求的场合,如计算机、通信设备和工业控制系统。对于寻求高精度时钟信号的工程师和设计师而言,QX8系列是极佳的选择。
    推荐:鉴于其卓越的性能和广泛的适用性,强烈推荐使用QX8系列时钟振荡器来提升电子系统的可靠性和精度。

QX8T50B12.00000B50TT参数

参数
长*宽*高 13.21mm*13.21mm*5.08mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级

QX8T50B12.00000B50TT厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX8T50B12.00000B50TT数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX8T50B12.00000B50TT QX8T50B12.00000B50TT数据手册

QX8T50B12.00000B50TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.3327
3+ ¥ 23.6196
5+ ¥ 20.747
10+ ¥ 19.949
20+ ¥ 19.1511
50+ ¥ 17.5551
250+ ¥ 17.5551
库存: 190
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.33
