QX8T50B16.00000B50TT

产品分类:
厂牌: QANTEK TECHNOLOGY
产品描述: QANTEK 时钟振荡器, 16MHz, , 通孔安装, HCMOS输出
供应商型号: 2508750
供应商: 海外现货
标准整包数: 1

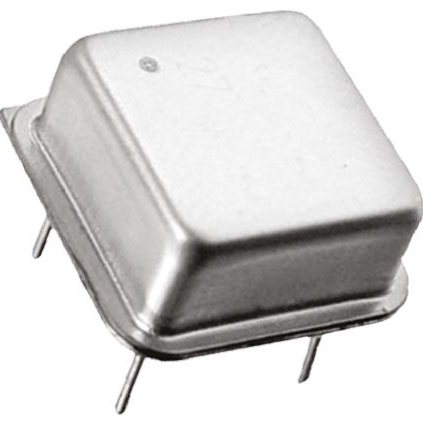

QANTEK TECHNOLOGY  QX8T50B16.00000B50TT

QX8T50B16.00000B50TT概述

    QX8 Series 8-pin Dual-in-Line HCMOS Clock Oscillator

    1. 产品简介


    QX8系列是QANTEK Technology Corporation生产的8针双列直插式(DIP)HCMOS时钟振荡器。该系列产品提供多种频率范围选择,并支持两种供电电压:3.3V DC和5.0V DC。这些时钟振荡器广泛应用于计算机、通信设备、工业控制和其他需要精确时钟信号的电子系统中。

    2. 技术参数


    | 参数名称 | 技术规格 |

    | 频率范围 | 0.252kHz 至 150MHz |
    | 输出逻辑 | HCMOS |
    | 温度稳定性 | ±25ppm至±100ppm |
    | 老化速率 | 每年 ±5ppm |
    | 操作温度范围 | 标准:-10°C 至 +70°C
    工业:-40°C 至 +85°C |
    | 存储温度范围 | -55°C 至 +125°C |
    | 供电电压 | 3.3V DC ±10% 或 5.0V DC ±10% |
    | 输入电流 | 视频率而定,范围为 5mA 至 60mA |
    | 输出电压 | 高电平:≥90% Vdd
    低电平:≤10% Vdd |
    | 输出对称性 | 标准:40% 至 60%
    紧固:45% 至 55% |
    | 输出负载 | 标准:15pF
    中等:30pF
    重载:50pF |
    | 上升和下降时间 | 最大 4ns 至 10ns |
    | 稳态功能 | 可选三态(启用/禁用) |
    | 输出使能/禁用时间 | 最大 100ns |
    | 待机电流 | 最大 10μA |
    | 启动时间 | 最大 10ms |

    3. 产品特点和优势


    QX8系列时钟振荡器具有以下特点和优势:
    - 行业标准封装:采用8针DIP封装,与大多数电路板设计兼容。
    - 高精度和稳定性:频率范围广,从0.252kHz到150MHz,并且具有出色的温度稳定性和低老化速率。
    - 供电灵活性:支持3.3V和5.0V两种供电电压,适用于不同应用需求。
    - 低功耗:提供三态(启用/禁用)功能,可根据需要减少功耗。
    - 高可靠性:采用密封包装,确保在苛刻环境下仍能可靠运行。

    4. 应用案例和使用建议


    QX8系列时钟振荡器在各种应用中表现出色。例如,在计算机主板中,它可以作为主时钟源来同步多个处理器和外设的工作;在通信设备中,它用于保证数据传输的准确性和可靠性。对于用户来说,以下是一些建议:
    - 选择合适的频率:根据具体应用的需求,选择合适的频率以满足信号处理速度要求。
    - 考虑电源电压:根据系统现有的供电情况,选择相应的电压等级。
    - 注意散热:尽管产品具有良好的温度稳定性,但在极端条件下仍需注意散热措施,以避免过热影响性能。

    5. 兼容性和支持


    QX8系列时钟振荡器采用行业标准的8针DIP封装,可以方便地替换同类产品。QANTEK公司提供详尽的技术文档和支持服务,包括产品手册、数据表和样品申请等。

    6. 常见问题与解决方案


    - Q:如何确定最佳的供电电压?
    - A:根据实际系统的供电要求选择3.3V或5.0V。例如,如果系统由3.3V总线供电,则选择3.3V版本。

    - Q:产品是否有三态(启用/禁用)功能?
    - A:是的,QX8系列时钟振荡器提供可选的三态功能,可通过第1引脚(E/D)启用或禁用输出。

    - Q:如何处理高温环境下的性能问题?
    - A:如果预计在极端温度环境中使用,请选择具有更高温度稳定性的型号(如±25ppm版本),并采取适当的散热措施。

    7. 总结和推荐


    总结:QX8系列8针DIP HCMOS时钟振荡器凭借其宽泛的频率范围、高精度、多种供电选项以及出色的可靠性,成为众多应用场合的理想选择。其紧凑的尺寸和兼容性使其易于集成到各种电子系统中。
    推荐:强烈推荐QX8系列时钟振荡器用于需要高精度和高稳定性的应用场景。无论是计算机、通信设备还是工业控制系统,QX8系列都以其卓越的性能表现和灵活性成为用户的首选。

QX8T50B16.00000B50TT参数

参数
长*宽*高 13.21mm*13.21mm*5.08mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级

QX8T50B16.00000B50TT厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX8T50B16.00000B50TT数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX8T50B16.00000B50TT QX8T50B16.00000B50TT数据手册

QX8T50B16.00000B50TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 26.3327
3+ ¥ 23.6196
5+ ¥ 20.747
10+ ¥ 19.949
20+ ¥ 19.1511
50+ ¥ 17.5551
250+ ¥ 17.5551
库存: 143
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 26.33
