QX8T50B10.00000B50TT

产品分类:
厂牌: QANTEK TECHNOLOGY

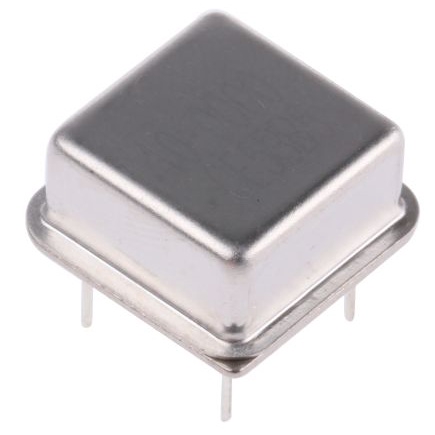

产品描述: QANTEK XO振荡器, 10MHz, , 通孔安装, HCMOS输出
供应商型号: 2508745
供应商: element14
标准整包数: 1
QANTEK TECHNOLOGY  QX8T50B10.00000B50TT

QX8T50B10.00000B50TT概述

    QX8 Series: 8 Pin Dual-in-Line HCMOS Clock Oscillator

    产品简介


    QX8系列是QANTEK Technology Corporation推出的一款高性能HCMOS时钟振荡器。这款振荡器采用标准的8针双列直插封装(DIL),具有广泛的频率范围和灵活的供电电压选择。它适用于各种需要精确时钟信号的应用领域,例如电信、计算机、消费电子和工业自动化系统。

    技术参数


    QX8系列时钟振荡器的主要技术参数如下:
    - 频率范围:0.252kHz至150MHz
    - 输出逻辑:HCMOS
    - 温度稳定性:±100ppm(标准),±50ppm(工业级),±25ppm(精密)
    - 年老化率:±5ppm
    - 供电电压:3.3Vdc ±10%,5.0Vdc ±10%
    - 输入电流:在不同频率范围内从5mA到60mA不等
    - 输出电压:
    - 逻辑高电平(Voh):最小90% Vdd
    - 逻辑低电平(Vol):最大10% Vdd
    - 输出对称性:标准为40%-60%,精密为45%-55%
    - 输出负载:
    - 标准:15pF
    - 中等:30pF
    - 重载:50pF
    - 上升/下降时间:在不同频率范围内从4ns到10ns不等
    - 待机电流:最大10μA
    - 启动时间:最大10ms
    - 工作温度范围:
    - 标准:-10℃至+70℃
    - 工业级:-40℃至+85℃
    - 存储温度范围:-55℃至+125℃

    产品特点和优势


    QX8系列时钟振荡器具有以下独特功能和优势:
    - 行业标准封装:采用8针DIL封装,确保与现有设计的高度兼容性。
    - 广泛的工作温度范围:能够在极端环境下保持稳定性能,适合工业和军事应用。
    - 可选的三态功能:提供启用/禁用功能,增加系统的灵活性和控制能力。
    - 可靠性:采用密封包装,具有极低的老化率和长期稳定性。

    应用案例和使用建议


    QX8系列时钟振荡器广泛应用于各种场景,如:
    - 电信基础设施:确保通信系统的时钟同步。
    - 计算机硬件:为微处理器和其他关键组件提供精确的时钟信号。
    - 消费电子产品:提高音频和视频播放的精度和质量。
    - 工业自动化:提高生产流程的效率和准确性。
    使用建议:
    - 确保在安装前了解具体的应用环境,选择合适的电压和频率。
    - 在使用过程中,定期检查电源电压,避免超出规定的输入电流范围。
    - 在高温或低温环境中使用时,需注意温度补偿措施,以维持最佳性能。

    兼容性和支持


    QX8系列时钟振荡器与市场上大多数主流电路板和系统高度兼容。QANTEK Technology Corporation提供了详尽的技术支持和售后服务,确保客户能够充分利用其优势。如有任何问题,可联系技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:时钟信号不稳定
    - 解决方案:检查供电电压是否在规定范围内,并确保电路连接正确无误。
    2. 问题:输出电压不符合要求
    - 解决方案:调整电源电压或更换更适合的负载。
    3. 问题:启动时间过长
    - 解决方案:检查是否存在外部干扰,并确保安装符合制造商的指导规范。

    总结和推荐


    QX8系列时钟振荡器凭借其广泛的频率范围、可靠的性能和高度的灵活性,在众多应用领域展现出显著的优势。无论是对于专业的电信设备还是日常的消费电子产品,QX8都是理想的选择。鉴于其优异的特性和全面的支持服务,我们强烈推荐此产品用于各类高精度时钟信号需求的应用场合。

QX8T50B10.00000B50TT参数

参数
长*宽*高 13.21mm*13.21mm*5.08mm
通用封装 PDIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售

QX8T50B10.00000B50TT厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX8T50B10.00000B50TT数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX8T50B10.00000B50TT QX8T50B10.00000B50TT数据手册

QX8T50B10.00000B50TT封装设计

查看详情并下载
Symbol
Footprint
3D Model
