QX533A24.57600B15R

产品分类:
厂牌: QANTEK TECHNOLOGY

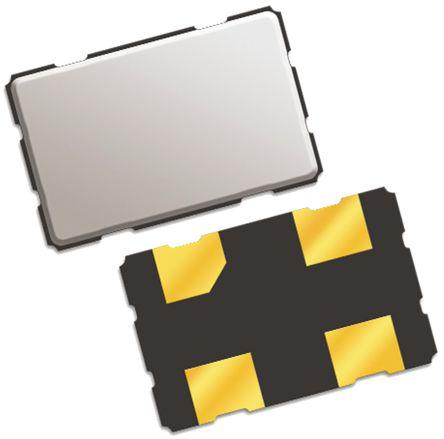

产品描述: QANTEK 时钟振荡器, 24.576MHz, 表面贴装, HCMOS输出
供应商型号: 1735867
供应商: 海外现货
标准整包数: 1000

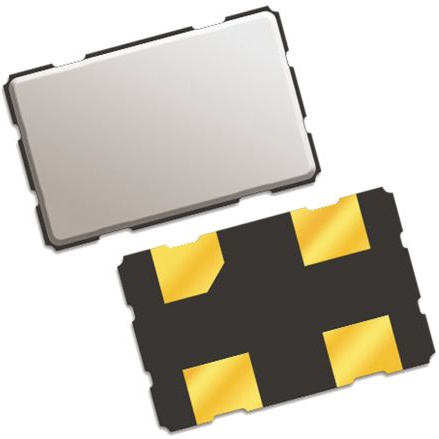

QANTEK TECHNOLOGY  QX533A24.57600B15R

QX533A24.57600B15R概述

    QX5 Series: Ultra-Miniature HCMOS Clock Oscillators

    1. 产品简介


    QX5系列是QANTEK Technology Corporation推出的超小型化3.2×5.0 mm表面贴装(SMD)HCMOS时钟振荡器。这些振荡器以高可靠性、高性能及广泛的工作温度范围著称,适合于通信设备、消费电子、工业控制和汽车电子等多个领域。产品具有紧凑的设计和出色的频率稳定性,使其成为高速电路设计的理想选择。

    2. 技术参数


    频率范围:
    1.000 MHz 至 155.520 MHz
    输出逻辑:
    HCMOS兼容
    工作电压:
    支持1.8 V、2.5 V 和 3.3 V
    工作温度范围:
    - 标准:-20°C 至 +70°C
    - 工业级:-40°C 至 +85°C
    - 扩展级:-40°C 至 +105°C
    - 汽车级:-40°C 至 +125°C
    贮存温度范围:
    -55°C 至 +125°C
    电气特性:
    - 输入电流:1.0 mA 至 40 mA
    - 输出电压(逻辑高/低):
    - 高电平:Vdd的90%(1.8V下为80%)
    - 低电平:Vdd的10%(1.8V下为20%)
    - 上升/下降时间:5 ns至7 ns
    其他性能:
    - 启动时间:最大10 ms
    - 立即停止时间:最大150 ns
    - 稳定性:±20 ppm 至 ±100 ppm
    - 相位抖动(RMS):<1 ps

    3. 产品特点和优势


    QX5系列以其小型化封装(3.2×5.0×1.3 mm)为核心卖点,特别适合空间受限的设计。此外,它还具有以下显著特点:
    - 可编程三态(Enable/Disable)功能:允许动态开关操作,提高系统能效。
    - 高频率稳定性:即使在恶劣的环境中也能保持优异性能。
    - 宽温区支持:满足不同行业(工业、消费和汽车)对工作温度的严苛要求。
    - 输出负载能力强:最高可达15 pF,确保与多种后端电路匹配。
    - 快速启动和响应:启动时间短,适应高频应用需求。

    4. 应用案例和使用建议


    QX5系列振荡器适用于需要高性能时钟信号的多种场景,如无线通信模块、音频处理系统、数据采集模块和汽车电子系统。以下是一些典型的应用建议:
    - 无线通信设备:配合高频率稳定性要求的射频模块,减少信号失真和抖动影响。
    - 嵌入式设备:通过三态控制降低功耗,延长电池寿命。
    - 车载电子产品:支持宽温区和高振动稳定性,保障长期运行可靠。
    - 工业设备:利用其工业级和扩展级版本,在极端温度条件下正常工作。
    建议在PCB设计时充分考虑振荡器的寄生效应,并将电源和接地网络布局得当,以确保最佳性能。

    5. 兼容性和支持


    QX5系列振荡器完全符合标准工业接口规范,能够无缝集成到大多数现代电子设备中。QANTEK提供全面的技术支持,包括样品获取、工程设计咨询以及定制服务。此外,产品采用行业通用的Tape and Reel包装,便于自动化生产流程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品无法启动 | 检查输入电压和电源连接是否正确 |
    | 输出波形失真 | 检查输出负载是否超出规定值 |
    | 温度稳定性不佳 | 更换适合工作温度范围的型号 |
    | 上升/下降时间不达标 | 检查布线和负载匹配情况 |

    7. 总结和推荐


    总体而言,QX5系列时钟振荡器凭借其卓越的性能、灵活性和可靠性,成为高性能时钟源的理想选择。特别是在需要超小型封装和高精度时钟的场合中,其竞争力尤为突出。因此,我们强烈推荐QX5系列产品用于各种高要求的设计项目中。如果您正在寻找一款稳定且高效的时钟解决方案,QX5系列无疑是明智之选。
    如需进一步技术支持或定制开发,请联系QANTEK Technology Corporation。
    联系电话:+1 877-227-0440
    官方网站:[www.qantek.com](http://www.qantek.com)

QX533A24.57600B15R参数

参数
长*宽*高 5mm*3.2mm*1.3mm
安装方式 贴片安装
应用等级 工业级

QX533A24.57600B15R厂商介绍

QANTEK Technology是一家领先的高科技公司,专注于研发和生产先进的电子测试和测量设备。公司主营产品包括:

1. 射频与微波测试设备:用于无线通信、**和**通信等领域,提供精确的信号分析和测量。

2. 数字信号处理设备:应用于音频、视频和数据通信行业,实现高速数据处理和分析。

3. 电源与电子负载测试设备:服务于电力电子、电池测试和能源管理领域,确保电源系统的稳定性和效率。

4. 半导体测试设备:支持半导体制造和研发,提高芯片性能和可靠性。

QANTEK Technology的优势在于:

- 技术创新:持续投入研发,拥有多项专利技术,保持行业领先地位。
- 定制解决方案:根据客户需求提供定制化的测试解决方案,满足特定应用需求。
- 全球服务网络:在全球范围内提供技术支持和服务,确保客户体验。
- 质量保证:严格的质量控制流程,确保产品性能稳定可靠。

QANTEK Technology致力于为客户提供高质量的产品和服务,推动电子测试和测量技术的发展。

QX533A24.57600B15R数据手册

厂牌 PDF简要描述 下载
QANTEK TECHNOLOGY QANTEK TECHNOLOGY QX533A24.57600B15R QX533A24.57600B15R数据手册

QX533A24.57600B15R封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 20.3422
2000+ ¥ 19.8334
4000+ ¥ 19.5285
库存: 0
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 0
