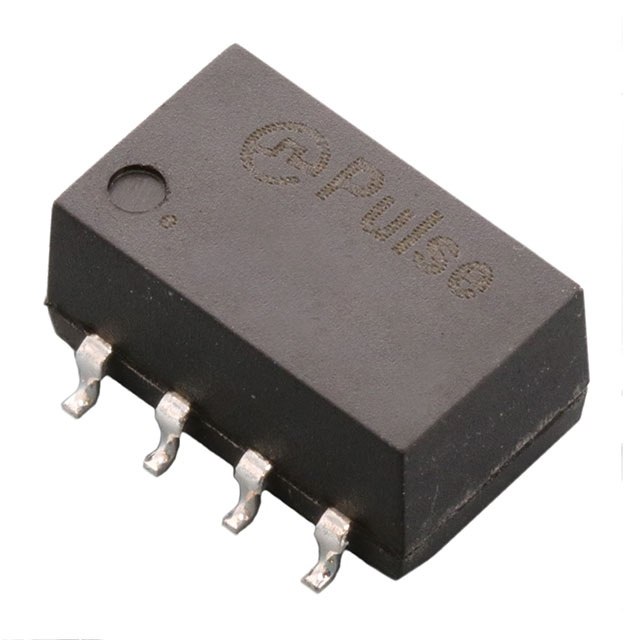

T8003NLT

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 4 33μH 200mΩ 垂直安装,贴片安装 11.43mm*6.73mm*5.59mm
供应商型号: T8003NLT
供应商: Master
标准整包数: 10
PULSE ELECTRONICS 共模滤波器 T8003NLT

T8003NLT概述

    Surface Mount Common Mode Chokes 技术手册

    产品简介


    Surface Mount Common Mode Chokes(表面贴装共模扼流圈)是一种专为局域网(LAN)和电信广域网(WAN)应用设计的电子元器件。这些扼流圈能够减少电磁干扰(EMI)辐射和共模电磁兼容(EMC)噪声。它们广泛应用于网络设备、通信系统等领域,确保系统的稳定性和可靠性。

    技术参数


    以下是根据不同型号的Surface Mount Common Mode Chokes的技术参数汇总:
    | 型号 | 线数 | 最小电感量 (μH) | 共模衰减 (dB) | 最大直流电阻 (Ω) | 应用频率 (kHz) | 应用频率 (MHz) |
    ||
    | PE-65855NL | 2 | 4,700 | 16 | 1.0 | 1,000 | 26 |
    | B2013NL | 2 | 9,000 | 26 | 1.0 | 1,000 | 43 |
    | BX8333NL | 2 | 16,000 | 33 | 1.65 | 1,000 | 38 |
    | BX8333DNL | 2 | 33,000 | 42 | 2.3 | 1,000 | 46 |
    | PE-65857NL | 4 | 22.5 | 7 | 0.22 | 100 | 20 |
    | T8003NL | 4 | 33 | 9 | 0.20 | 100 | 13 |
    | PE-67540NL | 4 | 100 | 14 | 0.60 | 100 | 33 |
    | 23Z104SMNL | 4 | 68 | 8 | 0.20 | 100 | 22 |
    | 23Z106SMNL | 6 | 68 | 8 | 0.20 | 100 | 22 |
    | 23Z105SMNL | 8 | 68 | 8 | 0.20 | 100 | 24 |
    | PE-69011NL | 8 | 36 | 8 | 0.35 | 100 | 24 |
    所有产品符合JEDEC-J-STD标准,具有最低一级湿度敏感度(MSL1)。温度范围为-40°C至+85°C,峰值焊接温度为245°C。

    产品特点和优势


    - 高效抑制共模噪声:这些扼流圈在100 kHz到1 GHz的频段内具有优异的共模衰减性能。
    - 广泛的适用性:适用于各种高速数据传输应用,如LAN和WAN。
    - 可靠性和稳定性:在极端环境下也能保持稳定的性能表现。
    - 低功耗设计:低直流电阻保证了较低的能量损耗,延长使用寿命。

    应用案例和使用建议


    - 局域网(LAN)应用:适用于需要高数据传输速率和稳定性的网络设备。
    - 电信广域网(WAN)应用:适合用于无线和有线通信基础设施。
    - 使用建议:确保安装时使用正确的焊锡温度和时间,以避免损坏元件。在布线时,注意线间距和接地,以减少电磁干扰。

    兼容性和支持


    - 兼容性:可以与多种标准接口兼容,适用于多种电路设计。
    - 支持和服务:Pulse Electronics公司提供全面的技术支持和售后服务,包括安装指南和故障排除指南。

    常见问题与解决方案


    - Q: 产品在高温下工作是否稳定?
    - A: 是的,产品可在-40°C至+85°C的温度范围内正常工作。

    - Q: 如何正确焊接这些扼流圈?
    - A: 使用适当的焊接温度(峰值245°C),并确保焊接时间不超过规定值。

    - Q: 是否需要特别的存储条件?
    - A: 存储温度应在-40°C至+85°C之间,相对湿度低于60%。

    总结和推荐


    总体而言,Surface Mount Common Mode Chokes在LAN和WAN应用中表现出色,能够有效抑制共模噪声和电磁干扰。其宽泛的工作温度范围和卓越的电气性能使其成为网络和通信设备的理想选择。我们强烈推荐使用这些扼流圈,特别是对于需要高性能和高稳定性的应用场合。

T8003NLT参数

参数
直流电阻 200mΩ
额定电流 -
线路数量 4
额定电压-AC -
额定电压-DC -
阻抗 -
电感值 33μH
长*宽*高 11.43mm*6.73mm*5.59mm
安装方式 垂直安装,贴片安装
零件状态 在售
包装方式 卷带包装

T8003NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

T8003NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS T8003NLT T8003NLT数据手册
