T8114NLT

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 400mA 2 4.7mH 700mΩ 水平安装,贴片安装 8.9mm*6.3mm*4.1mm
供应商型号: CSCS-T8114NLT
供应商: 海外现货
标准整包数: 1

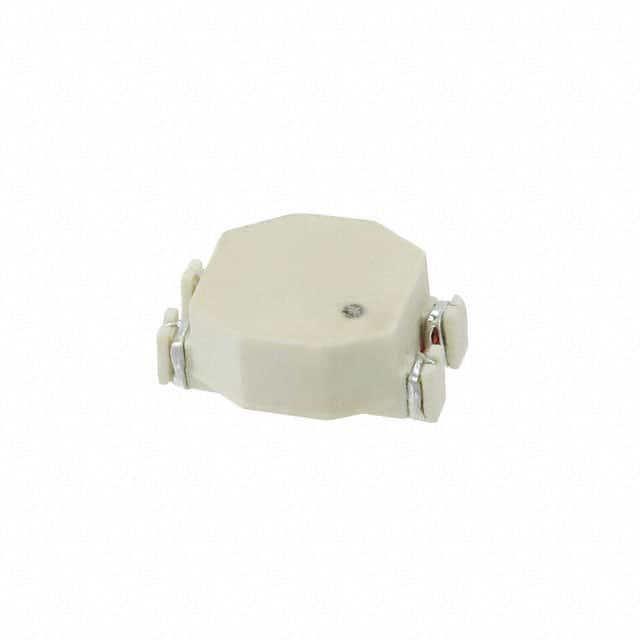

PULSE ELECTRONICS 共模滤波器 T8114NLT

T8114NLT概述


    产品简介


    脉冲电子(Pulse Electronics)T673.E 系列产品是一款专为DSL(数字用户线路)和电信应用设计的双线共模扼流圈。该系列产品采用低轮廓表面贴装封装技术,具有成本效益高的特点,结合了脉冲专利SLIC技术,适合多种DSL和电信领域应用。作为一款高效能的电子元器件,其主要功能是抑制电源和信号线上的共模噪声,从而提高系统的整体稳定性和信号传输质量。

    技术参数


    | 参数名称 | 型号规格 | 备注 |
    |
    | 部件编号 | T8114NLT
    | 电感值 (mH ± 30%) | 4.70 | 定制其他电感值可请求 |
    | 电感值 (μH典型值)| 4.7
    | 直流电阻最大值 | 0.5 Ω
    | 最大直流电流 | 400 mA
    | 隔离电压 | 500 VRMS
    | 工作温度范围 | -40°C 至 +85°C
    | 符合标准 | RoHS合规

    产品特点和优势


    T673.E 系列产品以其独特的技术优势脱颖而出,其关键特点包括:
    - 低轮廓设计:节省空间,便于在高密度电路板上安装。
    - 高性能:通过专利SLIC技术实现卓越的共模噪声抑制能力。
    - 可靠性高:工作温度范围广,确保在极端环境下也能稳定运行。
    - 成本效益:采用经济高效的制造工艺,性价比显著。

    应用案例和使用建议


    T673.E 系列产品广泛应用于DSL调制解调器、路由器以及其他电信设备中,用于过滤高频噪声并保护敏感电路免受干扰。以下是一些具体的应用案例和使用建议:
    - 在DSL系统中,确保滤波效果的同时,需注意与其他组件的匹配性,以避免不必要的阻抗不匹配。
    - 在高噪声环境中,建议将共模扼流圈放置在靠近噪声源的位置,以最大限度地减少干扰。
    - 考虑到热管理问题,在密集电路板上使用时,应合理布局以确保良好的散热条件。

    兼容性和支持


    T673.E 系列产品具备良好的兼容性,可以与市场上主流的DSL设备和电信设备无缝对接。脉冲电子提供全球化的技术支持服务,包括美国总部、欧洲分部、中国地区以及东南亚分部等,均可提供详细的咨询和技术指导。此外,客户可以通过官方网站下载最新版的技术文档和支持资料。

    常见问题与解决方案


    以下是部分常见的用户疑问及解决方法:
    1. 问:如何选择合适的电感值?
    - 答:根据具体应用场景选择合适的电感值,如需定制可联系脉冲工程部门。
    2. 问:产品出现过热现象怎么办?
    - 答:检查电路布局是否合理,必要时增加散热片或优化走线设计。
    3. 问:是否支持RoHS标准?
    - 答:所有型号均符合RoHS标准,确保环保合规。

    总结和推荐


    综上所述,T673.E 系列产品凭借其优异的性能、紧凑的设计和高性价比,成为DSL和电信领域的理想选择。无论是从功能还是市场角度来看,这款产品都展现了极强的竞争优势。强烈推荐给需要高效共模噪声抑制解决方案的用户。对于追求高性能且注重成本控制的企业而言,这无疑是一个明智的选择。

T8114NLT参数

参数
额定电压-DC -
阻抗 -
电感值 4.7mH
直流电阻 700mΩ
额定电流 400mA
线路数量 2
额定电压-AC -
长*宽*高 8.9mm*6.3mm*4.1mm
安装方式 水平安装,贴片安装
零件状态 在售
包装方式 卷带包装

T8114NLT厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

T8114NLT数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS T8114NLT T8114NLT数据手册

T8114NLT封装设计

查看详情并下载
Symbol
Footprint
3D Model
