BWCU00121008900M02

产品分类: 共模滤波器
厂牌: PULSE ELECTRONICS
产品描述: 50V 250mA 2 90Ω@ 100MHz 300mΩ 水平安装,贴片安装 1.25mm*1mm*900μm
供应商型号: 553-BWCU00121008900M02TR-ND
供应商: Digi-Key
标准整包数: 1

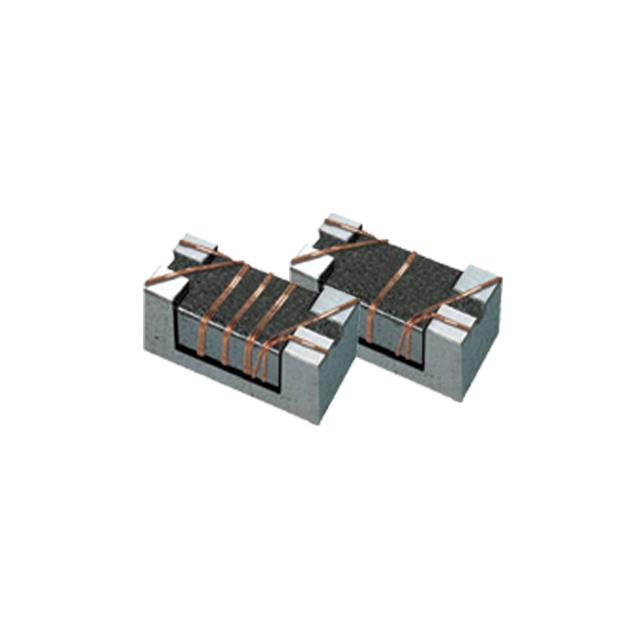

PULSE ELECTRONICS 共模滤波器 BWCU00121008900M02

BWCU00121008900M02概述

    SMD Common Mode Choke – BWCU02 & BWCU03 Series

    1. 产品简介


    SMD Common Mode Choke(共模扼流圈)– BWCU02 & BWCU03 系列是一款针对噪声抑制设计的高性能电子元器件,广泛应用于多种高要求电路中。本系列产品以小型化设计和卓越的电磁干扰抑制能力为特点,特别适用于USB 2.0、IEEE 1394b、LVDS接口及HDMI、USB 3.0高速信号线的保护需求。通过RoHS认证并符合环保标准,适合全自动表面贴装工艺,是现代电子设计的理想选择。

    2. 技术参数


    以下是BWCU02与BWCU03系列的主要技术规格:
    | 参数 | BWCU02 系列 | BWCU03 系列 |
    |
    | 阻抗范围 | 25Ω ~ 2200Ω | 22Ω ~ 1300Ω |
    | 容差 | M=±20%,Y=±25%,T=±30% | Y=±25% |
    | 测试频率 | 100MHz | 100MHz |
    | 直流电阻 | ≤2.29Ω | ≤1.30Ω |
    | 额定电流 | 最大500mA(具体型号不同) | 最大1300mA |
    | 额定电压 | DC 50V | DC 50V |
    | 工作温度范围 | -40℃ 至 +105℃ | -40℃ 至 +105℃ |
    | 插入损耗 | 满足HDMI2.0/USB3.0测试标准 | 满足HDMI2.0/USB3.0测试标准 |

    3. 产品特点和优势


    - 优异的噪声抑制性能:在高频范围内具有出色的共模噪声抑制效果,适合各类高速数据传输线路的应用。
    - 兼容性强:支持USB 2.0/3.0、IEEE 1394b、LVDS等广泛应用,同时覆盖HDMI信号链路。
    - 微型化设计:BWCU系列体积小巧,便于在紧凑型PCB布局中实现自动化装配。
    - 高可靠性:优良的焊接能力和宽泛的工作环境适应性使其成为高可靠性应用的理想选择。

    4. 应用案例和使用建议


    应用案例:
    - BWCU02系列广泛应用于个人计算机、外设连接线路及机顶盒设备。
    - BWCU03系列则更适合HDMI信号线与USB3.0接口的数据完整性保护。
    - 在LCD显示面板及图形卡的内部布线中亦常见其身影。
    使用建议:
    - 根据具体应用选择合适阻值的产品型号以满足性能要求。
    - 确保焊点质量良好,避免过热损坏。
    - 严格按照推荐的封装图案进行安装,确保信号的完整性。

    5. 兼容性和支持


    - BWCU系列产品可与其他主流品牌元器件兼容,适合多种行业标准设计。
    - 厂商提供详尽的技术支持,如样品测试、技术文档下载以及售后咨询服务,确保客户顺利完成产品开发与生产流程。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入损耗超出要求 | 更换更高规格型号的电感值 |
    | 焊接后出现空焊现象 | 检查焊接温度与时间设置 |
    | 高频段噪声未被有效抑制 | 确保阻抗匹配,重新评估电路设计 |

    7. 总结和推荐


    BWCU02与BWCU03系列共模扼流圈以其卓越的性能和高性价比在电子行业中占据领先地位。对于需要高信噪比与稳定性设计的应用场景,尤其是高速信号线保护领域,该系列产品是理想的选择。推荐用于涉及HDMI、USB 2.0/3.0及LVDS协议的电子产品开发项目中。
    推荐指数:★★★★★

BWCU00121008900M02参数

参数
额定电压-AC -
额定电压-DC 50V
阻抗 90Ω@ 100MHz
电感值 -
直流电阻 300mΩ
额定电流 250mA
线路数量 2
长*宽*高 1.25mm*1mm*900μm
安装方式 水平安装,贴片安装
包装方式 卷带包装

BWCU00121008900M02厂商介绍

Pulse Electronics是一家全球领先的电子组件制造商,专注于为各种市场提供创新的电子解决方案。公司的产品主要分为以下几类:

1. 被动元件:包括电容器、电感器和电阻器等,广泛应用于电源管理、信号完整性和电磁兼容性等领域。

2. 互连解决方案:提供连接器、电缆组件和背板等,服务于通信、工业和汽车市场。

3. 磁性元件:包括变压器和电感器,用于电源转换和滤波。

4. 保护元件:如浪涌保护器和气体放电管,保护电子设备免受电压浪涌和静电放电的损害。

5. 传感器和控制器:包括温度传感器、压力传感器和电机控制器,应用于工业自动化和汽车电子。

6. 高频和射频产品:如滤波器和天线,服务于无线通信和**系统。

Pulse Electronics的优势在于其广泛的产品线、创新技术、全球制造和分销网络以及对客户需求的快速响应。公司致力于提供高质量的产品和服务,以满足客户在各种应用中的特定需求。

BWCU00121008900M02数据手册

厂牌 PDF简要描述 下载
PULSE ELECTRONICS 共模滤波器 PULSE ELECTRONICS BWCU00121008900M02 BWCU00121008900M02数据手册

BWCU00121008900M02封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1057 ¥ 0.876
4000+ $ 0.0997 ¥ 0.826
10000+ $ 0.0922 ¥ 0.7642
14000+ $ 0.0896 ¥ 0.7428
20000+ $ 0.087 ¥ 0.7207
50000+ $ 0.0805 ¥ 0.667
100000+ $ 0.0788 ¥ 0.6529
库存: 18000
起订量: 2000 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 1752
