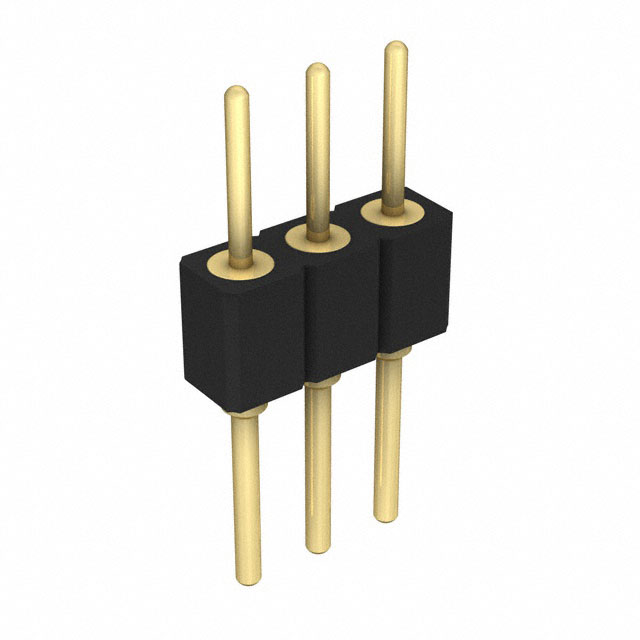

800-10-003-10-001101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 3pin Glass Filled Polychlorinated Terphenyl 3A 金 黑色 通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: UA-800-10-003-10-001101
供应商: 海外现货
标准整包数: 3500
PRECI-DIP 圆形连接器 800-10-003-10-001101

800-10-003-10-001101概述


    产品简介


    PCB Connectors Series 800
    PCB Connectors Series 800 是一款单排连接器,广泛应用于电路板之间的连接和信号传输。这些连接器具备可靠的机械和电气特性,适合在多种工业和消费电子产品中使用。它们的主要功能是确保电路板之间安全、稳定的信号传输和电力传输。

    技术参数


    - 连接器类型: 单排连接器
    - 针间距: 2.54 mm 或 5.08 mm(直角焊尾)
    - 插针直径: 0.76 mm
    - 绝缘材料: 黑色玻璃填充聚酯 PCT-GF30-FR
    - 阻燃等级: UL 94V-O
    - 接触材料: 铜锌合金 C36000
    - 额定电流: 3 A
    - 耐压强度: 最小值 1000 V RMS
    - 机械寿命: 最少 500 次循环
    - 操作温度范围: -55°C 至 +125°C
    - 湿热测试: 在 25°C 至 55°C 范围内,相对湿度 90% 至 100%,每个周期为 24 小时
    - 冷热冲击测试: -55°C 至 125°C,每个周期 30 分钟,共 5 次
    - 振动测试: 10 到 500 Hz,10 g,每个轴 10 次循环
    - 冲击测试: 50 g,11 ms,每个轴 3 次冲击

    产品特点和优势


    PCB Connectors Series 800 的特点是高可靠性和耐用性。这些连接器采用了高质量的材料和精密制造工艺,能够在极端环境下保持稳定性能。其独特的设计能够承受多次插入和拔出,而不会影响其电气特性和机械稳定性。此外,这些连接器的阻燃等级 UL 94V-O 和耐腐蚀性能使其非常适合在各种恶劣环境中使用。

    应用案例和使用建议


    应用案例
    PCB Connectors Series 800 广泛应用于通信设备、工业控制系统、汽车电子、医疗设备等领域。例如,在通信基站中,这些连接器用于确保设备之间的可靠信号传输;在汽车电子系统中,这些连接器则用于连接各种传感器和控制模块。
    使用建议
    - 在安装过程中,确保正确选择孔径以适应不同的针间距。
    - 安装后进行必要的电气和机械测试,以确保连接器的可靠性和稳定性。
    - 在高振动或冲击环境中使用时,确保连接器的机械寿命和插拔力符合要求。

    兼容性和支持


    PCB Connectors Series 800 可与多种标准电路板设计兼容。厂商 PRECI-DIP 提供全面的技术支持和售后服务,包括详细的安装指南和技术文档,帮助用户更好地理解和使用这些连接器。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针插入困难 | 确保孔径尺寸正确,并且针头未损坏 |
    | 接触不良 | 检查接触面是否有污垢或氧化物,必要时清洁并重新插入 |
    | 连接器损坏 | 更换新的连接器,并确保正确安装 |

    总结和推荐


    综上所述,PCB Connectors Series 800 是一款高性能、高可靠性的连接器产品。其出色的电气和机械性能使其成为众多应用领域的理想选择。我们强烈推荐在需要稳定信号传输和电力传输的应用中使用这款产品。

800-10-003-10-001101参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

800-10-003-10-001101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

800-10-003-10-001101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 800-10-003-10-001101 800-10-003-10-001101数据手册

800-10-003-10-001101封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3500+ $ 0.2888 ¥ 2.4197
10500+ $ 0.27 ¥ 2.2626
35000+ $ 0.255 ¥ 2.1369
库存: 3500
起订量: 3500 增量: 3500
交货地:
最小起订量为:3500
合计: ¥ 8468.95
