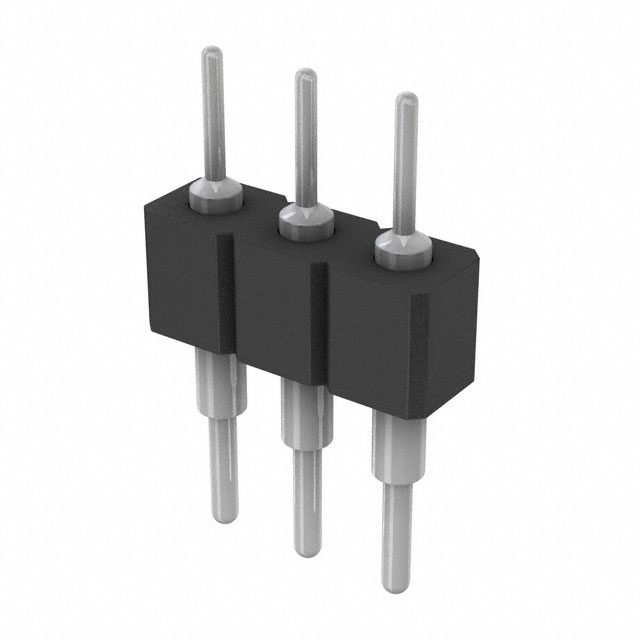

351-80-103-00-003101

产品分类: 圆形连接器
厂牌: PRECI-DIP
产品描述: Header,Push-Pull 焊盘 3pin Glass Filled Polychlorinated Terphenyl 3A 锡 黑色 通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: 351-80-103-00-003101
供应商: 国内现货
标准整包数: 2500
PRECI-DIP 圆形连接器 351-80-103-00-003101

351-80-103-00-003101概述

    PCB Connectors Series 351 技术手册

    1. 产品简介


    PCB连接器系列351是一款单排直插式焊接尾端插针连接器,适用于多种电子设备中。该系列产品通过其高可靠性和多功能性,在数据传输、信号控制和电源应用中具有广泛的应用前景。它主要用于PCB(印刷电路板)上,确保设备之间的稳定连接。

    2. 技术参数


    - 绝缘材料: 黑色玻璃填充聚酯PCT-GF30-FR,符合UL 94V-O阻燃等级
    - 接触材料: 黄铜CuZn36Pb3 (C36000)
    - 插针直径: 0.47 mm
    - 机械寿命: 最小500次循环
    - 额定电流: 3 A
    - 介电强度: 最小1000 V RMS
    - 操作温度范围: -55°C 至 +125°C
    - 湿热循环测试: 25°C至55°C,湿度90%-100%,每个周期24小时
    - 冷稳态测试: -55°C,持续2小时
    - 振动测试: 10至500 Hz,10g,1倍频每分钟,每个轴10个循环
    - 冲击测试: 50g,11ms,三轴各三次冲击
    - 焊锡性测试: 符合J-STD-002A,测试A,245°C,5秒
    - 抗热焊锡测试: 符合J-STD-0020C,260°C,20秒
    - 湿敏度等级: J-STD-020C 1级
    - 耐腐蚀性测试:
    - 盐雾测试:48小时
    - 硫化物测试:96小时,25°C,75%湿度
    - 硫化氢测试:96小时,25°C,75%湿度

    3. 产品特点和优势


    - 高可靠性: 能承受广泛的环境条件,包括高温、低温、湿度和机械应力。
    - 出色的电性能: 高达1000 V的介电强度,确保在高电压环境下安全使用。
    - 长寿命: 最少500次插拔循环,保证长期稳定的电气连接。
    - 阻燃材料: 符合UL 94V-O标准,提供额外的安全保障。

    4. 应用案例和使用建议


    - 应用案例: 广泛应用于工业自动化控制系统、通讯设备和汽车电子等领域。
    - 使用建议: 在安装过程中确保连接器与PCB的孔位匹配,避免错位导致接触不良。对于高湿度环境,建议定期进行检查以确保长期可靠性。

    5. 兼容性和支持


    - 兼容性: 与同一系列的其他型号连接器和相关配件完全兼容。
    - 支持服务: Preci-DIP公司提供全面的技术支持和售后服务,包括产品咨询、故障诊断和维修服务。

    6. 常见问题与解决方案


    - 问题1: 插针断裂
    - 解决方案: 检查插针是否弯曲或受力不当,确保正确的插入方式。
    - 问题2: 接触电阻高
    - 解决方案: 清洁接触点,使用合适的焊接工艺,确保良好的电气连接。
    - 问题3: 连接器无法正确安装
    - 解决方案: 检查PCB孔径是否符合规格要求,使用合适的工具安装。

    7. 总结和推荐


    综上所述,PCB连接器系列351凭借其高可靠性、出色的电性能和长寿命的特点,成为市场上极具竞争力的产品。无论是在工业自动化还是消费电子产品中,都表现出色。我们强烈推荐该产品给需要稳定连接解决方案的用户。

351-80-103-00-003101参数

参数
针脚数 3pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
端接 焊盘
额定电流 3A
外壳材料 Glass Filled Polychlorinated Terphenyl
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

351-80-103-00-003101厂商介绍

Preci-Dip是一家专注于精密电子元件制造的公司,其主要产品包括各种类型的电路保护器件,如保险丝、熔断器和过压保护器件。这些产品广泛应用于电子、通信、汽车、工业控制和消费电子等领域,为电路提供过电流和过电压保护。

Preci-Dip的产品分类主要包括:
1. 保险丝:用于电路中,当电流超过设定值时,保险丝会熔断,切断电路,保护电路不受损害。
2. 熔断器:与保险丝类似,但通常用于更高电流的场合。
3. 过压保护器件:如瞬态电压抑制器(TVS)和金属氧化物压敏电阻(MOV),用于保护电路免受电压突波的损害。

Preci-Dip的优势在于:
1. 技术创新:公司不断研发新技术,提供性能更优、响应更快的保护器件。
2. 定制服务:根据客户需求提供定制化解决方案,满足特定应用的需求。
3. 质量控制:严格的质量管理体系确保产品的可靠性和一致性。
4. 快速响应:快速响应市场变化和客户需求,提供及时的服务和支持。

351-80-103-00-003101数据手册

厂牌 PDF简要描述 下载
PRECI-DIP 圆形连接器 PRECI-DIP 351-80-103-00-003101 351-80-103-00-003101数据手册

351-80-103-00-003101封装设计

查看详情并下载
Symbol
Footprint
3D Model
